Установка/Подключение
После подключения всего оборудования проверьте правильность подключения. Если Вы не уверены, что
сможете квалифицировано выполнить все электрические подключения, обратитесь в специализированный
центр, чтобы Вам правильно установили устройство.
Перед установкой
1. Извлеките старое устройство из приборной панели.

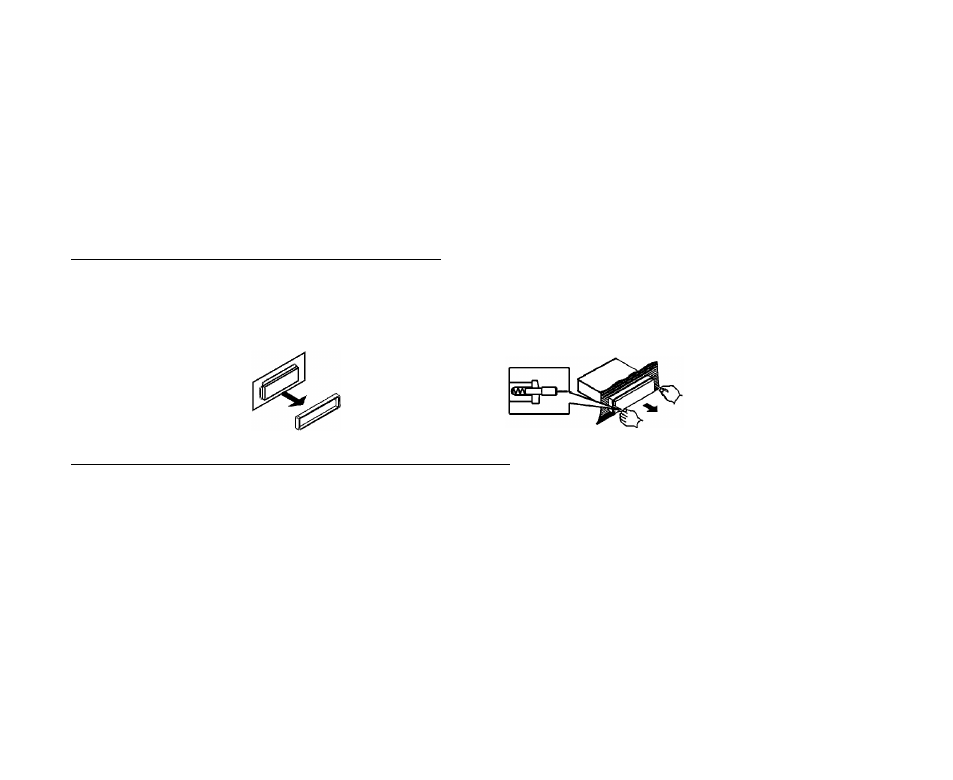

• Удалите съемную рамку.
•
Вставьте съемники, входящие в комплект старого устройства по обеим сторонам устройства до щелчка,
как изображено на рисунке ниже. Потяните устройство, чтобы извлечь его. Не отсоединяйте
электрические провода на этом этапе демонтажа!
2. Пометьте полярность электрических соединений динамиков.
Пометка полярности проводов динамиков поможет при подключении динамиков к Вашему новому
устройству. Перед подключением ознакомьтесь со схемой электрических соединений.
•
Когда старое устройство находится в статусе воспроизведения, отсоедините проводку одного из
динамиков.
•
Возьмите отрезок изоляционной ленты и обмотайте его вокруг отсоединенного провода в форме
флажка.
•
На флажке обозначьте полярность провода динамика (+ и -), а также расположение динамика
(правый/левый/передний/задний).
• Повторите эту процедуру для остальных динамиков.
• Пометьте провода питания, заземления и др.
