ПОДКЛЮЧЕНИЕ ЦЕПЕЙ • CHAMELEON Z20
КРАСНЫЙ ПРОВОД- +12В, силовое питание.
Прежде, чем подключать этот провод, выньте
предохранители из его цепи и не вставляйте
его, пока все компоненты системы не будут
подключены.
черно
-
желтый
толстый
провод
-
вы
ход для подключения тягового реле старте
ра.
Найдите цепь (провод) управления старте
ром автомобиля. На этом проводе должно
появляться напряжение +12В только в поло
жении ключа в замке зажигания «START» . Во
всех других положениях замка зажигания на
пряжение должно отсутствовать.
Подключите ТОЛСТЫЙ Черно-Желтый про
вод к цепи стартер замка зажигания.
При подключении ТОЛСТОГО Черно-Желтого
провода, для предотвращения самопроиз
вольного движения автомобиля необходимо
соблюдать осторожность. Ошибки при под
ключении могут иметь результатом причине
ние ущерба личности и имуществу. В любом
случае, после установки должна быть произ
ведена проверка невозможности дистанци
онного запуска двигателя в любом положе
нии рычага коробки передач, кроме «PARK»
или «NEUTRAL».
ЗАМЕЧАНИЕ:
ТОЛСТЫЙ Черно-желтый
провод должен быть подключен после реле
блокировки запуска двигателя (если таковое
используется), но перед выключателем стар
тера, используемым в коробках передач с
электрическим отключением стартера.
черно
-
желтый
тонкий
провод
- вход
управления встроенным реле блокировки и
включения стартера.

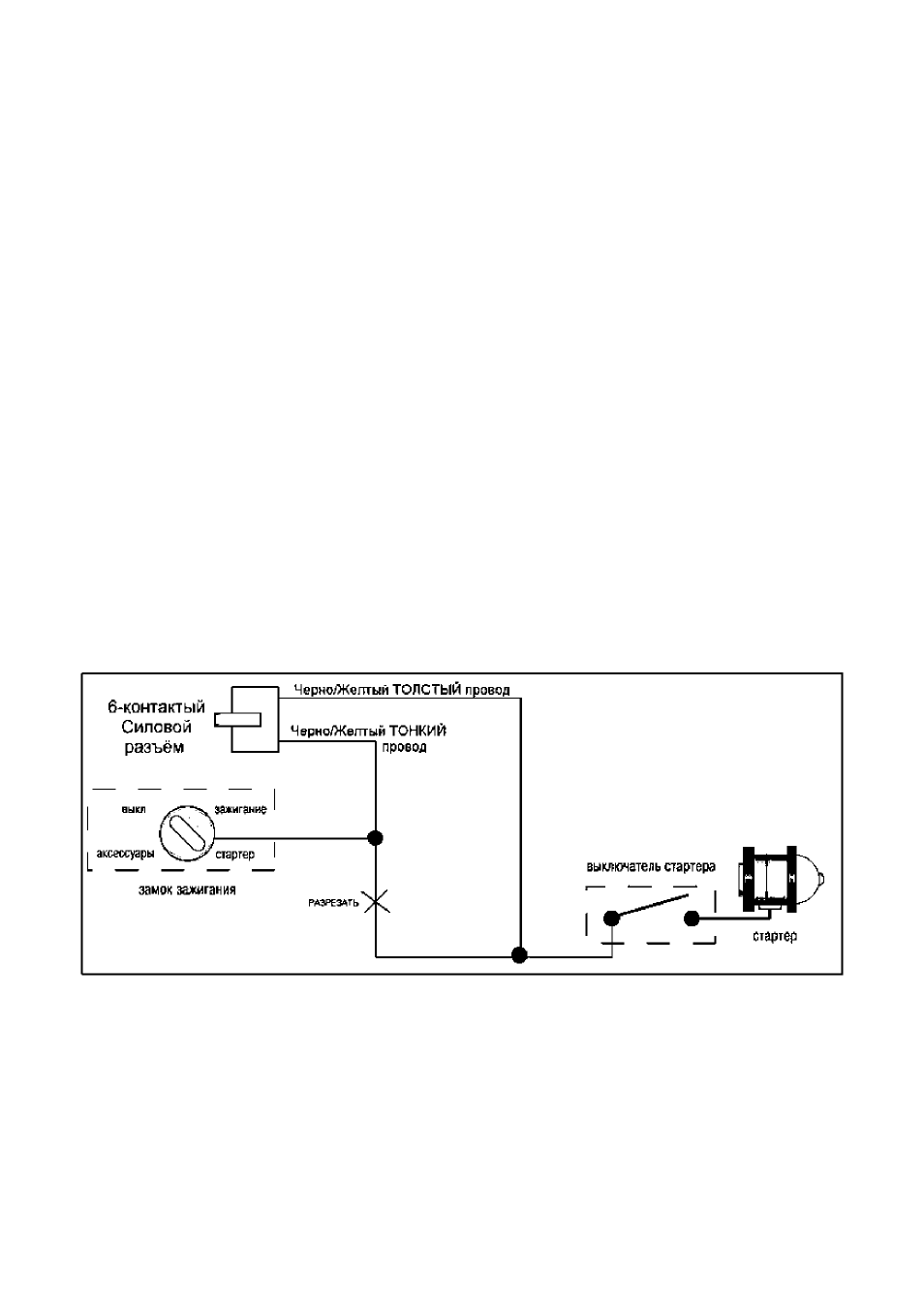

Подключите Черно-Желтый ТОНКИЙ провод
к предварительно разрезанному заводско
му проводу включения стартера со стороны
замка зажигания. При этом Черно-Желтый
ТОЛСТЫЙ провод подсоедините со стороны
стартера:
желтый
ПРОВОД-
цепей зажигания.
выход для подключения
Подключите желтый провод к цепи зажигания,
идущей от замка зажигания, на которой по
является напряжение +12В в положении «ON»
или «RUN», а также в положении «START» или
«CRANK». В положении замка зажигания «OFF»
напряжение в этой цепи должно отсутствовать.
Подключение данного провода обязательно.
ЗЕЛЁНЫЙ ПРОВОД - выход на аксессуары.
Подключите Зеленый провод к цепи, питаю
щей систему «климат-контроль». В этой цепи
должно быть напряжение +12В в положениях
замка зажигания «ON» или «RUN». В положе
ниях «OFF» и «START» или «CRANK» напряже
ние в этой цепи должно отсутствовать. Часто
встречаются автомобили с более чем одной
цепью аксессуаров. Подключаться необхо
-8-
