ПОДКЛЮЧЕНИЕ ЦЕПЕЙ • CHAMELEON Z20
ника при включенном режиме охраны -
система отключит на время, пока открыт
багажник контроль датчика багажника и
датчика удара.
После
закрывания
багажника
система
снова возьмет под охрану все датчики.
2) Таймерный выход (от 1 до бОсек) по ко
манде брелка (Доп. Канал №1). Сигнал
на выходе появляется при подаче коман
ды Дополнительного Канала №1 (Нажать
кнопку Ж на 2 секунды, затем коротко
кнопку
Длительность сигнала за
даётся
программированием,
смотри
Программирование функций.
3) Триггерный выход по команде брелка
(Доп. Канал №1). Сигнал на выходе по
является при подаче команды Дополни-
91^
тельного Канала №1 (Нажать кнопку
на 2 секунды, затем коротко кнопку
и остается до подачи повторной коман
ды Дополнительного Канала №1 (Нажать
кнопку Ж на 2 секунды, затем коротко
кнопку
желто
-
красный
провод
- «-» выход
для реализации дополнительных функций.
Максимальная
нагрузочная
выхода - 300 мА.
способность
Функция выхода задаётся программирова
нием (Программируемая функция №1-14).
1) Отпирание дверей пассажиров. Импульс
на выходе появляется, если дважды в те
чение 3 секунд нажать кнопку брелка ш£'.

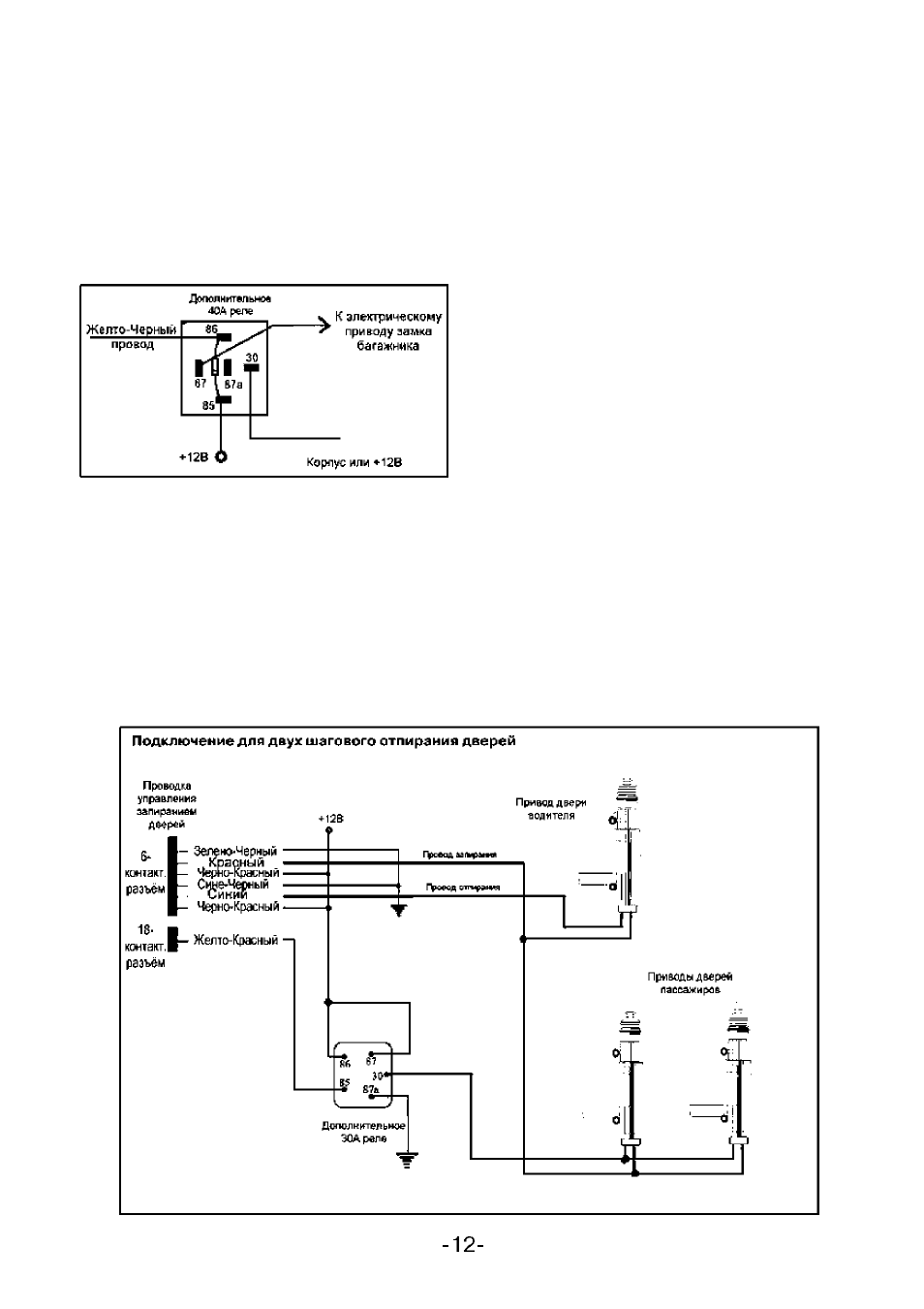

Возможная схема подключения:
