ПОДКЛЮЧЕНИЕ ЦЕПЕЙ • CHAMELEON Z20
ния двигателя должно вызывать повыше
ние напряжения в исследуемой цепи.
Напряжение, которое покажет вольтметр
в цепи одной из нескольких катушек, бу
дет несколько меньше.
ВАЖНО! Не проверяйте провода тахометра
упрощенным или логическим пробником.
Время работы стартера при запуске двига
теля - до реального запуска двигателя, но
не меньше 0.7 сек и не более 3.6 сек.
ВАЖНО! Пока не будет сделано соответ
ствующее подключение и записаны в па
мять системы обороты холостого хода -
функции
автоматического
запуска
может
работать не корректно.
Программирование
оборотов
холостого
хода двигателя для тахометрического спо
соба контроля работы двигателя
а)
Выполните необходимые подключения,
запрограммируйте
тахометрический
способ контроля работы двигателя. Про
грейте двигатель до рабочей температу
ры.
б) Отсоедините силовой разъём от блока
системы.
в) Отсоедините Желтый провод от цепи за-
д) Присоедините силовой разъём к блоку
системы.
е) Запустите заранее прогретый двигатель
ключом.
После
того, как
установятся
обороты двигателя, светодиодный инди
катор будет вспыхивать - обороты холо
стого хода записаны в память системы.
В том случае, если после запуска двига
теля индикаторный светодиод не вспы
хивает - проверьте правильность под
ключения Серо-Черного провода.
ж) Заглущите двигатель и верните присое
динение Желтого провода к цепи зажи
гания.
ВАЖНО! Если во время работы двигате
ля,
запущенного
автоматически,
обороты
превысят в 2 раза или упадут до 0.5 запро
граммированного значения - система по
считает это неисправностью двигателя и
заглущит его.
красный
,
синии
,
зелено
-
черный
,

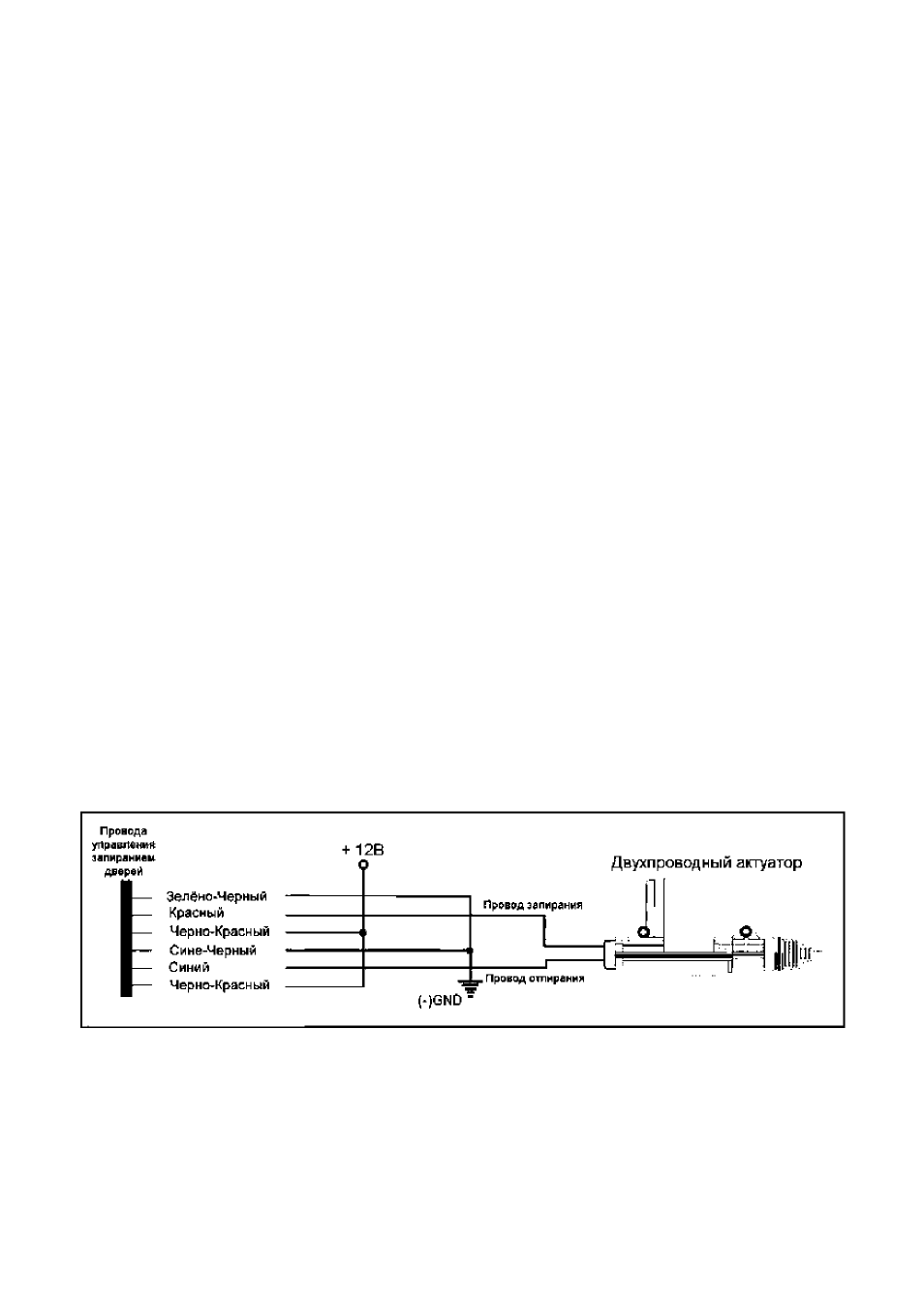

СИНЕ-ЧЕРНЫЙ и ЧЕРНО-КРАСНЫЕ ПРО
ВОДА - управление централизованным за
пиранием дверей автомобиля.
