5. 1-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬ
НОЙ ПОЛЯРНОСТИ
Если автомобиль марки Nissan, Mitsubishi или Lotus и в двери нет переключателя - необходимо найти
провод, идущий из двери водителя, который замкнут на массу, если двери автомобиля открыты, и «ра
зомкнут», если двери закрыты.
♦ В автомобилях такого типа ЗЕЛЁНО-БЕЛЫЙ и СИНЕ-ЧЁРНЫЙ провода системы НЕ используются.
♦ Подсоедините СИНЕ-БЕЛЫЙ провод системы к “массе”.
♦ Подсоедините остальные провода системы как показано на схеме 5.
6. УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОПРИВОДОВ
Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы може
те установить дополнительные электроприводы и подсоединить их к системе следующим образом:
♦ Подсоедините ЗЕЛЁНО-ЧЁРНЫЙ и СИНЕ-ЧЁРНЫЙ провода системы к “массе”.
♦ Подсоедините ЗЕЛЁНО-БЕЛЫЙ и СИНЕ-БЕЛЫЙ провода к +12 постоянного тока.
♦ Подсоедините СИНИЙ провод к Синему проводу отпирания электропривода.
♦ Подсоедините ЗЕЛЁНЫЙ провод к Зелёному проводу запирания электропривода.
УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ДЛЯ ДВУХШАГОВОГО ОТПИРАНИЯ ЗАМКОВ ДВЕРЕЙ
Для реализации функции 2-х шагового отпирания дверей могут использоваться 2 или 3 дополнительные
каналы. Длительность сигнала выбранного канала должна быть запрограммирована 0,8 секунды.

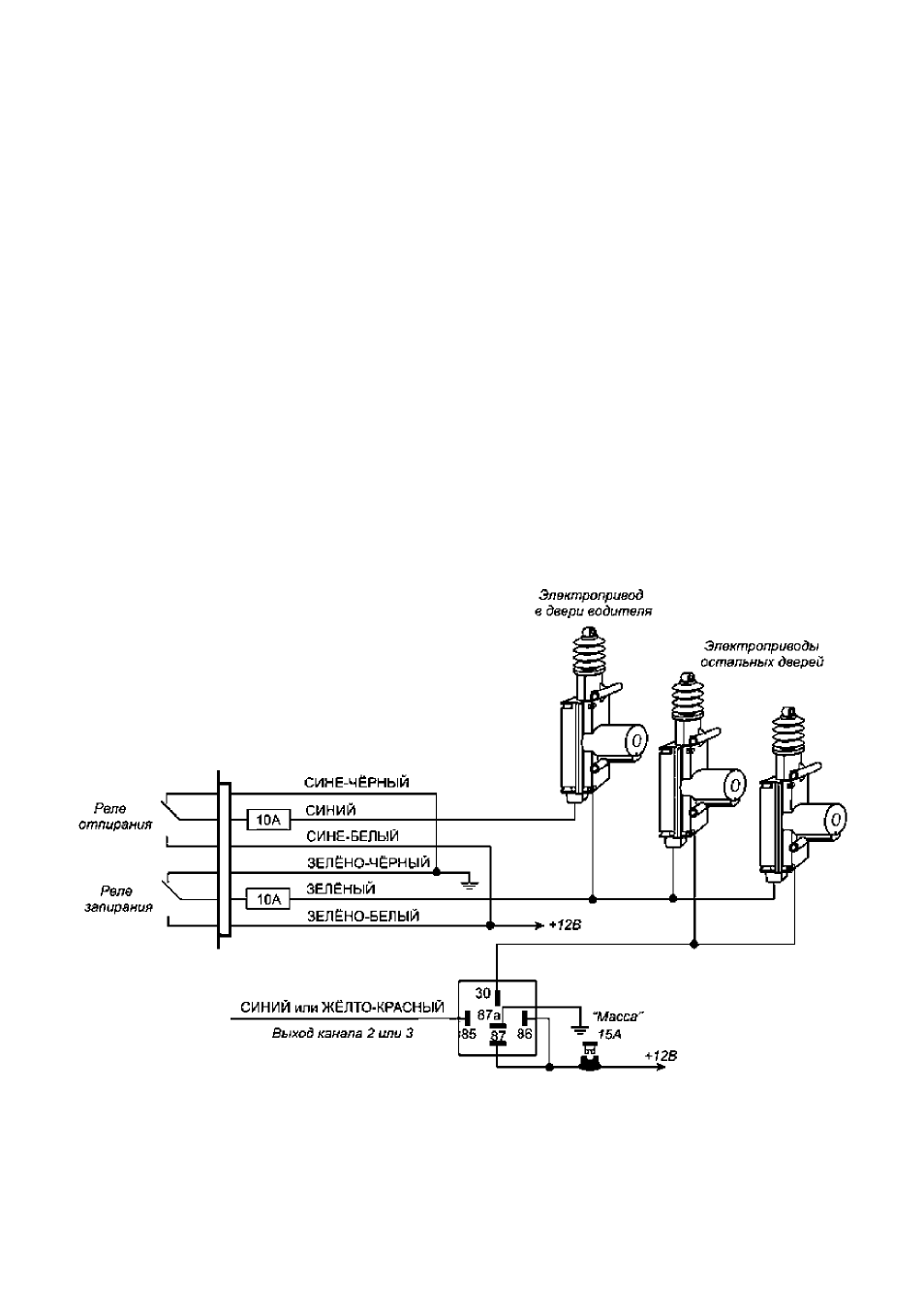

Схема подключения показана ниже на рисунке:
