УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
ПОДКЛЮЧЕНИЕ К СОЛЕНОИДУ ОТПИРАНИЯ БАГАЖНИКА
Сигнализация имеет выход для дистанционного отпирания багажника (жёлто-чёрный провод). Пример

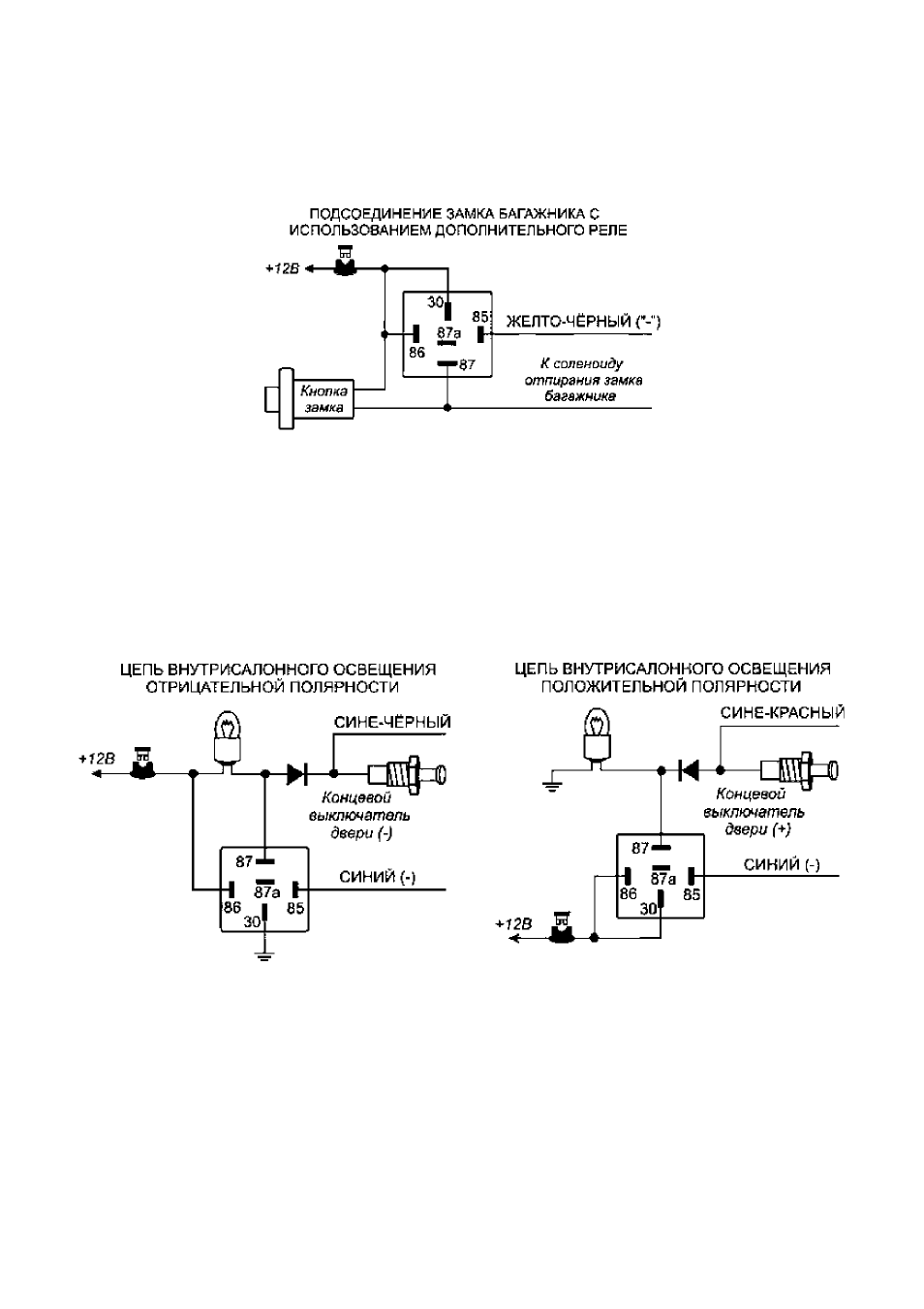

схемы подключения показан на рисунке.
ПОДКЛЮЧЕНИЕ К САЛОННОМУ ОСВЕЩЕНИЮ
Синий провод системы может использоваться для подключения к внутрисалонному освещению и реа
лизации функции «вежливой подсветки салона». Для этого дополнительный канал №2 должен быть за
программирован в режим активации при выключении режима охраны (вариант 1). Максимальная нагруз
ка выхода - ЭССмА, при подключении необходимо использовать дополнительное реле.
Подсоедините Синий провод к контакту # 85 дополнительного ЭСА реле и подсоедините контакт # 86
реле к +12В через предохранитель. Подсоедините остальные контакты реле в соответствии с полярно
стью цепи внутрисалонного освещения автомобиля как показано на схемах. Максимальная нагрузка ка
нала 1 - ЭССмА. Примеры схем подключения показаны на схемах ниже:
