Подключение устройств

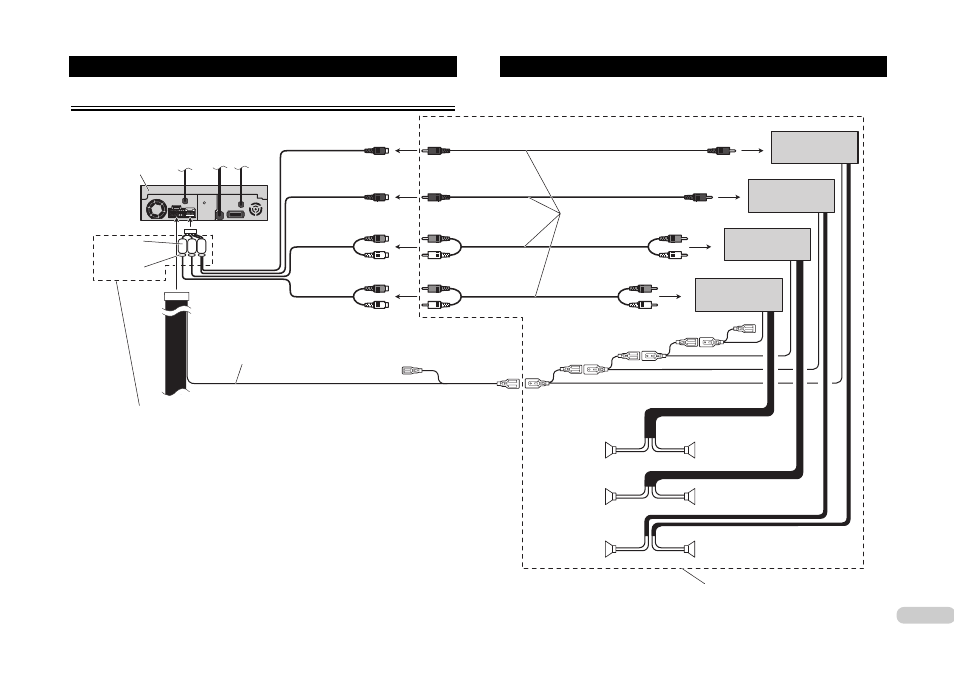

Подключение отдельно приобретенного усилителя мощности
Выход на сабвуфер
(«SUBWOOFER OUTPUT»
Выход центрального канала
(«CENTER OUTPUT»)
23 см
23 см
Выход тылового канала
(«REAR OUTPUT»)
15 см
Данный аппарат
Шумовой
фильтр (малый)
Фиксирующий
узел
Смотрите раздел «Прикрепление шумовых фильтров»
Выход фронтального канала
(«FRONT OUTPUT»)
15 см
Синий/белый (7*)
К разъему релейного управления автоматиче
ской антенной (макс. 300 мА, 12 В пост. тока).
Выполняйте эти соединения в случае использова
ния отдельно приобретенного усилителя.
Сабвуфер Сабвуфер
Тыловая АС
Тыловая АС Тыловая АС
Фронтальная АС Фронтальная АС
Левый канал Правый канал
Дистанционное управление системой
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Кабели RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
