Pioneer AVH-P7500DVD - Инструкция (Страница 12)

Лента Velcro (крупная)
Коврик или шасси автомобиля
12 Установка аппарата

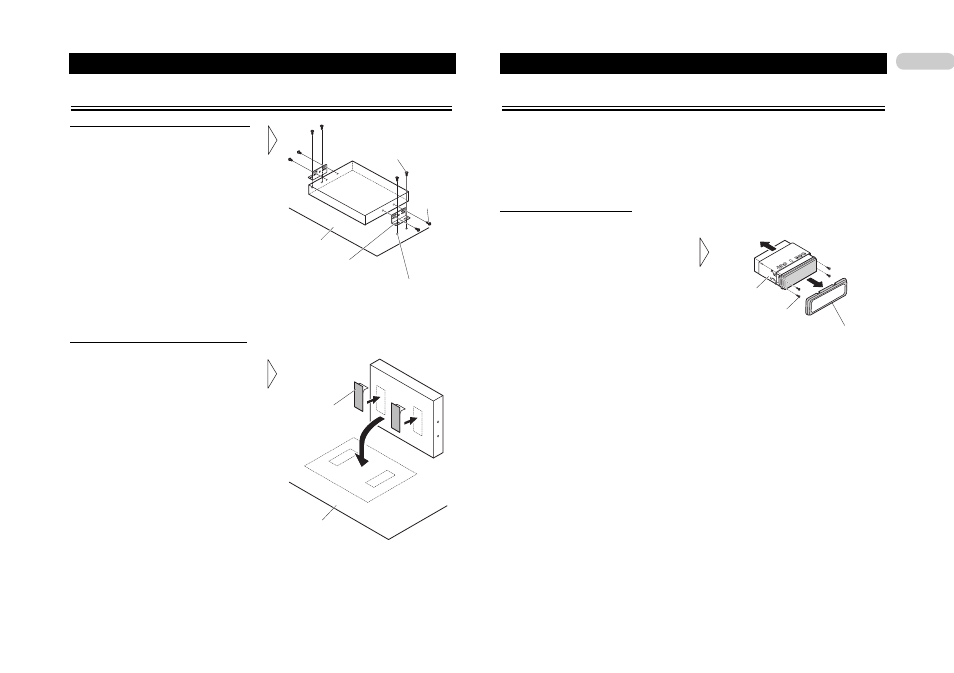

Монтаж блока скрытой установки
Крепление при помощи кронштейнов
Самонарезающий винт (4 х 12 мм)
Просверлите отверстия диаметром от 2 до 2,5 мм.
Винт (4 х 8 мм)
Кронштейн
Коврик или шасси автомобиля
Крепление при помощи ленты Velcro
Тщательно протрите поверхность
перед прикреплением ленты Velcro.
Передний/задний монтажный узел стандарта DIN
Аппарат может быть правильно закреплен либо «спереди» (традиционный передний
монтажный узел стандарта DIN), либо «сзади» (установка с применением заднего
монтажного узла стандарта DIN, использующего нарезные отверстия для винтов по
бокам шасси аппарата).
Более подробно смотрите ниже в иллюстрированном изложении методов установки.
Перед установкой аппарата
● Снимите рамку и обойму.
Тяните рамку наружу, чтобы снять ее,
затем отвинтите винты (2 х 3 мм),
чтобы снять обойму. (Когда будете
снова устанавливать рамку на место,
сориентируйте ее стороной с канавкой
вниз и закрепите на месте.)
Рамка
Винт (2 х 3 мм)
Обойма
