7

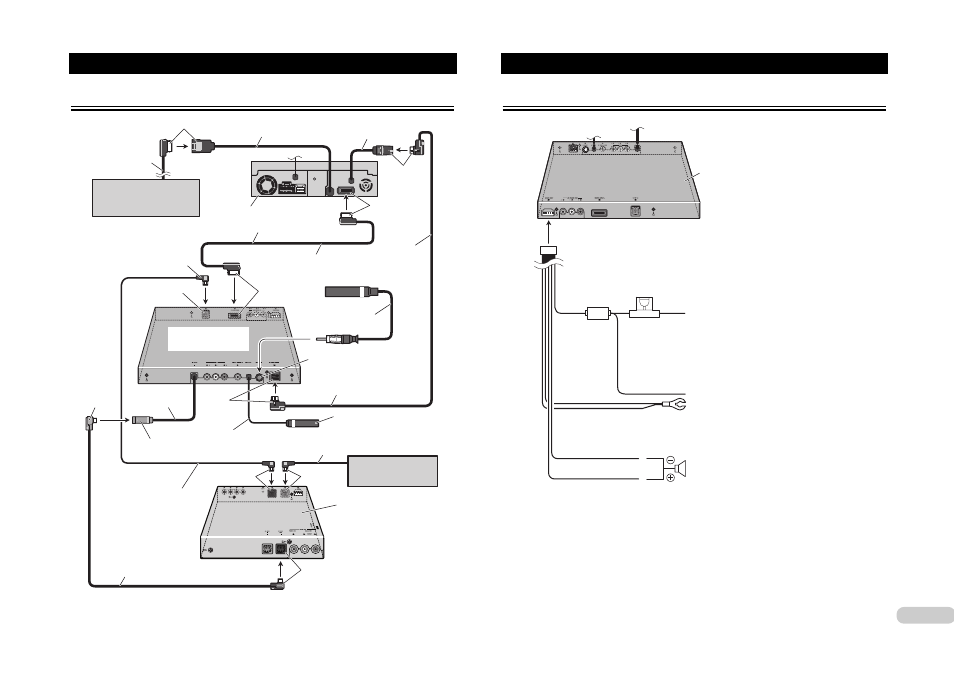

Подключение устройств
Коммутация системы Подключение провода питания (1)
26 контактный кабель
Навигационный блок
(например, AVIC 900DVD)
(продается отдельно)
40 см
Желтый
40 см
40 см
Вход шины IP BUS
(синий)
15 см
Данный аппарат
30 контактный кабель (прилагается)
Черные
Черные
Фиолетовые
Блок скрытой установки
Блок скрытой установки
Желтый
К клемме, которая всегда находится под напряжением
независимо от положения замка зажигания.
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Центральная АС
Черный
Черный/белый
Фиолетовые
3 м
3 м
3 м
21 контактный кабель (прилагается)
Микрофонный разъем Auto EQ&TA
Смотрите инструкцию по эксплуатации.
Синий
Вход шины AV BUS (синий)
10 см
15 см
Кабель шины IP BUS
Кабель антенны (прилагается)
Разъем для антенны
CD чейнджер
(продается отдельно) Синий
Синий
Черный
Кабель шины IP BUS
(прилагается к TV тюнеру)
TV тюнер скрытой установки
(например, GEX P6400TVP)
(продается отдельно)
Кабель шины AV BUS
(прилагается к TV тюнеру)
Черный
