помощью винта, вставленного в этот
зажим.

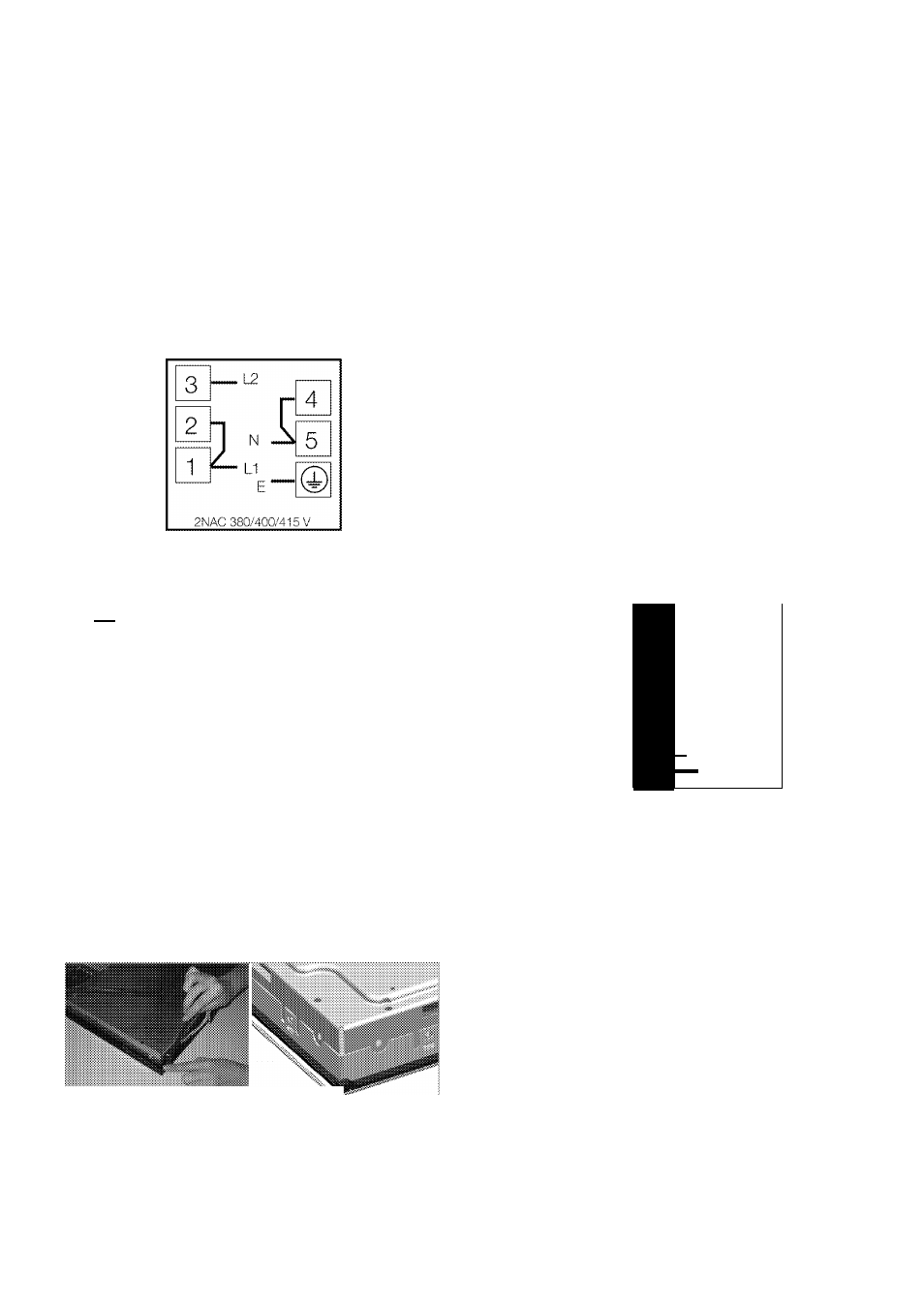

4. Присоединяйте провода согласно
приведенной схеме.
Ц'.!)
220/230/240У АС
■ ьз
и_
ЗМАС 380/400/415 V
5. Закройте крышку клеммной коробки
после подключения проводов.
Ш По соображениям безопасности
длина шнура питания не
должна превышать 2 м.
6. Шнур электропитанР
1
я следует
прокладывать на удалении от
изделия; он должен без помех
проходить между изделием и стеной.
Установка
1. При установке варочных панелей с
рамой следует закрепить по
периметру рамы с нижней стороны
прибора уплотнительную прокладку,
которой комплектуется прибор.
2. Установите варочную панель в
проем и выровняйте ее.
3. Присоедините ее к отверстиям с
нижней стороны корпуса, как
показано на рисунке.
|[
1
2 3
* мин. 20 мм и макс. 40 мм
1
Варочная панель
2
Винт
3
Установочный зажим
4
Столешница
5
Уплотнительная прокладка
» Вид снизу (отверстие для
присоединения)
И1|
ш
||||||111|||||||||||
■шИ
^ш111
4. Закрепите варочную панель.
5. Подключите духовку.
6. Вставьте духовку в шкафчик до
половины.
7. Подсоедините варочную панель к
духовке.
