6-КОНТАКТНЫЙ РАЗЪЁМ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ЗАМКОВ ДВЕРЕЙ
6-контактный разъём типа "Молекс" на основном блоке системы используется для подключения к элек
троприводам замков дверей автомобиля.

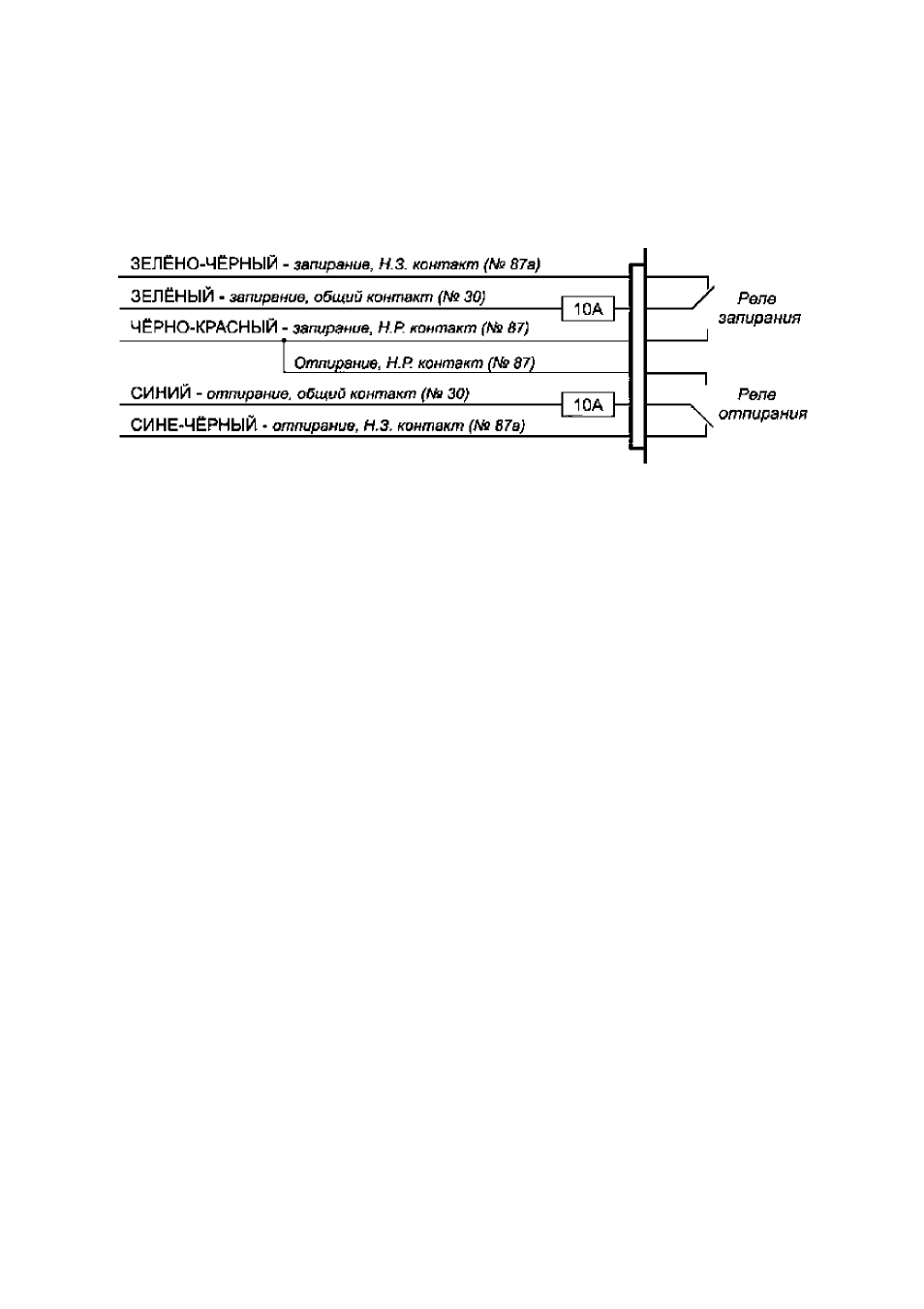

ЗЕЛЁНО-ЧЁРНЫЙ, ЗЕЛЁНЫЙ, СИНЕ-ЧЁРНЫЙ, СИНИЙ и два ЧЁРНО-КРАСНЫХ провода системы
предназначены для подсоединения встроенных реле управления замками дверей. Функция каждого из
этих проводов показана ниже.
УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
Перед подключением системы к штатным электроприводам замков дверей необходимо определить тип
штатной системы центрального замка. Для этого - выньте выключатель дверного замка из панели две
ри водителя и протестируйте провода, идущие от выключателя.
3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
Если от выключателя идет 3 провода, один из которых постоянно замкнут на массу (независимо от по
ложения выключателя), а из двух других проводов один будет замыкаться на массу при переводе вы
ключателя в положение «Lock» («Закрыто»), а другой будет замыкаться на массу при переводе выклю
чателя в положение «Unlock» («Открыто») - Вы имеете дело с 3-проводной системой с отрицательной
полярностью.
♦
В автомобилях такого типа ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы НЕ используются.
♦
ЧЕРНЫЕ/КРАСНЫЕ провода системы должны быть подсоединены к «массе».
♦
Подсоедините ЗЕЛЕНЫЙ провод к штатному проводу запирания автомобиля.
♦
Подсоедините СИНИЙ провод к штатному проводу отпирания автомобиля.
3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от по
ложения выключателя), а из двух других проводов один будет замыкаться на +12В при переводе вы
ключателя в положение «Lock» («Закрыто»), а другой будет замыкаться на +12В при переводе выклю
чателя в положение «Unlock» («Открыто») - Вы имеете дело с 3-проводной системой с положительной
полярностью. Подсоедините систему как показано на схеме.
♦
В автомобилях такого типа ЗЕЛЁНЫЙ/ЧЕРНЫЙ и СИНИЙ/ЧЁРНЫЙ провода системы НЕ используются.
♦
ЧЕРНЫЕ/КРАСНЫЕ провода системы должны быть подсоединены к +12В.
♦
Подсоедините ЗЕЛЕНЫЙ провод к штатному проводу запирания автомобиля.
♦
Подсоедините СИНИЙ провод к штатному проводу отпирания автомобиля.
