ЖЁЛТО-СИНИЙ провод (№14) - отрицательный выход дополнительного канала №3. Максимальный ток
нагрузки 300мА. Для подключения требуется дополнительное реле. Длительность импульса выходного
сигнала программируется 0.8, 10, 30 секунд или до выключения канала брелком ("защелка"). Канал мо
жет быть запрограммирован для реализации функции двушагового отпирания замков дверей (см. схему
на стр. 41) или для управления другими устройствами автомобиля.
СИНИЙ провод (№2) - отрицательный выход дополнительного канала №4. Максимальный ток нагрузки
300мА. Для подключения требуется дополнительное реле. Канал может быть запрограммирован для
подключения к салонному освещению или модулю управления стеклоподъёмниками.

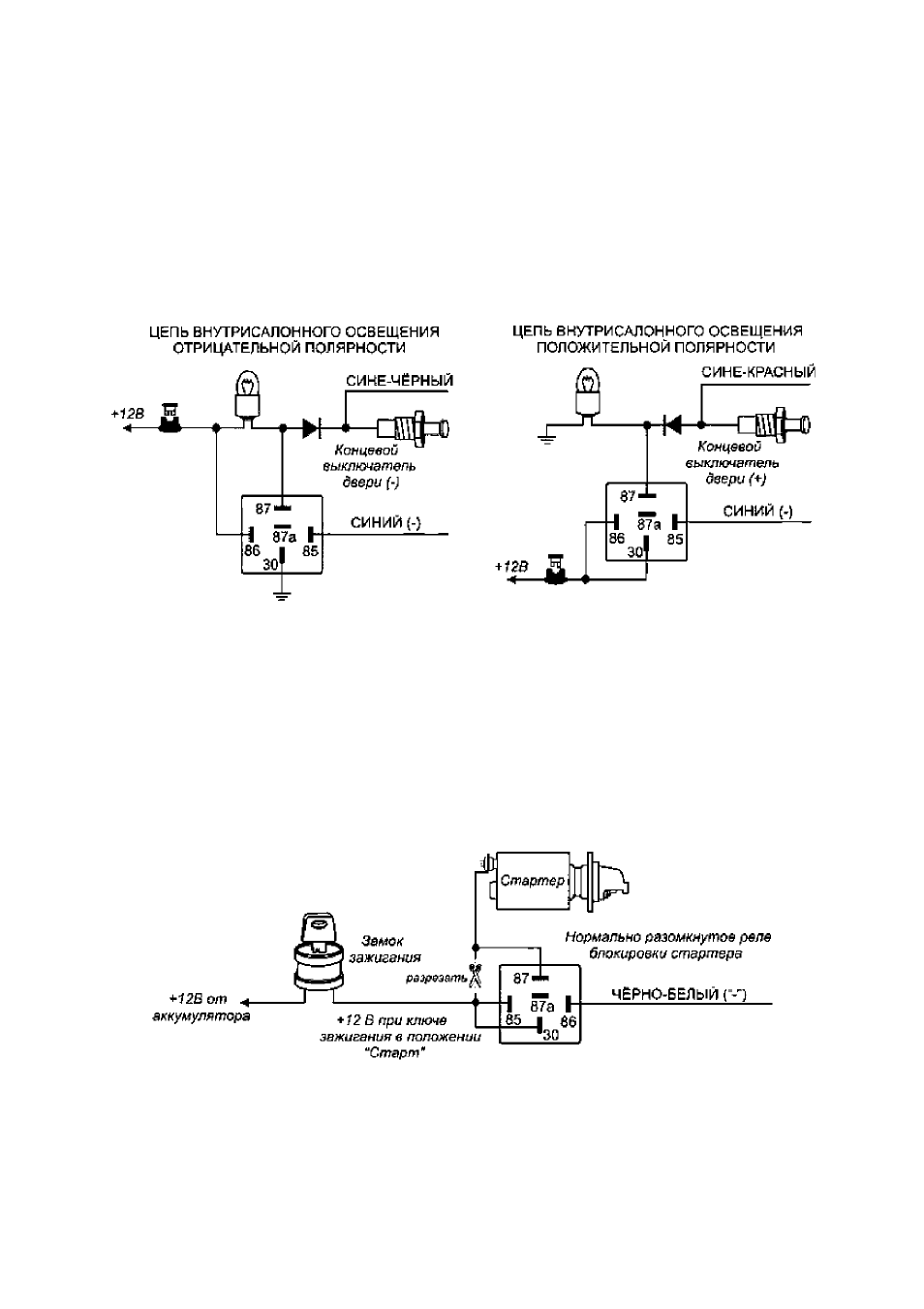

Примеры схем подключения Синего провода к салонному освещению показаны на схемах:
УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
ЧЁРНО-ЖЁЛТЫЙ провод (№4) - отрицательный выход состояния сигнализации. Максимальный ток
нагрузки выхода 300мА. Для подключения требуется дополнительное реле. Выход активизируется при
включении режима охраны, работе турботаймера, активизации функции антиограбления, активизации
иммобилайзера, при дистанционном и автоматическом запуске.
ЧЁРНО-БЕЛЫЙ провод (№12) - отрицательный выход состояния сигнализации. Максимальный ток на
грузки выхода 300мА. Для подключения требуется дополнительное реле. Выход предназначен для под
ключения дополнительного внешнего реле блокировки, тип контактов реле (НЗ или НР) программирует
ся функцией №15.
Пример схемы подключения НР-блокировки стартера показан на рисунке.
ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ ЦЕПИ БЛОКИРОВКИ ДВИГАТЕЛЯ С ИСПОЛЬЗОВАНИЕМ УНИВЕР
САЛЬНОГО КОМПЛЕКТА БЕСПРОВОДНОЙ БЛОКИРОВКИ
Данный способ блокировки двигателя существенно повышает противоугонные свойства сигнализации.
Для управления модулем, входящим в универсальный комплект беспроводной блокировки используйте
черно-белый провод сигнализации, предварительно запрограммировав его на НР тип контактов. Воз
можные схемы блокирования двигателя приведены в инструкции по установке универсального комплек
та беспроводной блокировки.
