УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
ПОДКЛЮЧЕНИЕ 18-КОНТАКТНОГО РАЗЪЕМА ЦЕНТРАЛЬНОГО БЛОКА
КРАСНЫЙ провод (№1) - ПЛЮС питания +12В, подключите к положительной клемме аккумулятора.
ЧЁРНЫЙ провод (№9) - минус питания, соедините с корпусом автомобиля, обеспечив хороший конта^.
ЗЕЛЁНО-ЧЁРНЫЙ провод (№10) - подключите к лампам габаритных огней или указателей поворота.
Максимальный ток нагрузки выхода 7,5А.
ЗЕЛЁНО-ЖЁЛТЫЙ провод (№11) - подключите к лампам габаритных огней или указателей поворота.
Максимальный ток нагрузки выхода 7,5А.
СЕРЫЙ провод (№13) - положительный выход для подключения к сирене. Максимальный ток нагрузки 2А.
СИНЕ-ЧЁРНЫЙ провод (№17) - подключите к кнопочным выключателям дверей, замыкающимся на
корпус при открывании дверей.
СИНЕ-КРАСНЫЙ провод (№7)
+12В при открывании дверей.
подключите к кнопочным выключателям дверей, замыкающимся на
ОРАНЖЕВО-СЕРЫЙ провод (№18) - подключите к кнопочному выключателю капота, замыкающийся на
корпус при открывании капота.
ОРАНЖЕВО-БЕЛЫЙ провод (№8) - подключите к кнопочному выключателю багажника, замыкающийся
на корпус при открывании багажника.

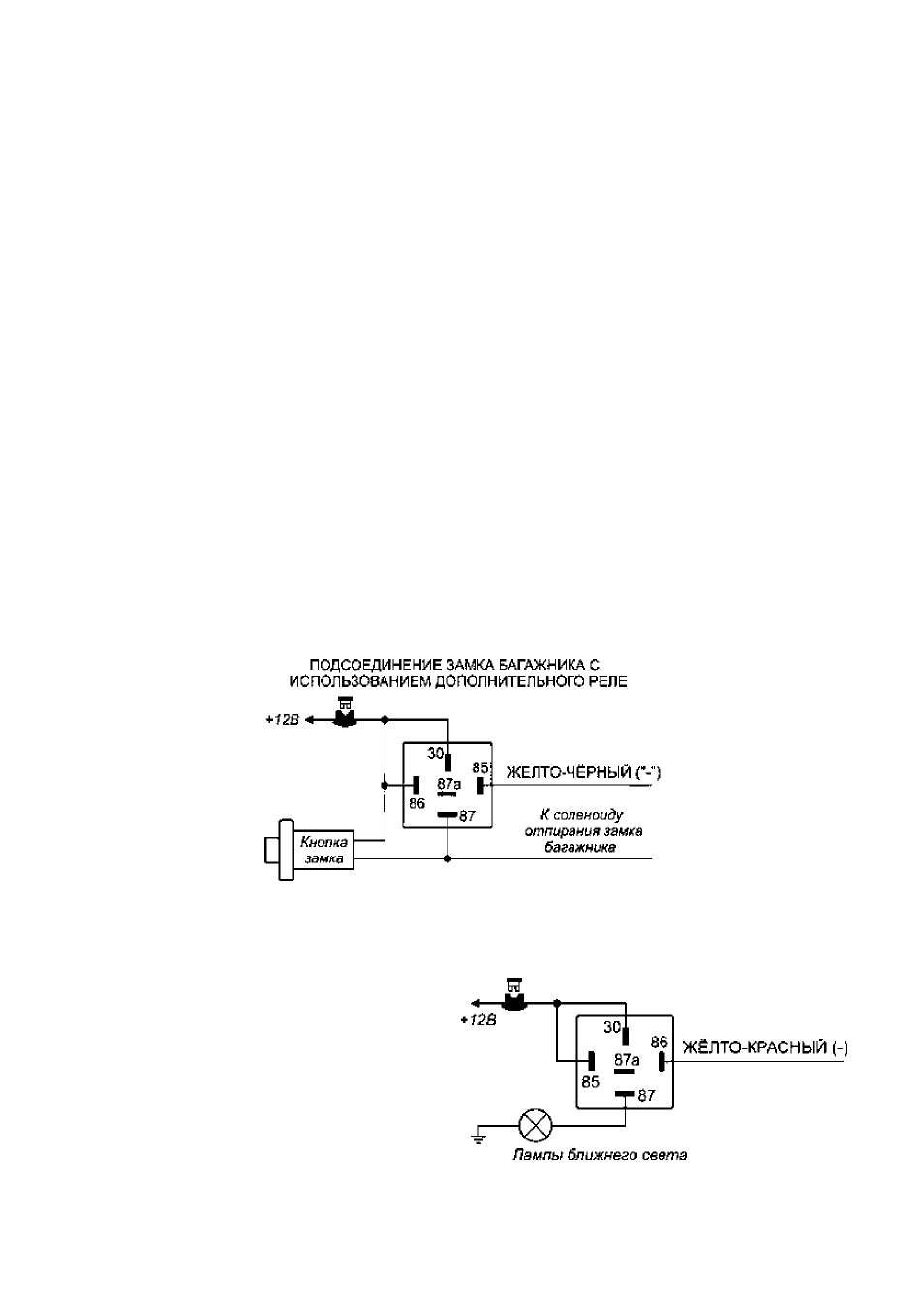

ЖЁЛТО-ЧЁРНЫЙ провод (№15) - отрицательный выход дополнительного канала №1. Длительность
сигнала управления 1 секунда. Максимальный ток нагрузки 300мА. Канал может быть использован для
управления соленоидом отпирания багажника. Для подключения требуется дополнительное реле. При
мер схемы подключения приведен на рисунке.
ЖЁЛТО-КРАСНЫЙ провод (№5) - отрицательный выход дополнительного канала №2. Максимальный
ток нагрузки 300мА. Для подключения требуется дополнительное реле. Длительность импульса выход
ного сигнала программируется 0.8, 10, 30 секунд или до выключения канала брелком ("защелка"). Канал
может быть использован для управления дополнительным оборудованием автомобиля.
Справа приведена схема для подключения Жёлто
Красного провода к фарам ближнего света и реали
зации функции “световая дорожка”. Для этого дли
тельность сигнала дополнительного канала №2
должна быть запрограммирована на 10 или 30 се
кунд или до выключения канала брелком (Програм
мируемая функция №4).:
