СБОРКА

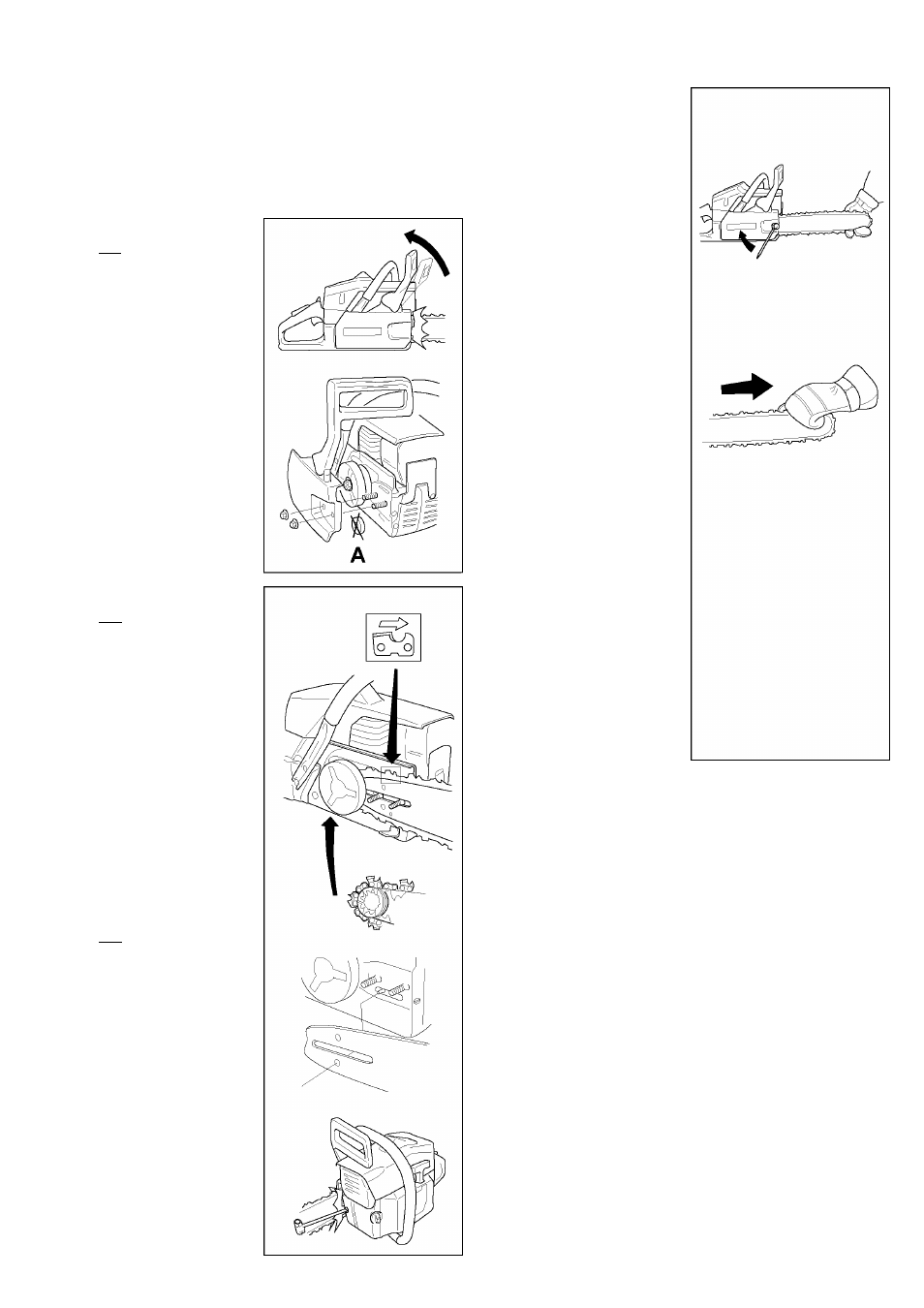

Порядок монтажа пильного полотна

и цепи

!

Для предохранения рук от повреждения при

работе с цепью всегда одевайте защитные
перчатки.

|®|

Проверьте, находится ли

тормоз цепи в выключенном

положении. Для этого сдвиньте
ручку тормоза цепи в
направлении передней ручки

до касания

Отвинтите гайки крепления
пильного полотна и снимите
крышку муфты сцепления.
Снимите транспортировочное
кольцо (A).

|@|

Установите пильное полотно на
специально предназначенные
болты. Устоновите полотно в

положение максимально

сдвинутое к ведущей

звездочке. Оденьте цепь на
ведущую звездочку и вставьте

ее хвостовики в паз пильного

полотна. Эту операцию

следует начать с верхней
стороны пильного полотна.

Убед^есь, ^о кромки режущих

звеньев на верхней части полотна
направленны к направяющей
звездочке пильного полотна

|@|

Устанавите штифт механизма

натяжения цепи в специальное

отверстие на пильном полотне и
оденьте крышку сцепления.

Проверьте правильность

установки хвостовиков цепи на

ведущую звездочку, протянув
цепь вперет по пильному полотну

. Цепь должна протягиваться без

заеданий. Затян^е гайки
крепления пильного полотна
рукой. Натян^е цепь с помощью

универсального ключа. Для этого

поверните винт механизма
регулировки цепи по часовой

стрелке. Цепь следует натягивать
до тех пор, пока она не будет

плотно прилегать к нижней

стороне пильного полотна.

Возмитесь за носок пильного
полотна и поднимите его вверх,
натягивая цепь. Цепь считается
натянутой правильно, если она

свободно проворачивается

рукой. После этого , удерживая
носок пильного полотна в
вверхнем положений, затяните
гайки крепления пильного
полотна универсальным
ключом.
При установки новой цепи

следует часто проверять ее

натяжение , пока цепь не
приработается. Регулярно
проверяйте натяжение цепи.
Правильно натянутая цепь

обезпечивает высокое качество

пиления и дольше служит.

Для обезпечения

максимального срока службы
пильного аппарата необходимо
на одном полотне пильной
шины и ведущей звездочке
использовать одновременно

три цепи, ежедневно меняя их

вне зависимости от их остроты.
При этом, для обеспечения
равномерного износа,
необходимо переварачивать
пильное полотно, регулярно

смазывать консистентной
смазкой ведущую и

направляющую звездочки, а

также напильником удалять с
беговых дорожек пильного

полотна появляющиеся
заусенцы.

n- 25
