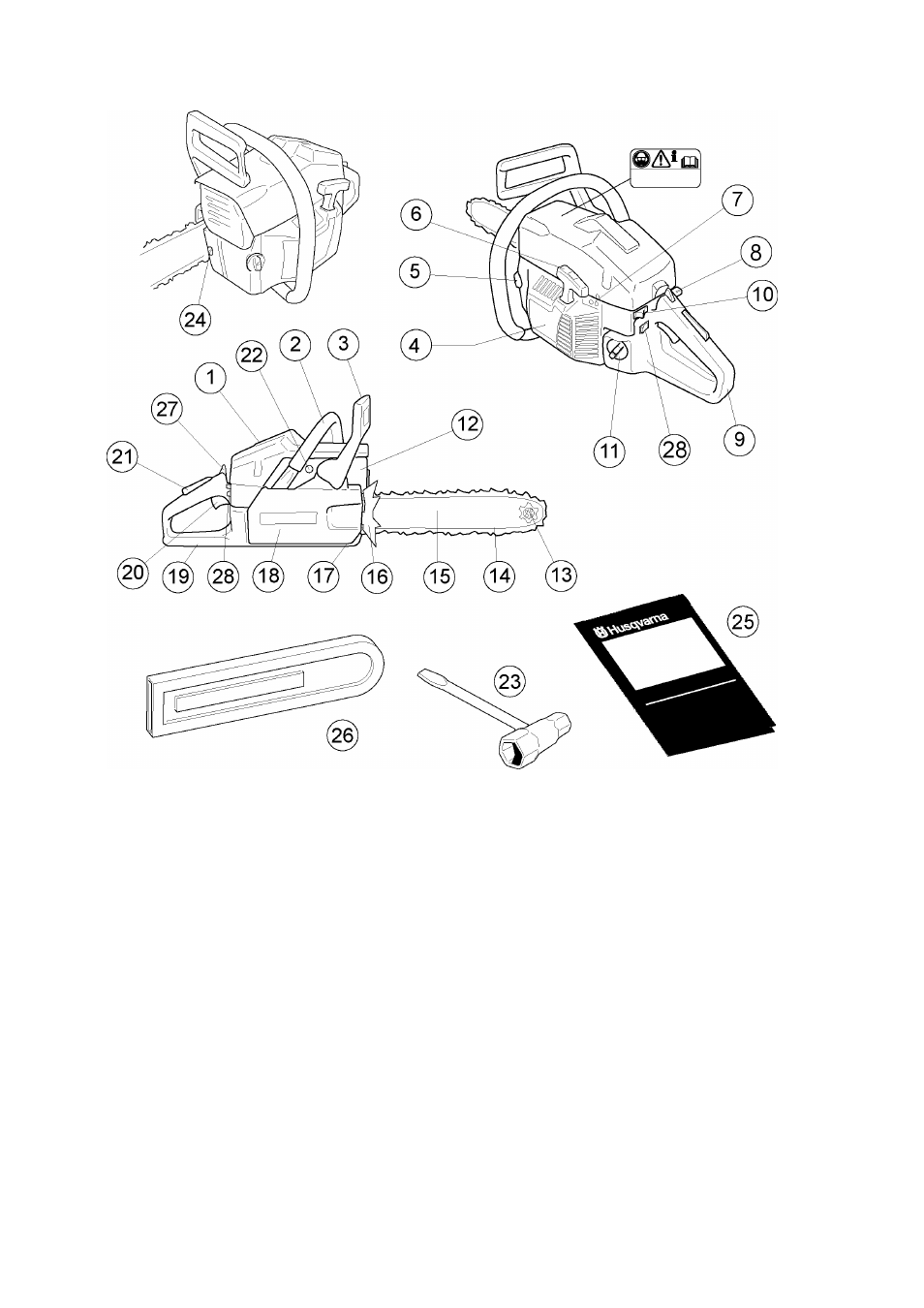

что ЕСТЬ ЧТО?
что ЕСТЬ ЧТО?
1. Крышка цилиндра.
2. Передняя ручка.
3. Ручка тормоза пилъной цепи .
4. Корпус стартера.
5. Бачек под мосло для смазки цепи.
6. Ручка стартера.
7. Винты регулеровкиподачи топлива карбюратора.
8. Рычаг совмещенного управления воздушной заслонкой и
пускового режима дроссельной заслонки.
9. Задняя ручка.
10. Выключатель зажигания.
11. Топливный бак.
12. Глушитель.
13. Направляющая звездочка полотна пилной цепи.
14. Пильная цепь.
24
- Russian
15. Полотно пилной шины.
16. Зубчатый упор.
17. Уловитель цепи. Ловит цепь при соскакивании или обрыве.
18. Крышка муфты сцепления.
19. Защитный щиток правой руки. Предохраняет правую руку при
соскакивании или обрыве цепи.
20. Рычаг дроссельной заслонки.
21. Кпавиша блокировки дросселя. Предотвращает случайное
срабатывание дросселя газа.
22. Декомпрессионный клапан (272ХР).
23. Универсальный ключ.
24. Винт механизма натяжения цепи.
25. Руководство по эксплуатации.
26. Защитный чехол пильного аппарата.
27. Включите блокировку дросселя газа.
28. Выключатель подогрева рукояток (только для).
