Инструкция по эксплуатации MTD C 11 2-тактный триммер (серия 600)
Страница 6
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

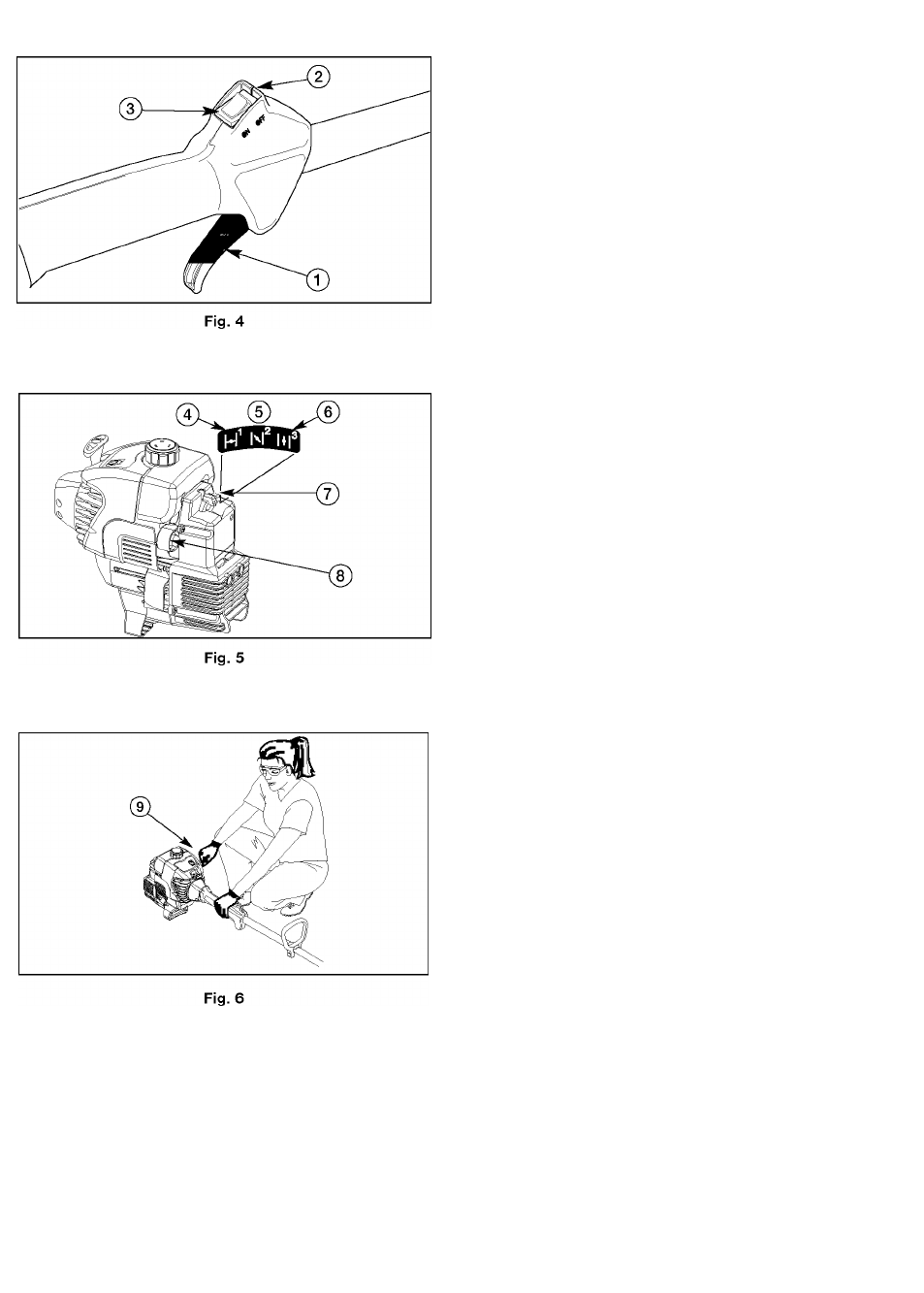

Списание деталей - Рис. 4-7
1. Рычаг управления
дроссельной заслонкой
2. Off (O) - "Выключено"
3. On (I) - "Включено"
4. Положение воздушной
заслонки: "Полностью
закрыта (
1)"
5. Положение воздушной
заслонки:"Частично
закрыта (
2)"
6. Положение воздушной
заслонки: "Полностью
открыта (3)"
7. Рычаг управления
воздушной заслонкой
8. Кнопка ручной подкачки
топлива
9. Тросик стартера
Списание на частите - фиг. 4-7
1. Лост на газта
5. Полусмукач - междинно
2. Изкл. (O)
положение (
2)
3. Вкл. (I)
6. Работно положение (3)
4. Крайно положение
7. Лост на смукача
на смукача (
1)
8. Омукателна помпа
9. Въже на стартера
Osade kirjeldus - joon. 4-7
1. Gaasihoob
6. Tooasend(3)
2. Valjas (O)
7. Ohuklapi hoob
3. Start (I)
8. Taitepump
4. Ohuklapp kinni (1)
9. Starterinoor
5. Ohuklapp poolkinni,
vahepealne asend (
2)
Daliq aprasymas
1. Akceleratoriaus rankinio
valdymo rankenele
2. Isjungti (O)
3. ljungti (I)
4. Oro [leidziamoji sklende
uzfiksuota (
1)
4-7 pies.
5. Oro [leidziamoji sklende
tarpineje padetyje (
2)
6. Veikimo padetis (3)
7. Oro [leidZiamosios
sklendes valdymo svirtis
8. Siurbiklis
9. Starterio paleidimo lynas
Detalu apraksts - 4.- 7. att.
1. Akseleratora svira
2. Izslegts (0)
3. leslegts (I)
4. Pilna droseles pozicija (1)
5. Videja droseles
starppozicija (
2)
6. Darba pozicija (3)
7. Droseles svira
8. Uzsucejsuknis
9. Startera trose
Opis delova - Sl. 4-7
1. Poluga za gas
2. Iskljuceno (O)
3. UkljuCeno (I)
4. Maksimalni polozaj
prigusivaCa vazduha (1)
5. Srednji medupoloZaj
prigusivaCa vazduha (2)
6. Radni polozaj (3)
7. Poluga prigusivaca vazduha
8. Usisna pumpa
9. UZe startera
Спис на деловите - Сл. 4-7
1. Рачка за гас
2. Исклучено(O)
3. Вклучено (I)
4. Положба на полн саух (1)
5. мегуположба за
половина саух(
2)
6. Работна положба (3)
7. Рачка на саухот
8. Пумпа за вшмукуваже
9. Оа]ла за стартуваже
