46

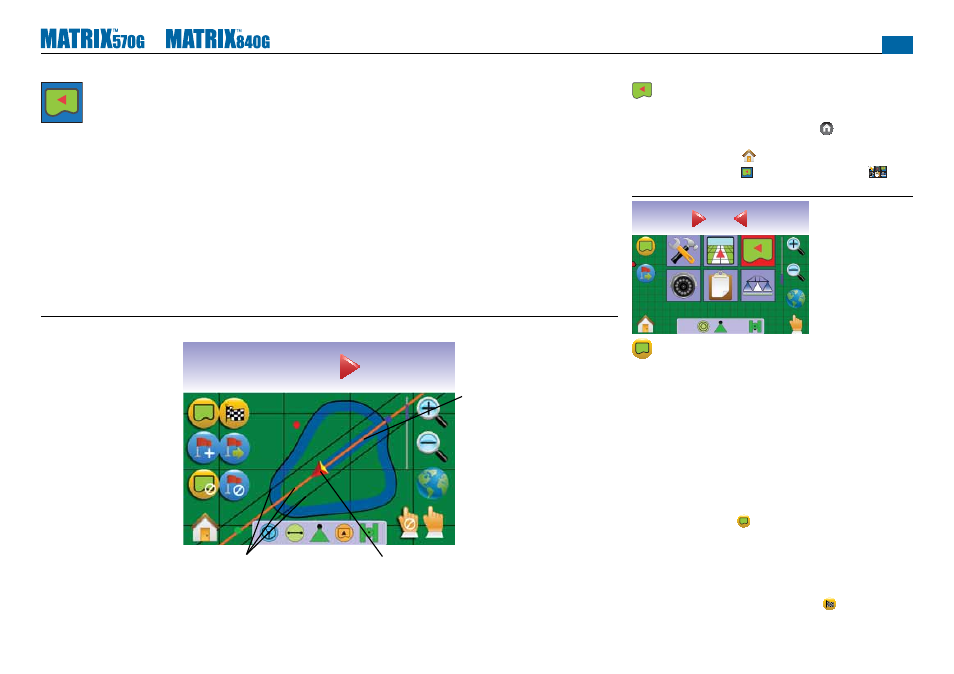

Рисунок 3-33: Общее описание Вида поля
ВИД ПОЛЯ
Вид поля дает возможность компьютерного изображения
положения транспортного средства и обработанной
территории с воздуха. На этом экране находятся опции
разметки границ обрабатываемой территории и отмеченной точки,
или входа в режимы Общий вид и Плоский вид.
Навигация на экране
•
Навигационные линии
►Оранжевая линия – активная навигационная линия
►Черная линия – линия границы
•
Точки – отметки для установленных точек
►Красная точка – Возврат к точке
►Синяя точка – Отметка A
►Зеленая точка – Отметка B
•
Территория покрытия – отображает участок покрытия и
перекрытие:
►Синий цвет – одна обработка
►Красный цвет – две и более обработок
•
Увеличение/уменьшение – регулирует видимую область карты.
Описание клавиш
•
Уменьшение/увеличение – устанавливают видимый участок
карты
Вид поля
Для доступа в экрану Вида поля.
1.
Нажмите КНОПКУ ГЛАВНАЯ СТРАНИЦА или нажмите на
экран,чтобы активировать клавиши и выберите КЛАВИШУ
ГЛАВНАЯ СТРАНИЦА в нижнем левом углу экрана.
2.
Выберите ВИД ПОЛЯ из меню Главная страница
.
Рисунок 3-34: Меню главной страницы – Вид поля
Проход
ra
0,0
0
0,0
Граница поля
Границы поля определяют область распыления и зону
применения.
ПРИМЕЧАНИЕ: Граница поля может быть создана либо в
Навигации Последнего Прохождения в графе Вид
траспортного средства или во время любой навигации в
графе Вид Поля.
Для создания границы поля:
1.
Поезжайте к нужному месту расположения периметра поля/
участка.
2.
Пока транспортное средство находится в движении, нажмите
КЛАВИШУ ГРАНИЦА .
3.
Поезжайте по периметру поля/участка.
4.
Конец границы:
►Двигайтесь в границах ширины прохода от начальной точки.
Граница замкнется автоматически (белая направляющая линия
станет черной).
►Нажмите КЛАВИШУ КОНЕЦ ГРАНИЦЫ . Прямая линия
km/h
ra
0,53
14,6
5,8
Панель навигации
Вид поля (Уменьшение/
Увеличение) или можете
использовать кнопки
Уменьшение/Увеличение
Отображение транспортного
средства
Плоский режим
Общий вид
Статусная панель
Навигационные
направляющие линии
Отметка границы
Конец границы
Точка отметки
Возврат к точке
Отмена границы
Отмена точки
Опции Главная страница/Меню или
нажмите кнопку Главная страница
Территория покрытия,
обозначенная цветом
