28
Коррекция наклона недоступна
Если модуль коррекции наклона или SCM не подсоединены, опция
калибровки будет недоступной.

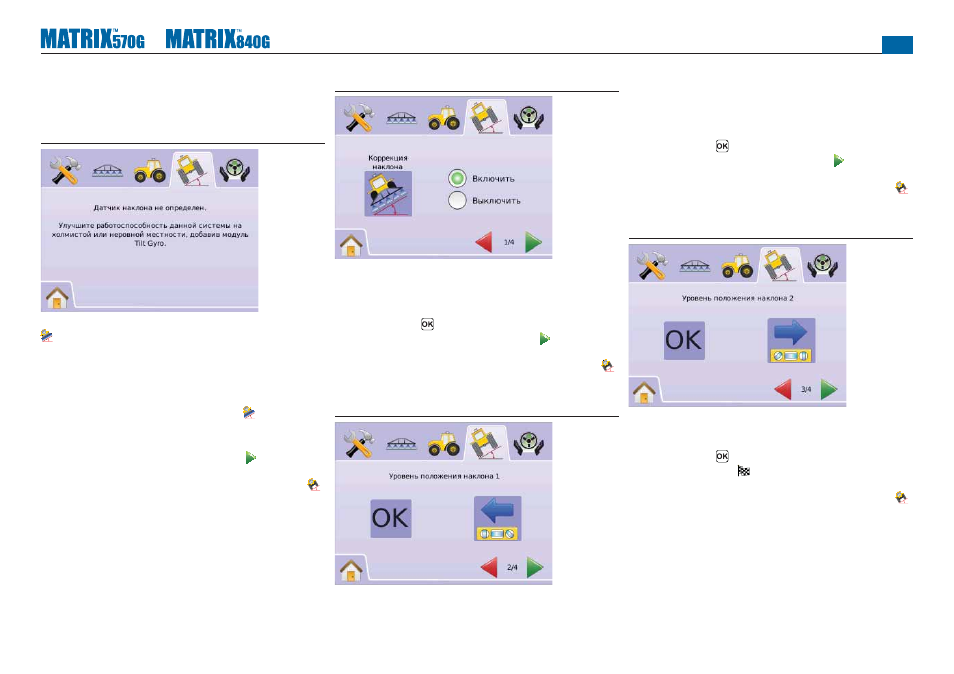

Рисунок 2-52: Модуль коррекции наклона не обнаружен
Коррекция наклона и его калибровка включена
Включение Коррекции наклона и его калибровки включает/
выключает Модуль коррекции наклона (TGM) и дает возможность
произвести калибровку гироскопа.
Вкл/Выкл
1.
Нажмите КЛАВИШУ КОРРЕКЦИЯ НАКЛОНА
2.
Выберите “Вкл”
3.
Нажмите
►КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО для
выравнивания Позиции наклона 1..
►ВКЛАДКУ НАСТРОЙКА МОДУЛЯ КОРРЕКЦИИ НАКЛОНА
для возврата на главный экран Настройки модуля коррекции
наклона.
Рисунок 2-53: Коррекция наклона Вкл
Выравнивание позиции наклона 1
4.
Позиция транспортного средство на ровной поверхности
5.
Нажмите:
►КЛАВИШУ ОК для выравнивания Позиции наклона 2.
►КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО для
выравнивания Позиции наклона 2.
►ВКЛАДКУ НАСТРОЙКА МОДУЛЯ КОРРЕКЦИИ НАКЛОНА
для возврата на главный экран Настройки модуля коррекции
наклона.
Рисунок 2-54: Выравнивание позиции наклона 1
Выравнивание позиции наклона 2
6.
Поверните транспортное средство на 180 градусов и повторно
позиционируйте его в том же положении.
7.
Нажмите:
►КЛАВИШУ OK для завершения калибровки наклона.
►КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО для
завершения калибровки наклона.
►ВКЛАДКУ НАСТРОЙКА МОДУЛЯ КОРРЕКЦИИ НАКЛОНА
для возврата на главный экран Настройки модуля коррекции
наклона.
Рисунок 2-55: Выравнивание позиции наклона 2
Калибровка наклона завершена
8.
Нажмите:
►КЛАВИШУ OK
►КЛЕТЧАТЫЙ ФЛАГ для завершения Настройки модуля
коррекции наклона.
►ВКЛАДКУ НАСТРОЙКА МОДУЛЯ КОРРЕКЦИИ НАКЛОНА
для возврата на главный экран Настройки модуля коррекции
наклона.
