Инструкция по эксплуатации TeeJet Matrix 840G User Manual
Страница 36
31
98-05187 R2
www.teejet.com
Частота клапана
Частота клапана используется для управления клапаном рулевого
управления. Тип используемого клапана определяет частоту.
Диапазон = 1 - 5000.
1.
Нажмите КЛАВИШУ ЧАСТОТА .
2.
Используйте экран ввода для установки частоты клапана.
3.
Нажмите
►КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО для перехода к
Минимальному рабочему циклу слева.
►ВКЛАДКУ НАСТРОЙКА АВТОПИЛОТА FIELDPILOT для
возврата к главному экрану Настройки автопилота FieldPilot.

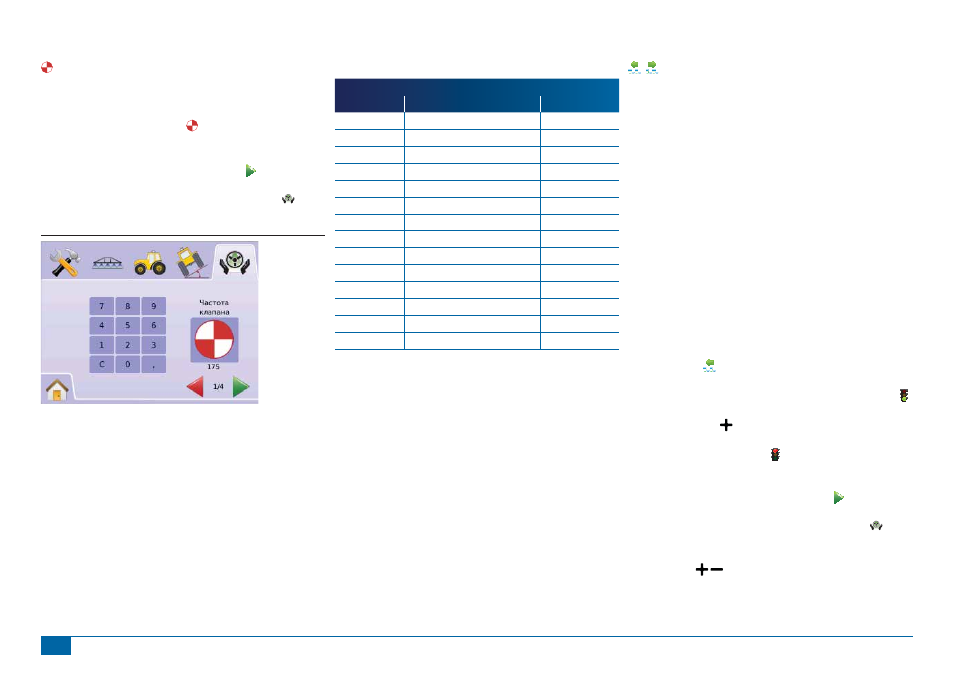

Рисунок 2-63: Частота клапана
Ниже перечислены обычные частоты/клапаны:
TeeJet Technologies
Часть#
Клапан
Частота
35-02151
FP, CC, NP
2 Hz
35-02152
FP, OC, HF, NP
2 Hz
35-02153
FP, OC, NP
2 Hz
35-02173
FP, PC, LS, NP
2 Hz
35-02172
FP, PC, PWM, LS
175 Hz
35-02179
FP, PC, PWM, LS
175 Hz
35-02180
FP, CC, PWM
110 Hz
35-02181
FP, CC, PWM, LS
110 Hz
35-02182
FP, CC, PWM
175 Hz
35-02183
FP, CC, PWM 1,1 OC
110 Hz
35-02184
FP, CC, PWM 7,9 OC
175 Hz
35-02185
FP, CC, PWM 2,1 OC
110 Hz
35-02186
FP, CC, PWM 4,0 CC
110 Hz
35-02187
FP, CC, PWM 7,9 CC
175 Hz
При использовании клапанов производства других компаний, не
TeeJet Technologies,
смотрите спецификации производителя для
соответствующей частоты клапана.
Минимальный рабочий цикл
Минимальный рабочий цикл справа настраивает минимальное
количество силы, которое необходимо для вращения колес машины
влево или вправо. Диапазон = 0,0 - 50,0.
РЕКОМЕНДАЦИЯ – Следует обеспечить большое пространство
для выполнения циклов испытаний.
ПРИМЕЧАНИЕ: Если частота клапана установлена ниже 15 Гц
(непропорционально), установите количество силы на
“25,0”. Цикл испытаний не нужен.
ПРЕДУПРЕЖДЕНИЕ: Опасность защемления! Для
предотвращения серьезных травм или смерти избегайте
опасных работ при ручном управлении гидравлическими
контурами рулевого управления. Не подпускайте
другой персонал, следите за тем, чтобы люди не были
затянуты механическими связями.
Цикл слева
Рабочий цикл слева настраивает минимальное количество силы,
которое необходимо для вращения колес машины влево..
1.
Нажмите КЛАВИШУ МИНИМАЛЬНЫЙ РАБОЧИЙ
ЦИКЛ СЛЕВА .
2.
Вo время медленного движения транспортного средства вперед
по прямолинейной траектории, нажмите ЗЕЛЁНЫЙ СИГНАЛ .
3.
Медленно увеличьте значение рабочего цикла, нажимая
КЛАВИШУ ПЛЮС , пока транспортное средство не начнет
выполнять поворот влево.
4.
Нажмите КРАСНЫЙ СИГНАЛ для завершения испытания
слева.
5.
Нажмите
►КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО
для перехода к Минимальному рабочему циклу справа.
►ВКЛАДКУ НАСТРОЙКА АВТОПИЛОТА FIELDPILOT для
возврата к главному экрану Настройки автопилота FieldPilot.
ПРИМЕЧАНИЕ: Нажмите и удерживайте КЛАВИШИ ПЛЮС/
МИНУС для быстрой регулировки настроек.
