УСТАНОВКА ВИТЯжКИ НА СТІНУ
Визначтесь з варіантом установки: Варіант 1 або Варі-
ант 2. (Мал. 1)
Відповідно до обраного варіанта закріпіть кріпильні
планки. Планки кріпильні малі використовуються тільки
для Варіанта 2. Планка кріпильна велика використовуєть-
ся при необхідності закрити щілину між витяжкою та сті-
ною.
Визначтесь в якому режимі буде використовуватись ви-
тяжка.
Ваша витяжка може працювати в ре-
жимі відводу повітря або в режимі ре-
циркуляції (фільтрації) з використан-
ням вугільних фільтрів.
1. За допомогою саморізів 3,9х9,5 з монтажного комп-
лекту і викрутки закріпіть адаптер повітропроводу і, за не-
обхідності, планки кріпильні на корпусі витяжки. (Мал. 2)

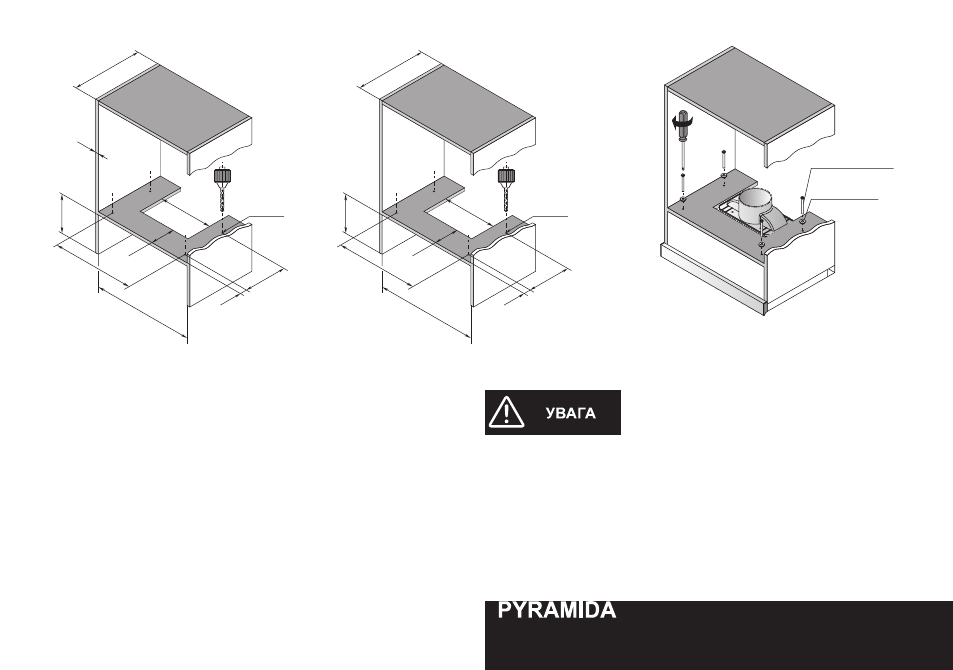

2. Зробіть отвори в шафі згідно ескізу для обраного варі-
анту установки. (Мал 3)
3. За допомогою гвинтів М5х40 з шайбами з монтажного
комплекту і викрутки прикріпіть витяжку до шафи. (Мал. 4)
Мал. 3
Мал. 4
19
5
408
600
500
270 min
300 mi
n
120
212
34
ø6
4 отв.
Гвинти
М5х40
Шайба 5
Варіант 2
15
2
408
558
458
20
270 min
300 mi
n
120
212
34
ø6
4 отв.
Варіант 1
