Переключатели скоростей:
– положение «|||» – вентилятор включен
на 3-й скорости
– положение «||» – вентилятор включен
на 2-й скорости
– положение «|» – вентилятор включен
на 1-й скорости
– положение «0» – вентилятор выключен
21
Для полной вентиляции необходимо выключать вытяжку
не ранее чем через 15 минут после окончания процесса
приготовления пищи.
Вытяжка оборудована панелью управления, состоящей
из переключателя освещения и сдвоенного переклю-
чателя скоростей. Переключатели расположены по обе
стороны от телескопической воздухозаборной панели и
в сложенном состоянии вытяжки скрыты под выдвижной
лицевой панелью.
Чтобы включить 3-ю скорость, необходимо переключа-
тель «0-|||» поставить в положение «|||». Чтобы включить
1-ю или 2-ю скорость, необходимо переключатель «0-|||»
поставить в положение «0», а переключателем «|-0-||»
выбрать необходимую скорость «|» или «||» соответствен-
но. Для выключения вытяжки все переключатели поста-
вить в положение «0».
Для нормальной работы вытяжки телескопическая воз-
духозаборная панель должна быть выдвинута на макси-
мальное расстояние, при этом открывается доступ к пере-
ключателям освещения и скоростей.
Для кратковременного выключения вытяжки достаточ-
но задвинуть телескопическую воздухозаборную панель
обратно в корпус без выключения кнопки переключателя
скоростей. Необходимо помнить, что после выключения
вытяжки таким способом включение произойдет автома-
тически при выдвижении телескопической воздухозабор-
ной панели в рабочее положение.
При разогреве пищи достаточно работы вытяжки на
ПАНЕЛь УПРАВЛЕНИЯ
первой скорости. Для стандартных условий приготовле-
ния (варка и жарка на 1-2 конфорках) используется пер-
вая или вторая скорость. Третья скорость для выведения
из помещения большого количества пара, дыма и
смешанных кухонных запахов, при одновременной рабо-
те всех конфорок.
Переключатель освещения:
– положение «0» – подсветка выключена
– положение «–» – подсветка включена
RU
20
Перед началом монтажа изделия не-
обходимо обесточить электрическую
сеть!

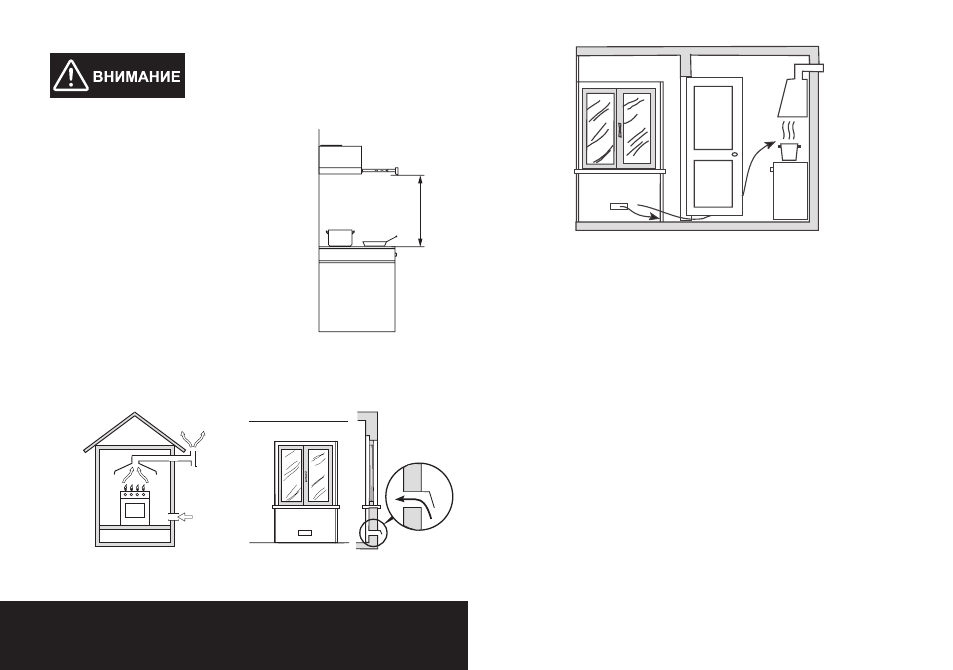

Минимальное расстояние между
варочной поверхностью и нижней
плоскостью вытяжки должно быть:
- для электрических плит – не
менее 600 мм;
- для газовых плит – не менее
650 мм.
При наличии в комнате печи, га-
зового котла или колонки необходи-
мо учитывать, что во время работы
вытяжка забирает из помещения воздух, необходимый для
горения. Это относится также к помещению с герметичными
окнами и дверями.
ТРЕбОВАНИЯ бЕЗОПАСНОСТИ ПРИ мОНТАжЕ
Прямая вытяжка Пример обеспечения притока
воздуха
Обеспечение необходимого зазора между дверью помещения
и порогом для свободного прохода приточного воздуха
Для обеспечения безопасной работы вытяжки в замкну-
том пространстве должен быть обеспечен дополнительный
приток воздуха извне (открытая форточка в другой комна-
те, открытая дверь на кухню или специально оборудован-
ная приточная вентиляция).
При использовании воздуховода, состоящего из не-
скольких частей, каждая следующая часть должна быть
расположена снаружи относительно предыдущей.
В случае комплектации вытяжки электрическим кабе-
лем без вилки необходимо обесточить электрическую сеть
и произвести подключение вытяжки к электрической сети
согласно следующей схеме:
КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)
ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth», «земля»)
≥ 650 мм
