УСТАНОВКА ВЫТЯжКИ НА СТЕНУ
Определитесь с вариантом установки: Вариант 1 или Ва-
риант 2. (Рис. 1)
В соответствии с выбранным вариантом закрепите
крепежные планки. Планки крепежные малые использу-
ются только для Варианта 2. Планка крепежная большая
используется при необходимости закрыть щель между
вытяжкой и стеной.
Определитесь в каком режиме будет использовать
вытяжка.
Ваша вытяжка может работать в ре-
жиме отвода воздуха или в режиме
рециркуляции (фильтрации) с исполь-
зованием угольных фильтров.
1. При помощи саморезов 3,9х9,5 из монтажного комплек-
та и отвертки закрепите адаптер воздуховода и, при необхо-
димости, планки крепежные на корпусе вытяжки. (Рис. 2)
2. Выполните отверстия в шкафу согласно эскиза для
выбранного варианта установки. (Рис. 3)
3. При помощи винтов М5х40 с шайбами из монтажного
комплекта и отвертки прикрепите вытяжку к шкафу. (Рис. 4)
Рис. 3
Рис. 4
19
5
408
600
500
270 min
300 mi
n
120
212
34
ø6
4 отв.
Винты
М5х40
Шайба 5
15
2
408
558
458
20
270 min
300 mi
n
120
212
34
ø6
4 отв.
RU
22

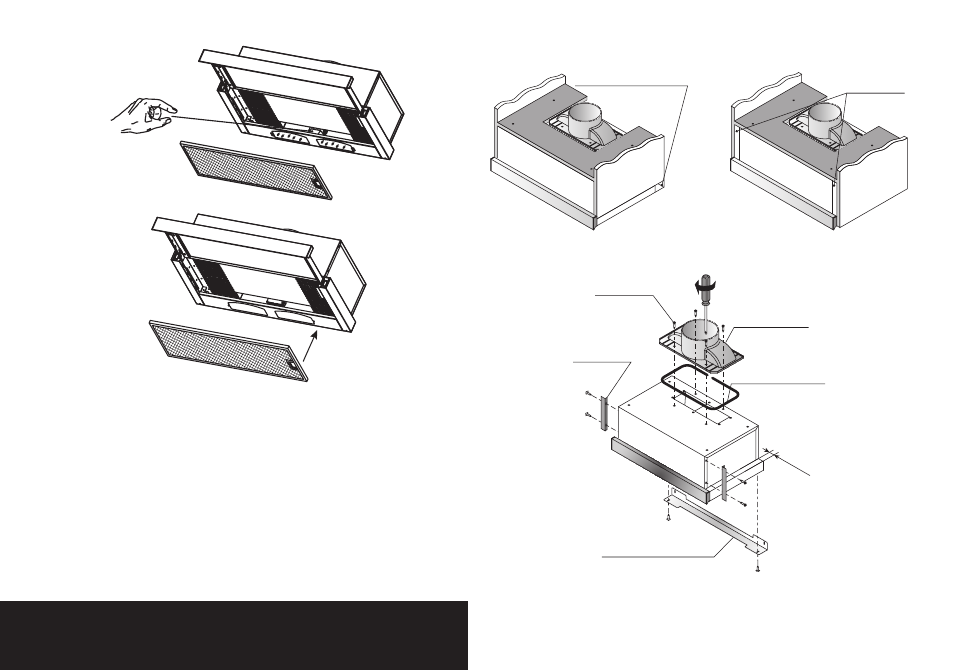

Внутри вытяжки, между стеклом и патроном с электро-
лампами, находится пенопластовый транспортировочный
фиксатор.
Перед включением и эксплуатацией обязательно удали-
те пенопластовый фиксатор, так как его присутствие внут-
ри во время работы может привести к поломке изделия.
1. Снимите алюминиевые фильтры.
2. Удалите фиксатор.
3. Установите на место алюминиевые фильтры.
ПОДгОТОВКА К УСТАНОВКЕ
УСТАНОВКА ВЫТЯжКИ НА СТЕНУ
Рис. 1
Рис. 2
Вариант 1
Вариант 2
Адаптер
воздуховода
Планка
крепежная
малая
Планка крепежная
большая
Уплотнительный
шнур
Саморезы
3,9х9,5
22 мм
Планка
крепежная
малая
Планка крепежная
большая
