Выходы данной системы:
•
Используйте сабвуферный выход для подсоединения данного устройства к НЧ-громкоговорителям.
•
Вы можете использовать встроенный усилитель для подключения к фронтальному выходу /
тыловому выходц.
•
При установке переключателя в положение 3WAY режим настройки баланса «фронт-тыл» недоступен.
Для предотвращения внешних шумов в вашей аудио системе
придерживайтесь следующих правил.
•
Аудио система и относящиеся к ней соединительные кабели должны располагаться не
менее, чем на расстоянии 10см от жгута электрической системы автомобиля.
•
Располагайте провода питания как можно дальше от всей остальной проводки.
•
Надежно подсоединяйте заземляющий провод только к неокрашенной металлической
поверхности шасси автомобиля (при необходимости отскоблите слой краски).
•
Если вы дополнительно приобрели шумоподавитель, подсоедините его как можно дальше
от аудио системы. Ваш дилер Alpine может предложить вам одну из моделей
шумоподавителей Alpine, поэтому обращайтесь к нему за более подробной информацией.
•
Ваш дилер Alpine прекрасно осведомлен о том, какими способами можно предотвратить
шумовые помехи, поэтому вы можете получить у него консультацию по этому вопросу.
22
23
24
25
&
Ai-NET разъем
Соедините его с выходным или входным разъемом другого устройства
(чейнджера компакт-дисков, эквалайзера, iPOD адаптера
*2
и т.п.),
оборудованного шиной Ai-NET
*2
В случае подсоединения iPOD-плеера вам необходимо приобрести
дополнительно интерфейсный адаптер КСА-420i. За более подробной
информацией обратитесь к инструкции по эксплуатации КСА-420i.
*
Разъем для подключения интерфейсного блока дистанционного управления
Для подсоединения к интерфейсному блоку дистанционного управления.
Патрон плавкого предохранителя (10 А)
Выходные RCA разъемы тылового канала
Красный - правый, белый - левый.
Выходные RCA разъемы фронтального канала
Красный - правый, белый - левый.
RCA разъемы выходного сигнала сабвуфера
Красный - правый, белый - левый.
Установка переключателя 3 WAY/2 WAY
Установите данный переключатель в положение, соответствующее
конфигурации вашей аудио системы.
Системный переключатель
При подсоединении процессора, снабженного шиной Ai-NET, установите
данный переключатель в положение EQ/DIV/ Если не подсоединено ни одно
из устройств, оставьте переключатель в положении NORM.
•
Перед тем,как перевести переключатель в другое положение, отключите питание
системы.
Разъем питания
Ai-NET кабель (входит в комплект поставки CD-чейнджера)
RCA кабель - удлинитель (приобретается дополнительно)
DC/DC адаптер (только для CDA-9855R):
•
Не устанавливайте адаптер в местах, подверженных сырости, например, под ковриком или
кондиционером, так как это может привести к выходу его из строя.
•
Не прокладывайте кабель DC/DC адаптера вместе с другими аудио кабелями. В противном
случае возможно появление наведенных шумов в вашей системе.
•
Размещайте DC/DC адаптер как можно дальше от антенных кабелей и задней стенки
автомагнитолы. Невыполнение этого требования может стать причиной шумовых помех
при приеме радиопередач.
Антенный JASO/ISO-переходник (приобретается дополнительно)
В зависимости от типа вашего автомобиля, вам может потребоваться
антенный ISO-JASO-переходник.
26
27
28
29
30
31
32
Фронт. ВЧ-
громкогово-
ритель (Лев.)
Тыловой ВЧ-
громкогово-
ритель (Лев.)
НЧ- громкого-
воритель (Лев.)
Фронт. ВЧ-
громкогово-
ритель (Пр.)
Тыловой ВЧ-
громкогово-
ритель (Пр.)
НЧ- громкого-
воритель (Пр.)
ВЧ- громко-
говоритель
(Лев.)
СЧ- громко-
говоритель
(Лев.)
НЧ- громкого-
воритель (Лев.)
ВЧ- громко-
говоритель
(Пр.)
СЧ- громко-
говоритель
(Пр.)
НЧ- громкого-
воритель (Пр.)

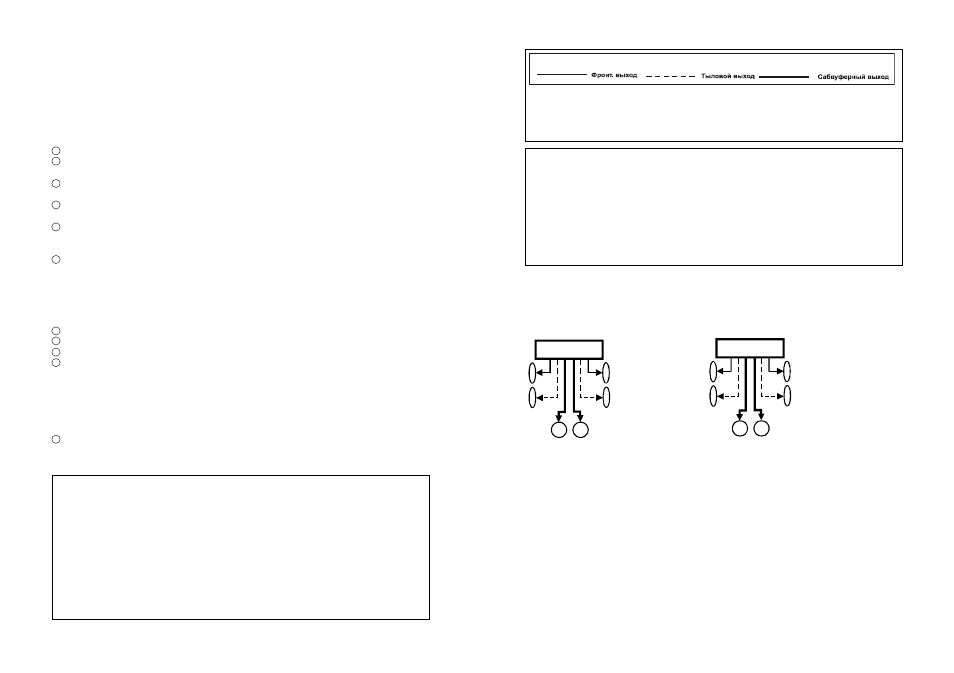

2-полосная система с диапазоном частот,
разделенным между ВЧ-диапазоном и НЧ-
диапазоном
Положение переключателя: F/R/Sub-W
3-полосная система с диапазоном частот,
разделенным между ВЧ-диапазоном,СЧ-
диапазоном и НЧ-диапазоном
Положение переключателя: 3WAY
