3
Установите CDA-9855R/CDA-9853R в приборную панель. По завершении установки
убедитесь, что стопорные лепестки переведены в нижнее положение. Для этого
плотно прижмите магнитолу и отогните лепестки вниз с помощью небольшой
отвертки. Это обеспечит надежную фиксацию вашей системы в приборной панели.
Затем установите съемную переднюю панель.
Стопорный лепесток
Демонтаж системы
1
Отсоедините съемную лицевую панель.
2
С помощью небольшой отвертки (или аналогичного инструмента) переведите
стопорные лепестки в верхнее положение (см. выше). По завершении
разблокировки каждого из штифтов, слегка вытяните систему из монтажной
коробки, чтобы убедиться в возможности демонтажа системы.
3
Вытяните систему из приборной панели до конца.
83
Если ваш автомобиль оборудован кронштейном, вверните длинный шестигранный болт
в заднюю панель CDA-9855R/CDA-9853R и установите на него резиновую заглушку. В
случае отсутствия в вашем автомобиле приспособлений для монтажа автомагнитолы,
закрепите вашу систему с помощью металлической ленты (в комплект поставки не
входит). Подсоедините все провода в соответствии со схемой, приведенной в разделе
“Подсоединения”.
•
При монтаже используйте соответствующие винты*.
<ЯПОНСКИЕ АВТОМОБИЛИ>
Передняя рамка
Винты (М5х8)
(прилагаются)
Монтажная рамка
Ваш аппарат
82
Установка
Металлическая
пластина
Съемная лицевая панель
Внимание
При установке данной системы в автомобиль не отсоединяйте съемную лицевую панель.
Если съемная лицевая панель будет отсоединена во время установки, вы
можете приложить излишние усилия и помять металлическую пластину,
поддерживающую лицевую панель.
Предостережение
Не блокируйте штатный вентилятор или теплоотводы системы, так как это
препятствует свободной циркуляции воздуха. В противном случае существует
риск перегрева аппарата и возгорания.
Вентиляционное отверстие
Задняя стенка CDA-9855R/CDA-9853R

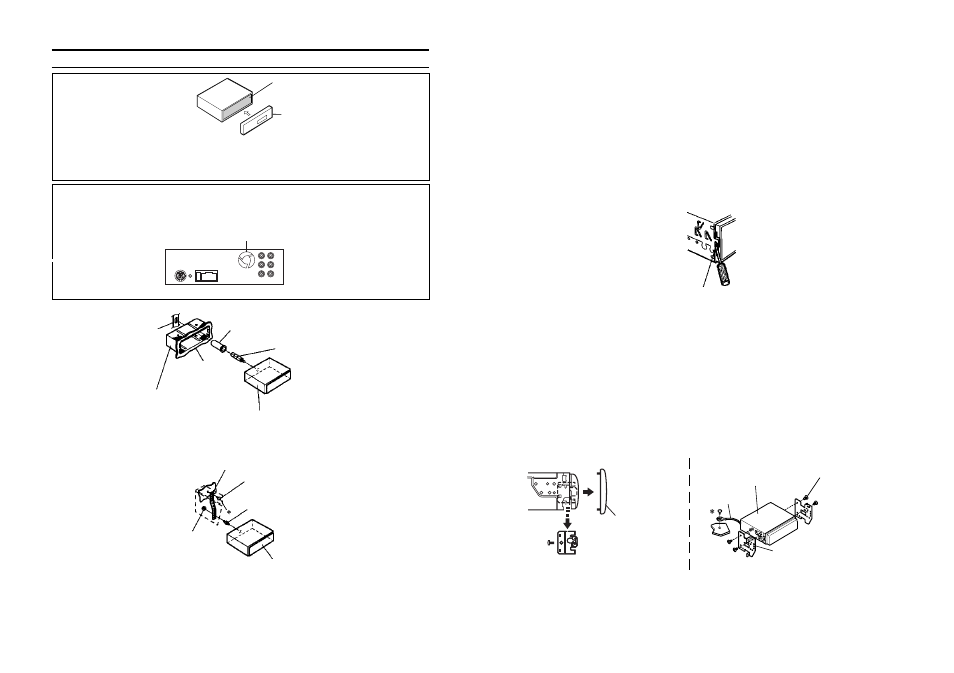

Отделите монтажную коробку от вашего аппарата (см. ниже). Установите
монтажную коробку в приборную панель.
1
Шестигранный болт
(прилагается)
Резиновая заглушка
(прилагается)
Приборная
панель
Монтажная коробка
(прилагается)
Кронштейн
Ваш аппарат
2
Металлическая лента
Винт
Болт
Шестигранная
гайка (М5)
Ваш аппарат
