Подсоединения – Инструкция по эксплуатации Alpine CDA-9855R RU
Страница 43
Разъем канала связи «Amplifier Link» / интерфейса штатного дисплея.
Обеспечивает вывод сигналов управления на канал связи «Amplifier Link» / интерфейс
штатного дисплея.
Интерфейс «Amplifier Link»: подсоедините его к поддерживающему канал
связи «Amplifier Link» внешнему усилителю мощности, используя интерфейс
для подключения усилителя КСЕ-511М (приобретается дополнительно).
Интерфейс штатного дисплея: подсоедините его к интерфейсному блоку
штатного дисплея (приобретается дополнительно).
•
Для одновременного подключения к интерфейсам КСЕ-511М и штатного дисплея используйте
кабель-разветвитель (приобретается дополнительно).
•
За более подробной информацией относительно выполнения необходимых подсоединений
обратитесь к ближайшему дилеру Alpine.
Антенный разъем
Входной провод аудио прерывателя (Розовый / Черный)
Подсоедините этот провод к выходу аудио интерфейса радиотелефона, с
помощью которого обеспечивается закорачивание на массу при получении
телефонного вызова.
Провод дистанционного включения (Синий/Белый)
Соедините этот провод с проводом дистанционного включения вашего
усилителя мощности или процессора сигналов.
Провод подсветки дисплея (Оранжевый)
Данный провод можно соединить с проводом подсветки приборов на
приборной доске. Это позволит вам осуществлять управление подсветкой
панели управления вашей системы.
Провод прерывателя питания (Зажигание) (Красный)
Подсоединяйте этого провод к свободному разъему блока плавких
предохранителей автомобиля или к любому другому неиспользуемому
источнику питания, обеспечивающему (+) 12 В, только при включенном
зажигании или положении АСС.
Провод заземления (Черный)
Подсоедините этот провод к качественному заземлителю на шасси
автомобиля. Удостоверьтесь, что в точке подсоединения провод
соприкасается с неокрашенной металлической поверхностью и что
подсоединение выполнено надлежащим образом, с использованием
прилагаемого металлического шурупа.
Провод автоматической антенны (Синий)
Подсоедините этот провод к разъему +В вашей автоматической антенны
(если имеется)
•
Этот провод должен использоваться только для управления автоматической
антенной автомобиля. Не допускается его использование для включения
усилителя, процессора сигналов и т.п..
Провод питания (Желтый)
Подсоедините этот провод к плюсовой (+) клемме аккумуляторной батареи.
Разъем питания ISO
ISO разъем (выход динамика)
К выходу левого тылового (+) динамика (Зеленый)
~
К выходу левого тылового (-) динамика (Зеленый/Черный)
!
К выходу левого фронтального (+) динамика (Белый)
@
К выходу левого фронтального (-) динамика (Белый/Черный)
#
К выходу правого фронтального (-) динамика (Серый/Черный)
$
К выходу правого фронтального (+) динамика (Серый)
%
К выходу правого тылового (-) динамика (Фиолетовый/Черный)
^
К выходу правого тылового (+) динамика (Фиолетовый)
1
4
5
6
7
8
9
10
11
12
2
3
85

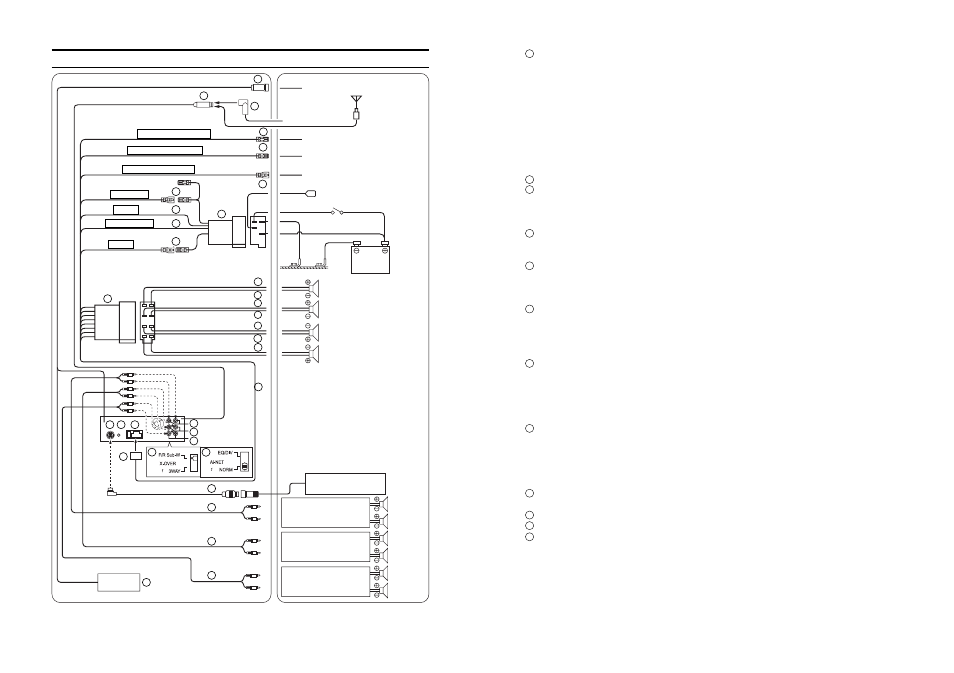

Подсоединения
32
3
4
5
9
8
7
6
10
11
12
13
14
15
16
17
18
19
21 22
20
28
26
29
30
Розовый/Черный
ВХОД АУДИО ПРЕРЫВ.
Синий/Белый
Оранжевый
ДИСТАНЦИОННОЕ ВКЛ.
ПОДСВЕТКА ДИСПЛЕЯ
Красный
Черный
Синий
Желтый
ЗАЖИГАНИЕ
МАССА
АККУМ.
АВТ.АНТЕННА
Зеленый
Зеленый/Черный
Белый
Белый/Черный
Серый/Черный
Серый
Фиолетовый/Черный
Фиолетовый
Антенный JASO штекер
Антенна
Антенный ISO
штекер
К радио телефону
К усилителю или эквалайзеру
К проводу подсветки приборов
К автоматической антенне
Замок
зажигания
Аккумулят.
батарея
Динамики
Тыловой левый
Фронтальный левый
Фронтальный правый
Тыловой правый
Чейнджер компакт-дисков
(приобретается отдельно)
Динамики
Тыловой
левый
Фронтальный
левый
Фронтальный
правый
Тыловой
правый
Сабвуферы
Усилитель
Усилитель
Усилитель
К интерфейсу штатного дисплея
1
2
23
24
25
27
30
30
31
*1 Данная табличка прикреплена к основанию аппарата.
