5

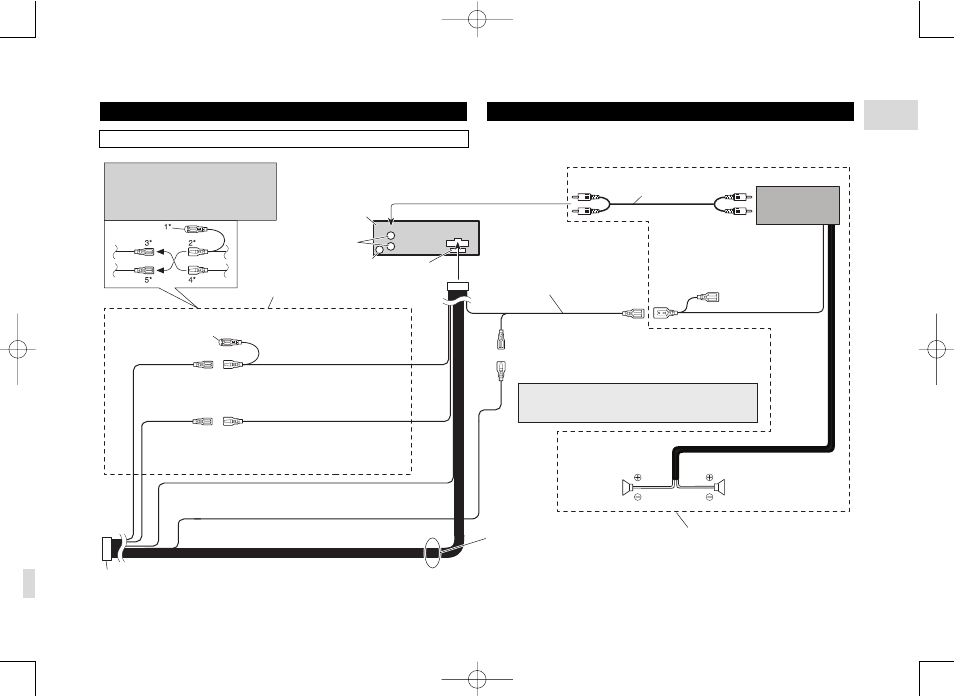

Установка системы
Это устройство соответствует новой системе цветов проводов
Провода к акустическим системам
Белый: фронтальная левая +
Белый/черный: фронтальная левая
Серый: фронтальная правая +
Серый/черный: фронтальная правая
Зеленый: тыловая левая +
Зеленый/черный: тыловая левая
Фиолетовый: тыловая правая +
Фиолетовый/черный: тыловая правая
Примечание:
В зависимости от типа автомобиля функции проводов 3*
и 5* могут отличаться. Для этого устройства необходимо
соединить провода 2* и 5*, а также провода 4* и 3*.
Эта система
Тыловой выход
Антенное гнездо Предохранитель
Соедините друг с другом
провода одного цвета
Заглушка (1*)
Если эта клемма не используется, то заглушку не снимайте.
Желтый (3*)
Поддерживающее
питание
(или дополнительное)
Желтый (2*)
К клемме, на которой всегда имеется напряжение
питания вне зависимости от положения ключа зажигания
Красный (5*)
Дополнительное
(или поддерживающее
питание)
Красный (4*)
К клемме, напряжение на которую подается ключом зажигания
(12 В постоянного тока) (Включено/Выключено)
Черный (масса)
К корпусу (массе) автомобиля
ISO разъем
Примечание:
В некоторых автомобилях ISO разъем может состоять из двух частей. В этом случае необходимо подключить обе части.
Подключение кабелей с RCA разъемами
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Синий/белый
К схеме включения усилителя мощности
(макс. 300 мА, 12 В постоянного тока)
Система дистанционного управления
Синий/белый (7*)
К клемме реле управления антенной (макс.
300 мА, 12 В постоянного тока)
Синий/белый (6*)
Цоколевка ISO разъема зависит от типа автомобиля. Соединяйте контакты 6* и 7*
в том случае, если контакт 5* служит для управления антенной. В автомобилях дру
гого типа контакты 6* и 7* соединять нельзя.
Левая задняя
акустическая
система
Правая задняя
акустическая система
Эти соединения производите при наличии опционального усилителя.
