4
Установка системы
Подключение блоков
Примечания:
Эта система предназначена для использования в автомобилях с 12 вольтовым аккумулятором, у которых с
корпусом соединен отрицательный полюс (минус на массе). Перед установкой системы в легковой автомо
биль, грузовик или автобус проверьте напряжение аккумулятора.
Во избежание коротких замыканий в электрических цепях, обязательно перед установкой аппаратуры отк
лючите отрицательный полюс аккумулятора.
При подключении к системе усилителя мощности и других дополнительных устройств, сначала ознакомь
тесь с инструкциями по их использованию и только потом производите подключения.
Зафиксируйте соединительные провода с помощью специальных хомутиков или с помощью изоляционной
ленты. Для защиты монтажных проводов в тех местах, где они соприкасаются с металлическими узлами,
изолируйте их с помощью изоляционной ленты.
Прокладывайте соединительные провода таким образом, чтобы их не задевали никакие движущиеся дета
ли, такие, как рычаг коробки передач, ручной тормоз и салазки сидений. Не прокладывайте соединитель
ные провода в таких местах, где может быть повышенная температура, например, у места выхода горячего
воздуха из обогревателя. Если изоляция соединительных проводов расплавится или протрется, то сущест
вует вероятность возникновения короткого замыкания.
Не пропускайте желтый провод в двигательный отсек, для его подключения к аккумулятору, через отверс
тие. При таком соединении может быть повреждена изоляция провода, что может привести к очень опас
ному короткому замыканию.
Не закорачивайте никакие провода, поскольку схема защиты может не сработать.
Никогда не подавайте питание на дополнительное оборудование путем срезания изоляции с проводов пи
тания системы и прикручивания к ним проводов от оборудования, поскольку при этом может быть превы
шена токовая нагрузочная способность проводов, что может привести к их перегреву.
При замене предохранителе убедитесь в том, что вместо сгоревшего вы устанавливаете предохранитель та
кого же номинала.
Поскольку в системе используется схема защиты от перегрузок, не соединяйте акустические системы не
посредственно с корпусом автомобиля и не объединяйте отрицательные полюсы левой и правой акустичес
ких систем.
Акустические системы, подключаемые к этой системе, должны иметь достаточную мощность (номинальная
мощность не менее 45 Вт) и сопротивление от 4 до 8 Ом. Подключение акустических систем, не имеющих
соответствующей мощности и сопротивления, может привести к тому, что они могут загореться, перегре
ваться или вообще испортиться.
При включении этой системы на синий/белый провод поступает контрольный сигнал. Подключайте этот
провод к клемме схемы дистанционного управления внешнего усилителя мощности или к реле схемы уп
равления антенной радиоприемника. (максимальный ток 300 мА при напряжении 12 В постоянного тока).
Если в автомобиле установлена активная антенна, то подключайте этот провод к клемме питания усилите
ля антенны.
При использовании с этой системой внешнего усилителя мощности обратите внимание на то, чтобы си
ний/белый провод не был подключен к клемме питания внешнего усилителя мощности. Аналогично, не
подключайте этот провод к клемме питания привода антенны. Подобное подключение может привести к по
вышенному потреблению тока и неправильной работе устройств.
Во избежание короткого замыкания, замотайте неподключенные провода изоляционной лентой. Изолируй
те неиспользуемые провода акустических систем, поскольку если их не изолировать, то также существует
опасность короткого замыкания.
Если эта система установлена в автомобиле, который не имеет АСС (дополнительного) положения ключа за
жигания, то красный провод от системы должен быть подключен к клемме, связанной с операциями ключа
зажигания ON/OFF [Включено/Выключено]. Если этого не сделать, то аккумулятор автомобиля за ваше от
сутствие в течение нескольких часов может разрядиться.

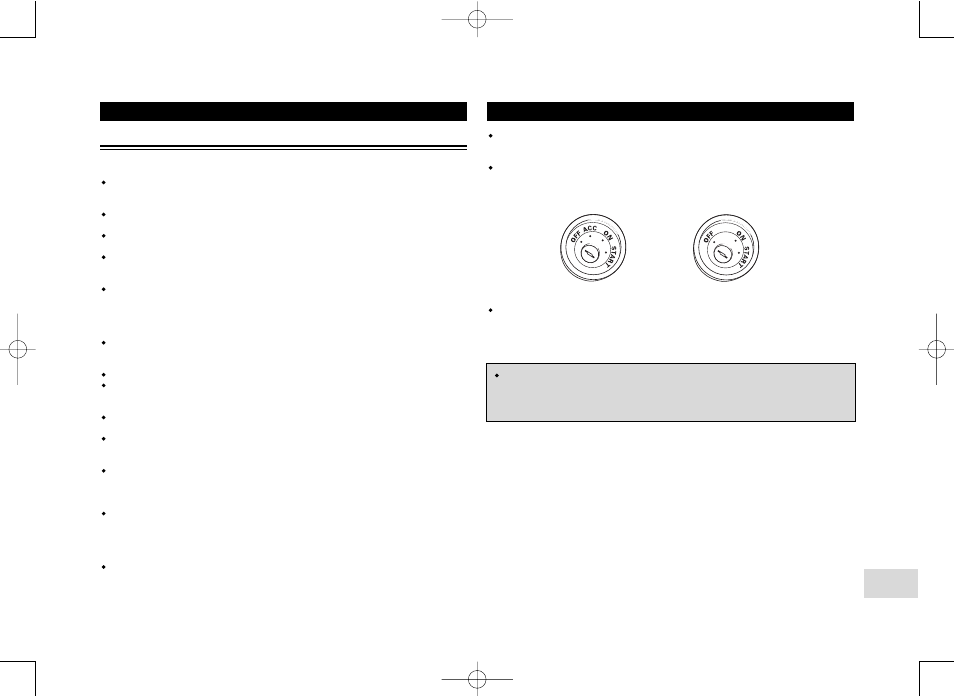

АСС положение ключа зажигания АСС положения нет
Черный провод является проводом, соединяемым с корпусом. Присоединяйте этот провод к корпусу от
дельно от проводов других устройств, соединяемых с корпусом и потребляющих большой ток.
Если вы соедините эти провода вместе, и они случайно отключатся от корпуса, то может возникнуть риск
повреждения аппаратуры или возгорания.
Обратите внимание на то, что провода для данной системы и для других устройств могут иметь разные
цвета, даже если они имеют одну функцию. Поэтому при подключении этой системы к другому обору
дованию ознакомьтесь с инструкциями по использованию дополнительного оборудования и определи
те провода, имеющие одинаковые функции и которые необходимо соединить вместе.
