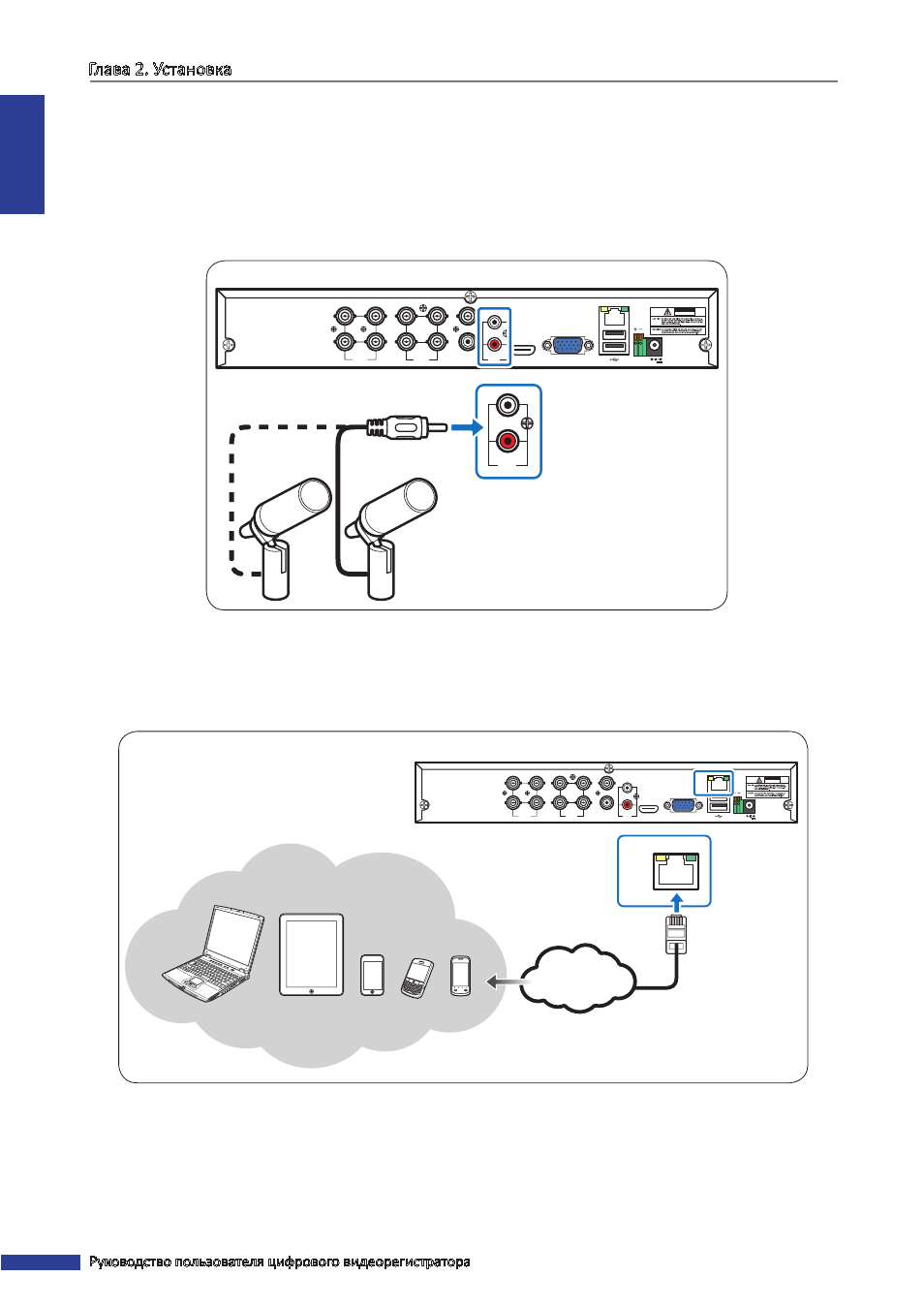

Глава 2. Установка
18
Руководство пользователя цифрового видеорегистратора
РУССКИЙ
2.5 Подключение микрофонов
Данный цифровой видеорегистратор поддерживает 2 каналов аудиовходов. Микрофоны можно подключить
через разъемы RCA.
2.5.1 Подключение к RCA-разъему
Подключите микрофон(ы) к RCA-разъему, как показано на иллюстрации.
2.6 Подключение к сети
Для осуществления удаленного мониторинга подключите цифровой видеорегистратор к Интернету
посредством проводного сетевого подключения.
VIDEO
INPUT
RS-485
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
LAN
Internet
Кабель RJ-45
Ноутбук, ПК
Планшетный ПК
Мобильные телефоны
4-канальный и 8-канальный цифровые видеорегистраторы
1
Подключите разъем RJ-45 на одном конце кабеля к порту ЛВС на задней панели цифрового
видеорегистратора.
2
Подключите разъем на другом конце кабеля непосредственно к порту ЛВС маршрутизатора или сетевого
коммутатора.
После подключения настройте цифровой видеорегистратор для передачи данных по сети. Подробные
сведения см. в разделе
«4.4 Настройка сети» на стр. 46
.
