Глава 1. Общие сведения об изделии
Руководство пользователя цифрового видеорегистратора
11
РУССКИЙ

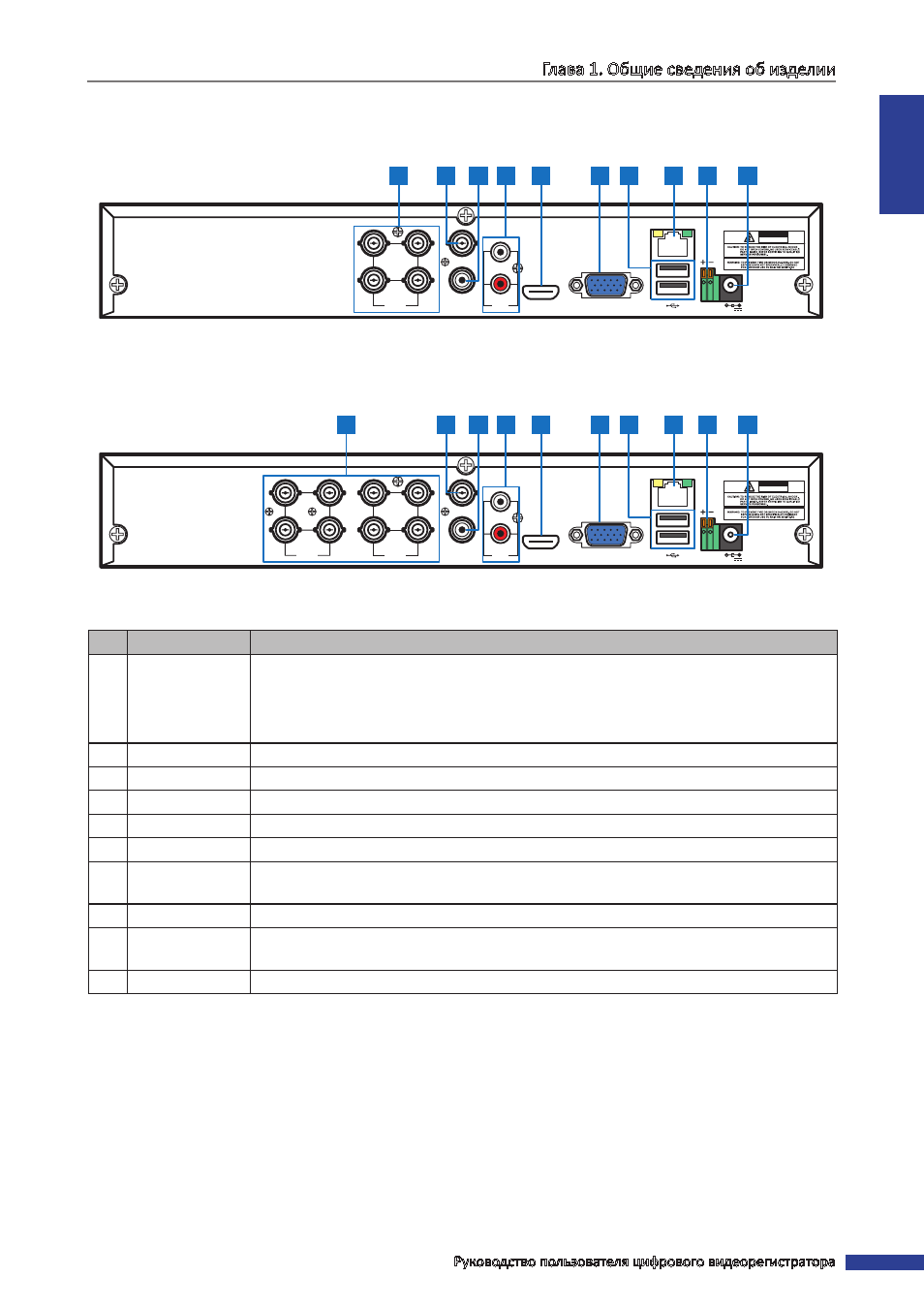

1.3.2 Задняя панель
4-канальный цифровой видеорегистратор
LAN
RS-485 VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
1 6 7 9 10 8 3 2 4 5
8-канальный цифровой видеорегистратор
VIDEO
INPUT
RS-485 VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
1 3 2 6 7 9 10 8 4 5
№ Разъем Описание
1 Видеовходы
8-канальный цифровой видеорегистратор: эти BNC-разъемы предназначены для
подключения до 8 источников входного видеосигнала.
4-канальный цифровой видеорегистратор: эти BNC-разъемы предназначены для
подключения до 4 источников входного видеосигнала.
2 Видеовыход Этот BNC-разъем предназначен для подключения устройства вывода видеосигнала.
3 Аудиовыходы Этот RCA-разъем предназначен для подключения устройства вывода аудиосигнала.
4 Аудиовходы Подключение до 2 источников входного аудиосигнала через разъемы RCA.
5 Выход HDMI Этот разъем предназначен для подключения к HDMI-входу монитора.
6 Выход VGA Этот разъем предназначен для подключения VGA-монитора.
7
Порты USB Этот порт предназначен для подключения USB-мыши, флэш-накопителя или другого
внешнего запоминающего устройства.
8 ЛВС Этот разъем RJ-45 предназначен для подключения к локальной сети.
9
Разъем RS-485 Этот разъем для подключения скоростной купольной видеокамеры посредством
интерфейса RS-485.
10 Гнездо питания Это гнездо служит для подключения блока питания.
