Глава 2. Установка
Руководство пользователя цифрового видеорегистратора
17
РУССКИЙ

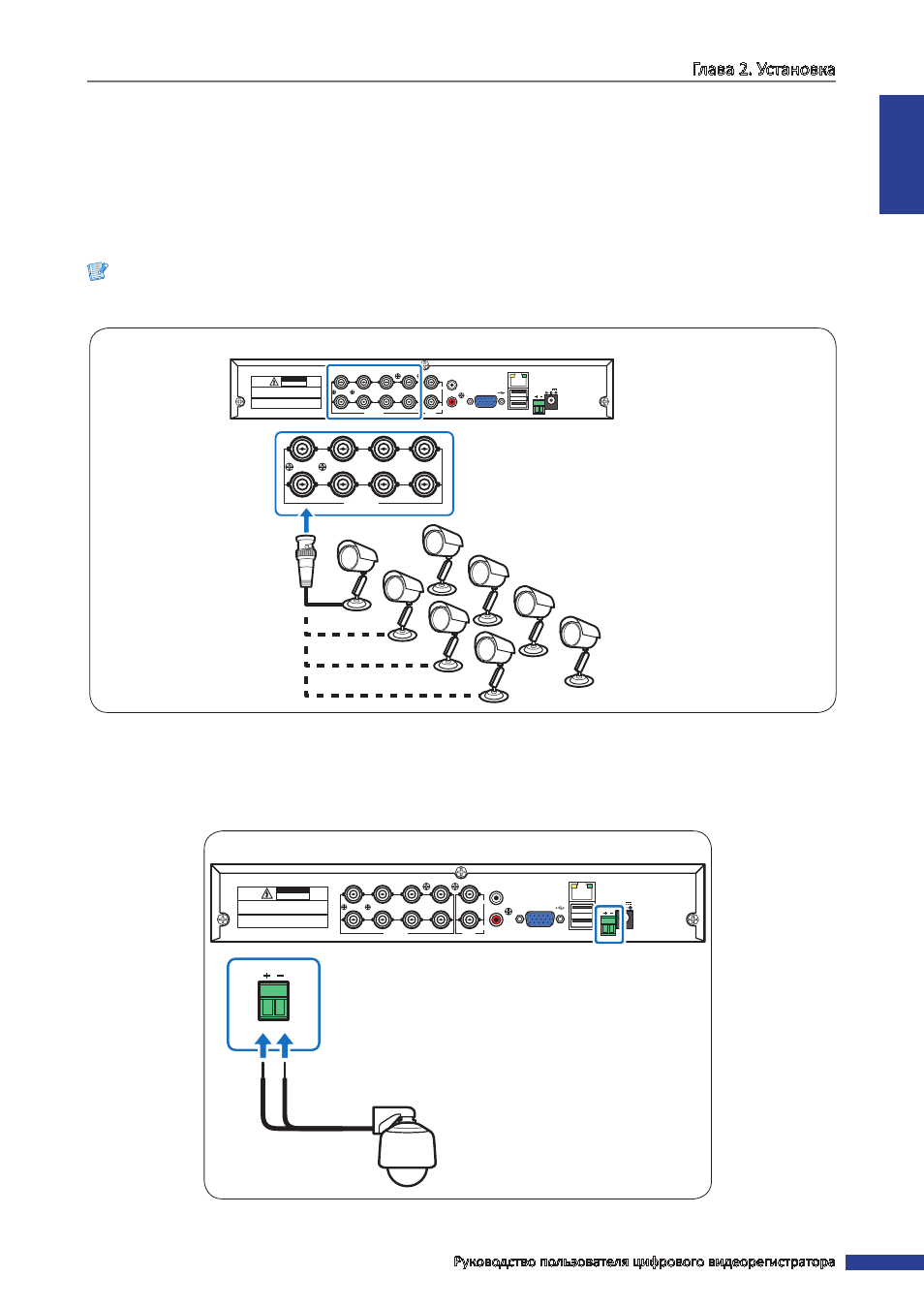

2.4 Подключение камер
Подключите кабели камер к разъемам BNC или RS-485 видеовходов цифрового видеорегистратора.
2.4.1 Подключение к BNC-разъемам
Подключите кабели камер к BNC-разъемам видеовходов цифрового видеорегистратора, как показано на
иллюстрации.
Примечание
На иллюстрации ниже показан 8-канальный видеорегистратор. На 4-канальном цифровом
видеорегистраторе имеется только четыре видеовхода с BNC-разъемами.
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
3
4
1
2
7
8
5
6
VIDEO INPUT
4-канальный и 8-канальный цифровые видеорегистраторы
BNC-кабель
Камера
2.4.2 Подключение к разъему RS-485
В случае использования скоростной купольной PTZ-камеры подключите кабель камеры к разъему RS-485
видеовхода цифрового видеорегистратора.
RS-485
3
4
1
2
1
2
VIDEO
OUTPUT
7
8
5
6
VIDEO INPUT
AUDIO
OUTPUT
AUDIO
INPUT
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK.
DO NOT OPEN COVERS. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD. DO NOT
EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR
OUTDOOR USE TO RAIN OR MOISTURE.
RS-485
Скоростная купольная камера
4-канальный и 8-канальный цифровые видеорегистраторы
