РУССКИЙ
Серия Aurora: Введение
Руководство пользователя цифрового видеорегистратора
7
Введение
Общие сведения об изделии

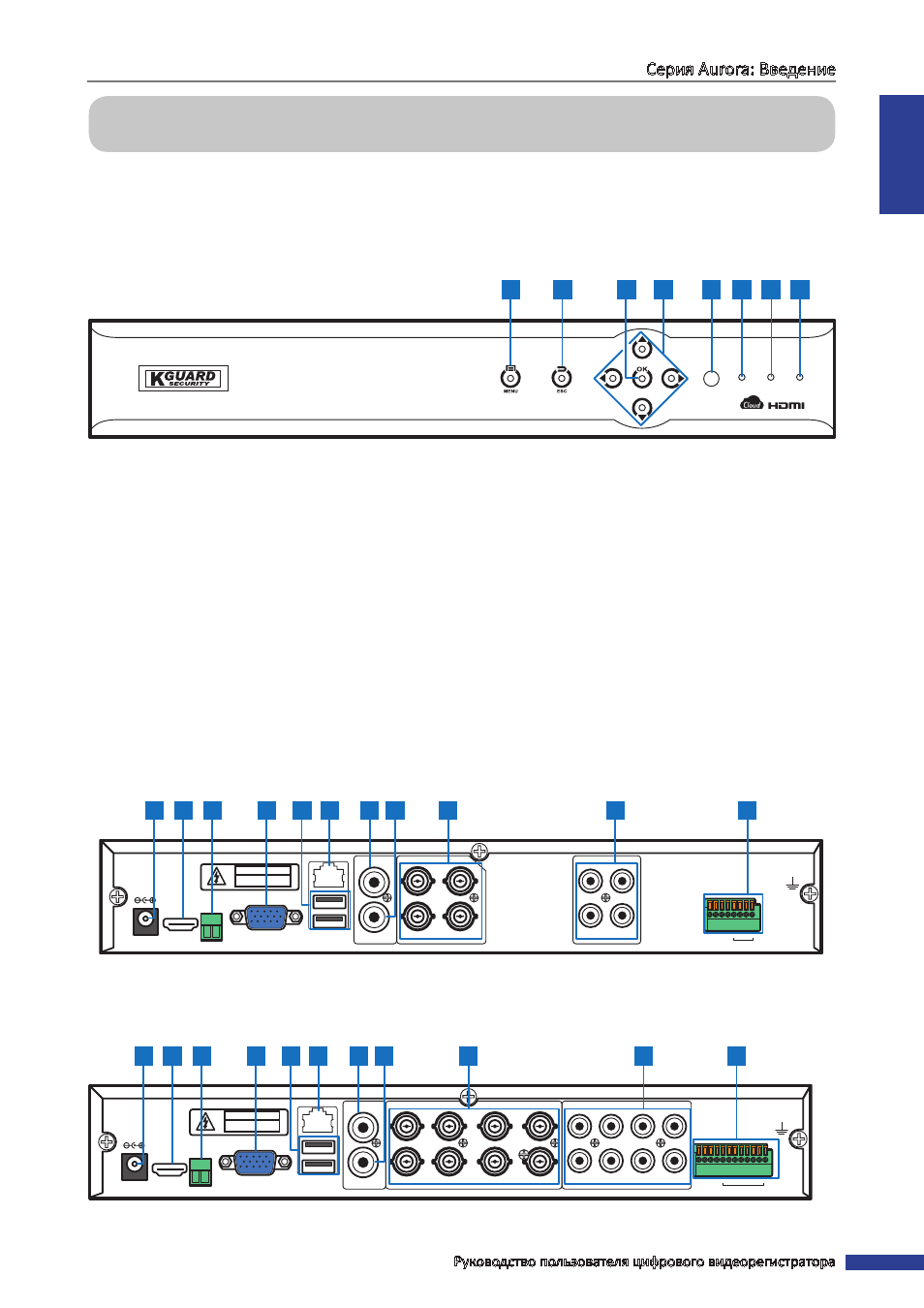

На передней панели
HDD
LINK
POWER
4 CH
1
2
3
5
6
7
8
4
1) Меню: Нажимайте эту кнопку для входа в меню.
5) ИК-приемник: Принимает входящие команды от
пульта ДУ.
2) Отмена: Нажимайте эту кнопку для выхода из
текущего меню.
6) Индикатор жесткого диска: Этот индикатор
светится синим цветом при доступе к жесткому
диску.
3) OK: Нажмите эту кнопку для перехода к
выбранному пункту меню и подтверждению
настройки.
7) Индикатор связи: Этот индикатор светится
зеленым цветом при активном подключении к
сети через порт ЛВС.
4) Клавиши направления: Нажимайте эту кнопку
для навигации по меню.
8) Индикатор питания: Загорается красным цветом
при включенном питании.
Задняя панель
4-канальный цифровой видеорегистратор
AUDIO OUT
VIDEO IN
AUDIO IN
VIDEO OUT
RJ45
USB 2.0
VGA
HDMI
DC+12V
IN
ALM IN
GND
GN
D
NO CO
M
GN
D 1 2 3 4
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
48
48
1
3
1
3
2
4
2
4
6
1
2
3
4
5
7 8
9
10
11
8-канальный цифровой видеорегистратор
AUDIO OUT
VIDEO IN
AUDIO IN
VIDEO OUT
RJ45
USB 2.0
VGA
HDMI
DC+12V
IN
GND
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
48
48
1
3
5
7
1
3
5
7
2
4
6
8
2
4
6
8
ALM IN
GN
D
NO CO
M
GN
D 1 2 3 4 5 6 7 8
6
1
2
3
4
5
7 8
9
10
11
