Подключение других устройств
4-канальный и 8-канальный цифровые видеорегистраторы
AUDIO OUT
VIDEO IN
AUDIO IN
VIDEO OUT
RJ45
USB 2.0
VGA
HDMI
DC+12V
IN
GND
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
48
48
1
3
5
7
1
3
5
7
2
4
6
8
2
4
6
8
ALM IN
GN
D
NO CO
M
GN
D 1 2 3 4 5 6 7 8
AUDIO OUT
VIDEO IN
AUDIO IN
VIDEO OUT
RJ45
USB 2.0
VGA
HDMI
DC+12V
IN
GND
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
48
48
1
3
5
7
1
3
5
7
2
4
6
8
2
4
6
8
ALM IN
GN
D
NO CO
M
GN
D 1 2 3 4 5 6 7 8

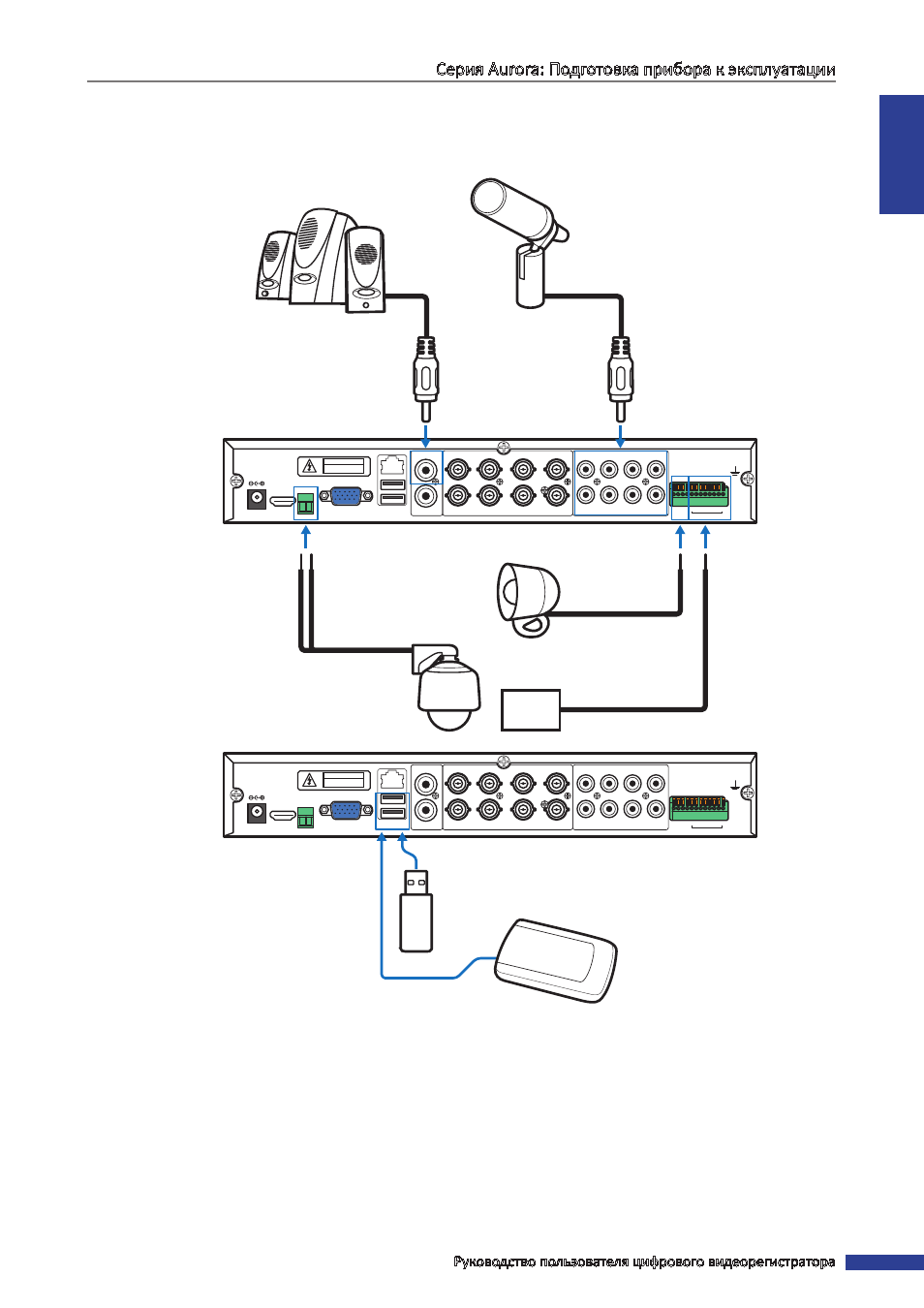

Скоростная
купольная камера
Датчик (вход)
Акустическая
система
Микрофон
Подключите АС с
помощью RCA-
кабеля.
Подключите микрофон с
помощью RCA-кабеля.
USB-накопитель
При использовании скоростной
купольной PTZ-камеры
подключите кабель камеры к
разъему RS-485 видеовхода
цифрового видеорегистратора.
Внешний
жесткий диск с
совместимым USB-
интерфейсом (2.0)
Выход сигнал.
Вход датчика
Устройство
сигнализации (выход)
