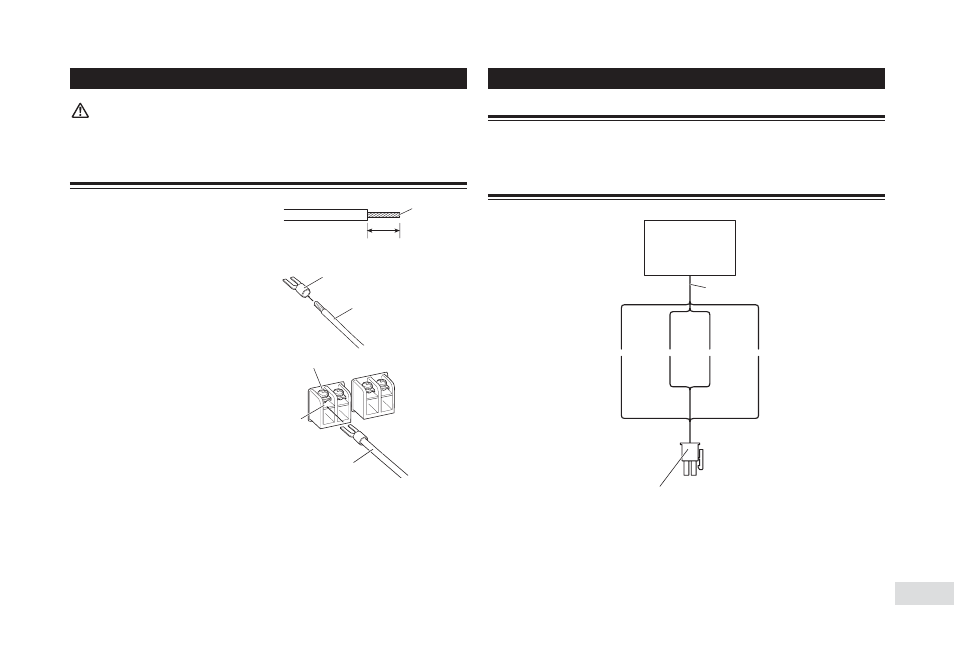

Подключение аппарата
ПРЕДОСТЕРЕЖЕНИЕ
Ненадежное закрепление винтом провода аккумулятора в разъеме может привести к перегреву
в области разъемов, повреждениям и травмам, включая небольшие ожоги.
Подключение к разъемам выхода на АС
1. С помощью кусачек или ножа очис
тите с концов проводов АС изоля
цию на расстояние около 10 мм, и
перекрутите оголенные концы.
Перекрутите
10 см
2. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
поставки не прилагаются.
● Для обжима наконечников на кончиках
проводов пользуйтесь плоскогубцами.
Наконечник
Провод АС
3. Подключите провода АС к разъемам
выхода на акустическую систему.
● Надежно закрепите провода АС винтами
разъемов.
Винт разъема
Разъем выхода
на АС
Провод АС
Использование входа АС
Подсоедините провода, выходящие из стереофонической акустической системы автомобиля к
усилителю, воспользовавшись прилагаемым входным разъемом АС.
● Не подсоединяйте одновременно вход RCA и вход АС.
Соединения при использовании АС
Стереофоническая сис
тема автомобиля
Провод выходного сигнала к АС
Белый/черный:
левый (—)
Серый/черный:
правый (—)
Белый: левый (+)
Серый: правый (+)
Входной соединитель АС
Для соединения с входными от АС гнездами
данного устройства
