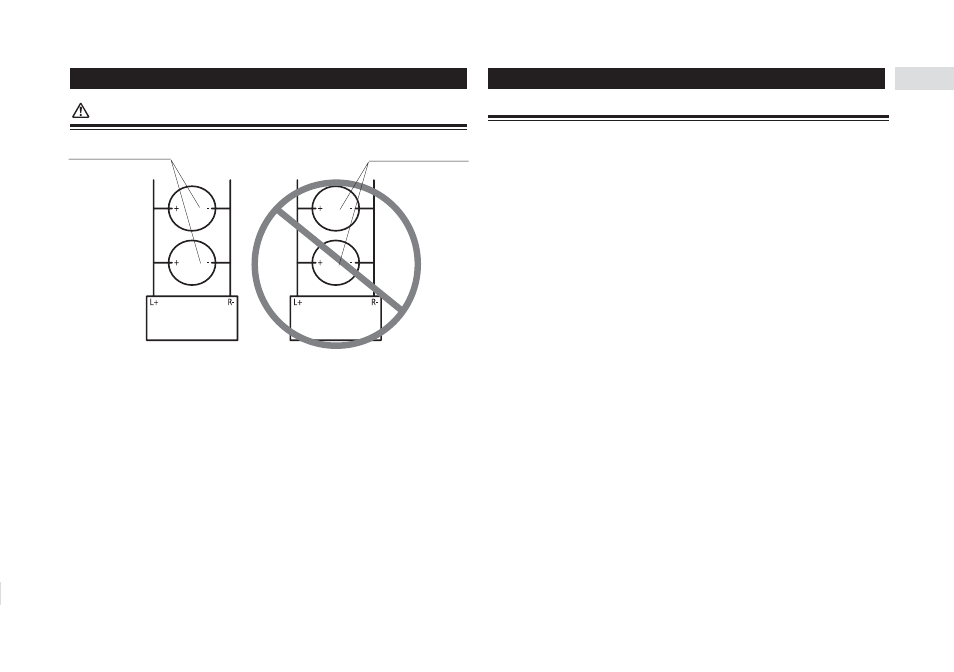

Рисунок А – правильно
Рисунок Б – неправильно
Акустическая система с сопротивлением
Акустическая система с сопротивлением
Усилитель Pioneer
Усилитель Pioneer
Режим 4 омного параллельного соединения
Режим 2 омного параллельного соединения
8 Ом
8 Ом
4 Ом
4 Ом
3
Прочтите до начала эксплуатации данного аппарата
ПРЕДОСТЕРЕЖЕНИЕ
НЕ подключайте и не используйте усилитель Pioneer с акустическими системами, имеющими
номинальное сопротивление 4 Ома (или меньше), соединенными параллельно, с результирую
щим сопротивлением 2 Ома (или меньше) (Рисунок В). Неправильное параллельное соедине
ние может привести к поломке усилителя, появлению дыма и перегреву. Поверхность усилите
ля также может нагреваться, в результате чего при касании к ней можно получить небольшие
ожоги.
Для правильного подключения и использования двухканального усилителя в режиме параллель
ного соединения и для обеспечения 4 омной нагрузки, соедините две акустические системы по
8 Ом параллельно, соединив их с гнездами Left+ [Левое] и Right [Правое] усилителя (Рисунок
А), или используйте одну 4 омную акустическую систему. При эксплуатации четырехканального
усилителя, следуйте схеме параллельного подсоединения выходов усилителя к акустическим
системам, как изображено на задней панели усилителя, и соедините две 8 омовых акустичес
кие системы параллельно, чтобы получить нагрузку в 4 Ом, или используйте одну 4 омовую
акустическую систему.
Если у вас есть какие либо вопросы, обращайтесь к местному авторизованному дилеру компа
нии Pioneer или в ближайший авторизованный сервисный центр Pioneer.
ПРЕДУПРЕЖДЕНИЯ
● Обязательно пользуйтесь специальными красными проводами аккумулятора и заземления
[RD 223], которые продаются отдельно. Подключите аккумуляторный провод непосредствен
но к положительной (+) клемме автомобильного аккумулятора, а провод заземления замкни
те на массу (подключите к корпусу автомобиля).
● Не прикасайтесь к усилителю мокрыми руками. Иначе вы можете получить удар электричес
ким током. Также не прикасайтесь к усилителю, когда он мокрый.
● В целях безопасного вождения автомобиля в транспортном потоке, сохраняйте громкость на
достаточно низком уровне, чтобы Вы могли слышать обычные звуки дорожного движения.
● Проверьте соединения источника питания и акустических систем, если перегорает предохра
нитель усилителя или предохранитель аккумуляторного провода, приобретенного Вами от
дельно. Найдите и устраните причину неисправности, после чего замените перегоревший
предохранитель новым предохранителем того же размера и номинала.
● Для предотвращения поломки усилителя и АС защитный контур будет отключать питание от
усилителя (звук при этом будет прекращаться) в случае возникновения ненормальных усло
вий. В таком случае выключите питание системы и проверьте соединения источника питания
и АС. Найдите причину и устраните неисправность.
● Если не можете обнаружить причину, обратитесь к дилеру.
● Во избежание поражения электрическим током или короткого замыкания во время выполне
ния соединений и установки, обязательно заранее отсоедините отрицательную ( ) клемму ак
кумулятора.
● Перед сверлением отверстий для установки усилителя убедитесь в том, что за панелью не на
ходятся никакие узлы или агрегаты. Обязательно защитите от повреждения все кабели и важ
ное оборудование, такие как топливопроводы, тормозные магистрали и электропроводка.
● НЕ допускайте контакта усилителя с жидкостями, которые могут, например, появиться в том
месте, где установлен усилитель. Результатом может быть поражение электрическим током.
Результатом контакта с жидкостями может быть также повреждение усилителя и АС, появле
ние дыма и перегрев. Кроме того, поверхность усилителя и поверхности подсоединенных АС
могут нагреваться, в результате чего, при касании к ним, можно получить небольшие ожоги.
