5
Подключение аппарата

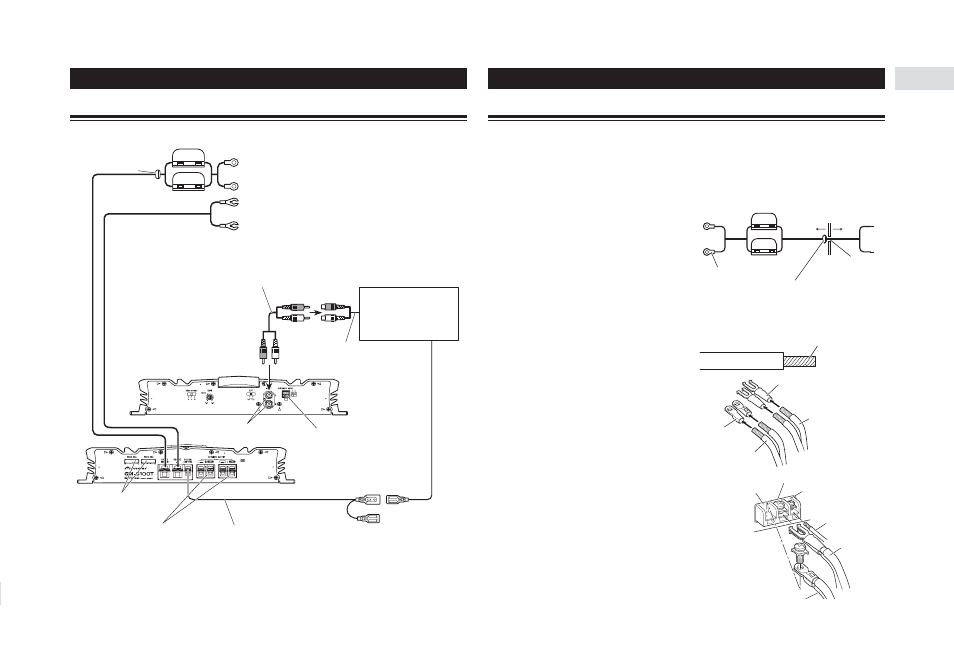

Схема cсоединения
Проходная изоляционная
втулка
Предохранитель (30 А)
Предохранитель (30 А)
Специальный красный провод аккумулятора [RD 223] (продается
отдельно)
После выполнения всех других соединений усилителя, соедините
им имеющийся на усилителе разъем для провода аккумулятора с
положительной (+) клеммой аккумулятора.
Провод заземления (черный) [RD 223] (продается отдельно)
Соедините с металлом кузова или шасси.
Соединительные провода со штекерами RCA (продаются отдельно)
Стереосистема автомо
биля с выходными гнез
дами RCA
Внешний выход
Передняя панель
Входные гнезда RCA
Разъем для подключения АС
Смотрите раздел «Использование
входа АС»
Предохранитель (30 А) х 2
Задняя панель
Разъем выхода на АС
Инструкции по подключению
акустических систем смотрите
в разделе «Подключение про
водов АС»
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанцион
ного управления системой на автомобильной стереосистеме (SYSTEM REMOTE CON
TROL). Гнездовой соединитель (розетку) можно подключить к разъему релейного уп
равления автоматической антенной. Если у автомобильной стереосистемы нет
разъема дистанционного управления системой, подключите штекер к клемме пита
ния через замок зажигания.
Подключение разъема питания
●
Обязательно пользуйтесь специальными красными проводами аккумулятора и заземления
[RD 223], которые продаются отдельно. Подключите аккумуляторный провод непосред
ственно к положительной (+) клемме автомобильного аккумулятора, а провод заземления
замкните на массу (подключите к корпусу автомобиля).
1. Проведите провод аккумулятора из мо
торного отсека в салон автомобиля.
●
После выполнения всех других соединений
усилителя, соедините им имеющийся на уси
лителе разъем для провода аккумулятора с
положительной (+) клеммой аккумулятора.
Предохранитель
(30 А)
Моторный
отсек
Салон
автомобиля
Предохранитель (30 А)
Положительная клемма
Вставьте в это отверстие ку
зова проходную изоляцион
ную резиновую втулку (коль
цевого типа).
Просверлите отверс
тие (14 мм в кузовеав
томобиля
2. Перекрутите конец аккумуляторного
провода, конец провода заземления и
конец провода дистанционного управ
ления системой.
Скрутите
3. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
не поставляются.
●
Для обжима наконечников на кончиках про
водов пользуйтесь плоскогубцами.
Наконечник
Наконечник
Провод заземления
Аккумуляторный
провод
4. Подключите провода к клеммам
●
Надежно закрепите провода винтами
разъемов
Разъем для
провода от ак
кумулятора
Разъем «GND» [Заземление]
Разъем дистан
ционного управ
ления системой
Провод дистан
ционного управ
ления системой
Провод зазем
ления
Аккумуляторный провод
