Индикатор включения питания
Индикатор питания загорается в том случае, если
питание устройства включено.
Переключатель BFC
(управление частотой биений)
Если при приеме при помощи автомобильной
стереосистемы радиостанций в диапазоне средних
или длинных волн (MW/LW) прослушиваются
тоны биений, то, используя небольшую отвертку
со стандартным наконечником, измените положе-
ние переключателя «BFC».
Установка переключателей LPF [Полоса пропускания низких частот] /HPF
[Полоса пропускания высоких частот] /BPF [Полоса пропускания средних
частот] и LOW [Низкий] / HIGH [Высокий]
В зависимости от типа автомобильной стереосистемы и используемых гром-
коговорителей установите переключатели так, как показано в таблице.
Переключатели
LPF/HPF/BPF
è
LOW/HIGH
Диапазон
частот на
выходе
Тип громкоговорителей
Примечания
HIGH
*
1
: 3
кГц - 9кГц
Средних частот
Подключены громкоговорители средних
частот
LPF
LOW
*
1
: 40
Гц - 120Гц
Низких частот (сабвуфер)
Подключен громкоговоритель низких
частот (сабвуфер)
HIGH
*
1
*
2
: 3
кГц - 9кГц Высоких частот (твитер) *
3
Подключен громкоговоритель высоких
частот (твитер)
HPF
LOW
*
1
: 40
Гц - 120Гц
Полный диапазон
Используется в том случае, если
необходимо отсечь диапазон очень низких
частот *
1
,
так как он не требуется для
используемого типа громкоговорителей
BPF (
для канала "А") *
4
*
1
: 40
Гц - 120Гц;
3
кГц - 9кГц
Средних частот
Подключены громкоговорители средних
частот
OFF [
выкл.]
Полный диапазон Полный диапазон
*
1
Смотрите раздел «Управление частотой отсечки»
*
2
Для канала «А» («CH A»), даже если установлена комбинация переключателей
«HPF» + «HIGH», можно выбирать только ту же частоту отсечки, что и при ком-
бинации «HPF» + «LOW», т.е. 40Гц - 120Гц.
*
3
Если громкоговоритель высоких частот подключается напрямую, то для канала
«В» («CH B») нужно установить комбинацию переключателей «HPF» + «HIGH».
*
4
Проверьте, чтобы переключатель «LOW/HIGH» был установлен в положение «HIGH».
11

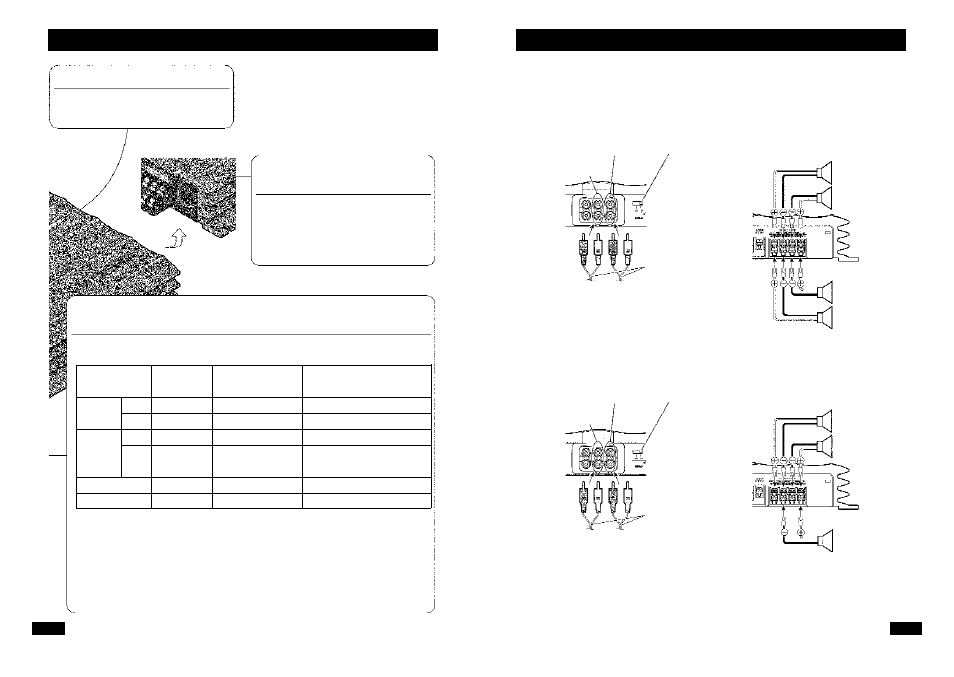

Подключение устройства
Режим выхода усилителя может быть четырехканальным, трехканальным (стерео + моно)
или двухканальным (стерео, моно). На рисунках показано, как соединить провода гром-
коговорителей с выходами усилителя в соответствии с используемым режимом.
Четырехканальный режим
Входные гнездовые
разъемы RCA канала «B»
(Правый)
Выход громкогово-
рителей «B»
(Левый)
Трехканальный режим
Входные гнездовые
разъемы RCA канала «B»
Входные гнездовые
разъемы RCA канала «A»
Переключатель выбора
входов RCA
Для двухканального
входа передвиньте пе-
реключатель влево. Для
четырехканального
входа передвиньте пе-
реключатель вправо.
(Правый)
Выход громкогово-
рителей «A»
(Левый)
Соединительные провода с
штыревыми разъемами RCA
(приобретаются отдельно)
От автомобильной стереосистемы (выход RCA)
Если используется только один входной разъем, например,
если автомобильная стереосистема имеет только один выход
(выход RCA), вставьте разъемы в гнезда RCA входа канала
«A», но не подключайте к гнездам RCA входа канала «B».
Входные гнездовые
разъемы RCA канала «A»
Переключатель выбора
входов RCA
Для двухканального
входа передвиньте пере-
ключатель влево. Для
четырехканального
входа передвиньте пере-
ключатель вправо.
(Правый)
Выход громкогово-
рителей «A»
(Левый)
Соединительные провода с
штыревыми разъемами RCA
( отдельно)
От автомобильной стереосистемы (выход RCA)
Если используется только один входной разъем, например,
если автомобильная стереосистема имеет только один выход
(выход RCA), вставьте разъемы в гнезда RCA входа канала
«A», но не подключайте к гнездам RCA входа канала «B».
Выход громкогово-
рителя «B»
(Моно)
