Содержание
Перед тем, как приступить к использованию данного изделия 4
В случае неисправности 4
ПРЕДУПРЕЖДЕНИЕ 4
Настройка устройства 5
Регулировка усиления 5
Регулятор частоты отсечки 5
Переключатель выбора входа RCA 5
Индикатор включения питания 6
Установка переключателей LPF [полоса пропускания низких частот]
/HPF [Полоса пропускания высоких частот] /BPF [Полоса
пропускания средних частот] и LOW [Низкий] / HIGH [Высокий] 6
Подключение устройства 7
Схема соединений 8
Соединение с клеммой питания 9
Подключение проводов к клеммам выходов громкоговорителей 10
Установка 13
Пример установки усилителя на полу автомобиля 14
Характеристики 15
14
Пример установки усилителя на полу автомобиля
1. Расположите усилитель в том месте, где он должен быть установ-
лен. Вставьте прилагаемые к устройству самонарезающие винты
(4х18) в соответствующие отверстия. Надавите на винты отверт-
кой, так, чтобы на поверхности, к которой будет крепиться усили-
тель, остались следы.

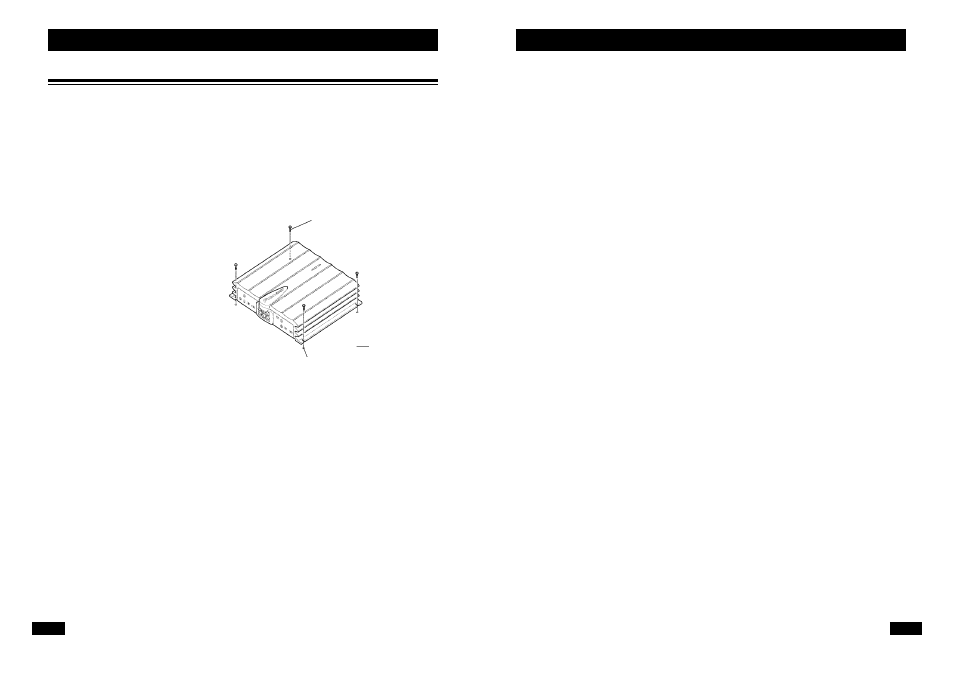

Напольный коврик
или корпус
автомобиля
Самонарезающие винты
(4 х 18 мм)
Просверленные отверстия
диаметром 2.5 мм.
2. Просверлите по отметкам от
винтов отверстия диаметром
2.5 мм и прикрутите усилитель
к полу либо через ковер, при-
крывающий пол автомобиля,
либо непосредственно к днищу.
