5

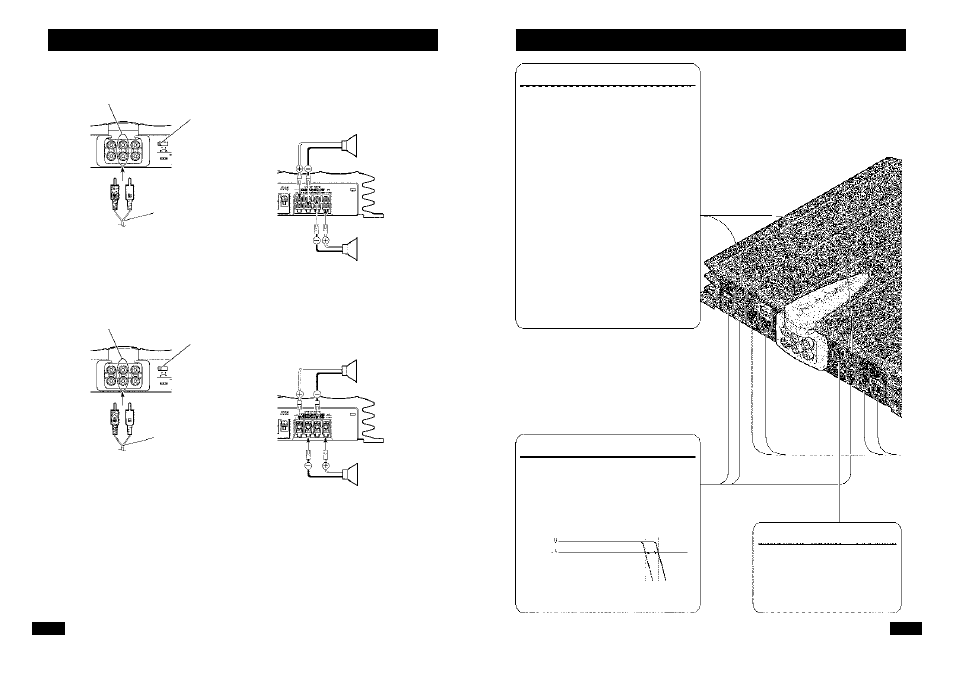

Настройка устройства
Регуляторы усиления «A» è «B» помогают согла-
совать выход автомобильного стерео с усилителем
мощности. Обычно регуляторы усиления устанав-
ливаются в положение «NORMAL» [Нормальное].
Если выходная мощность мала, даже если регуля-
тор громкости автомобильного стерео установлен
в положение повышенной громкости, поверните ре-
гулятор усиления на усилителе по часовой стрел-
ке. Если при увеличении громкости звука регуля-
тором автомобильного стерео слышны искажения,
то поверните регуляторы на усилителе против ча-
совой стрелки.
l Если используется только один входной
разъем, то установите регуляторы усиления
для выходов громкоговорителей «A» è «B»
в одинаковое положение.
l При использовании автомобильной сте-
реосистемы с разъемами RCA («тюльпан»)
(стандартный уровень выходного сигнала
500 мВ), регуляторы усиления усилителя
необходимо поставить в положение
«NORMAL» [Нормальное]. При использо-
вании усилителя с автомобильной стерео-
системой PIONEER, оборудованной
разъемами RCA, имеющей максимальное
выходное напряжение 4 В или более, отре-
гулируйте уровень в соответствии с уров-
нем выходного сигнала стереосистемы.
Регулятор частоты отсечки
Комбинация положений переключателей LPF [По-
лоса пропускания низких частот] /HPF [Полоса про-
пускания высоких частот] /BPF [Полоса пропуска-
ния средних частот] и LOW [Низкий] / HIGH
[Высокий] позволяет выбрать значение частоты от-
сечки в пределах от 40 до 120 Гц и от 3 кГц до 9 кГц.
Пример: сочетание переключателей LPF [полоса
пропускания низких частот] и HIGH [высокий]
Переключатель выбора
входа RCA
Если используется двухканальный
вход, то сдвиньте этот переключатель
влево. Если используется четырехка-
нальный вход, то сдвиньте переключа-
тель вправо.
(дБ)
Уровень
Частота
(3 кГц) (9 кГц)
(Гц)
Регулировка усиления
12
Входные гнездовые
разъемы RCA канала «A»
Двухканальный режим (моно)
Двухканальный режим (стерео)
Соединительные провода с
штыревыми разъемами RCA
(приобретаются отдельно)
От автомобильной стереосистемы (выход RCA)
Соединительные провода с
штыревыми разъемами RCA
(приобретаются отдельно)
Громкоговоритель
(Правый)
Входные гнездовые
разъемы RCA канала «A»
Переключатель выбора входов RCA
Передвиньте переключатель влево
Громкоговоритель
(Левый)
Переключатель выбора входов RCA
Передвиньте переключатель влево
Громкоговоритель
(Моно)
Громкоговоритель
(Моно)
От автомобильной стереосистемы (выход RCA)
