8
5
Органы управления
Сетевой индикатор

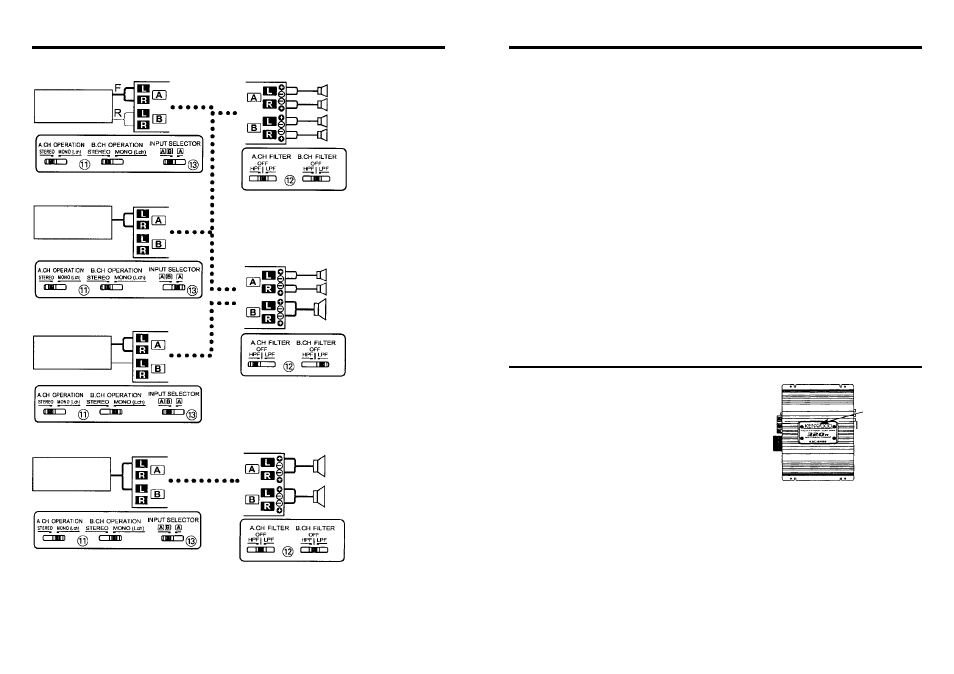

Примеры систем
(10) Входные гнезда уровня акустических систем
(11) Переключатель OPERATION
С помощью этого переключателя Вы можете независимо выбрать способы усиления входных
сигналов, поступающих на усилители А и В.
- Положение STEREO (стереофонический режим):
Усилитель может использоваться в качестве стереофонического усилителя.
- Положение MONO (Lch):
Усиление входного сигнала только левого канала. Устанавливайте переключатель в это положение
и выполняйте мостовое подключение, чтобы использовать в качестве высокомощного монофони-
ческого усилителя. (Входной сигнал правого канала не воспроизводится).
(12) Переключатель FILTER
Этот переключатель позволяет применить высокочастотную или низкочастотную фильтрацию
сигналов, поступающих на выходы на акустические системы.
- Положение HPF (высокочастотный фильтр):
Воспроизводятся только частоты выше 150 Гц (частоты ниже 150 Гц отсекаются).
- Положение LPF (низкочастотный фильтр):
Воспроизводятся только частоты ниже 80 Гц (частоты выше 80 Гц отсекаются). Выход на акусти-
ческие системы автоматически переключается в монофонический режим (L+R).
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон звука воспроизводится без фильтрации.
(13) Селектор входов INPUT SELECTOR
Этот переключатель позволяет выбрать входы, сигналы с которых будут усиливаться.
- Положение А В: Усиливаются входные сигналы, поступающие на усилители А и В.
- Положение А: Входной сигнал усилителя А усиливается обоими усилителями (А и В).
Сетевой
индикатор
Когда включено питание усилителя, светится сетевой ин-
дикатор.
Если сетевой индикатор не светится, когда включено пи-
тание, может сработать функция защиты.
Функция защиты срабатывает в следующих ситуациях:
Этот усилитель снабжен функцией защиты для защиты
усилителя и акустических систем от проблем и неисправ-
ностей, которые могут возникнуть.
Когда срабатывает функция защиты, сетевой индикатор гаснет и усилитель
прекращает работу.
- Если возникло короткое замыкание провода акустических систем.
- Если выход на акустические системы контактирует с заземлением.
- Если возник сбой в работе усилителя и сигнал постоянного тока (DC) был направлен на
акустические системы.
- Если внутренняя температура усилителя слишком высока и усилитель не может продолжать
нормальную работу.
- Если провод заземления центрального устройства (магнитолы, CD-ресивера и т.д.) или этого
усилителя не подключен к металлической части, являющейся проводником на отрицательную (-)
клемму аккумулятора.
4-канальная система
ЦЕНТРАЛЬНЫЙ
БЛОК
2-канальная система
ЦЕНТРАЛЬНЫЙ
БЛОК
2-канальная + сабвуфер
2-канальная система
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
4-канальная система
Фронтальная левая АС
Фронтальная правая АС
Тыловая левая АС
Тыловая правая АС
3-канальная система
Левая АС
Правая АС
Сабвуфер
2-канальная система
Левая АС
Правая АС
