4 9

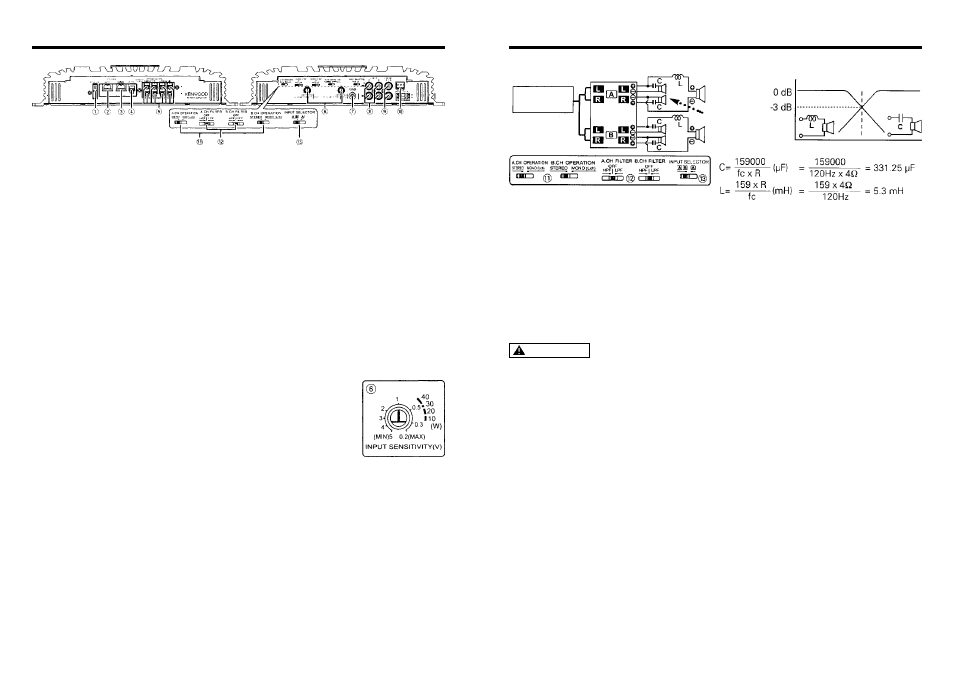

Органы управления
Данный усилитель представляет собой 4-канальный усилитель, содержащий 2
стереофонических усилителя в одном корпусе. Один усилитель маркируется,
как усилитель А, другой - как усилитель В. Изменяя положение переключателей
и функции, описанные ниже, Вы можете добиться совместимости усилителя с
широким спектром систем.
(1) Предохранитель (25 А)
(2) Гнездо подключения к аккумулятору
(3) Гнездо заземления
(4) Гнездо управления мощностью
(5) Выходные гнезда подключения акустических
систем A/B SPEAKER OUTPUT
- Стереофоническое подключение
Если Вы хотите использовать усилитель в качестве стереофонического усилителя, применяйте
стереофоническое подключение.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве высокомощного монофонического усилителя,
применяйте мостовую схему подключения. (Выполняйте подключения к гнездам левого (LEFT) (+)
и правого (R) (-) каналов SPEAKER OUTPUT.
(6) Регулятор чувствительности входа INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с выходным уровнем сигнала
предварительного усилителя центрального устройства, подключенного к уси-
лителю, или с максимальным выходным уровнем автомобильной стереосис-
темы KENWOOD.
Чувствительности усилителей А и В могут быть отрегулированы независимо
друг от друга и независимо от положения селектора входов.
Используйте приведенный рисунок в качестве подсказки.
ЗАМЕЧАНИЕ:
Выходной уровень предварительного усилителя или максимальный выходной уровень централь-
ного устройства приведены в разделе «Технические характеристики» инструкции по эксплуатации
центрального устройства.
(7) Гнездо подключения заземления кабеля типа RCA
При использовании кабеля типа RCA c проводом заземления подключайте провод заземления к
этому гнезду.
ПРЕДУПРЕЖДЕНИЕ
Не используйте это гнездо для подключения заземления источника питания. Усилитель может быть
поврежден, если провод заземления источника питания будет подключен к этому гнезду.
(8) Линейные входы усилителя A/B LINE IN
(9) Гнезда линейного выхода LINE OUT
На эти гнезда соответственно поступают выходные сигналы усилителей А и В. Независимо от
положения переключателя OPERATION на этих выходах всегда присутствуют стереофонические
сигналы.
Примеры систем
- Tri-режим
Принцип действия режима Tri
Метод деления частотного диапазона с помощью катушки индуктивности и конденсатора ... при
наклоне частотной характеристики 6 дБ/октаву.
Индуктивность (L): Пропускает низкие частоты и блокирует высокие частоты (низкочастотный
фильтр).
Конденсатор (С): Пропускает высокие частоты и блокирует низкие частоты (высокочастотный
фильтр).
Пример: Если при использовании акустических систем с сопротивлением 4 Ом необходимо
установить частоту среза 120 Гц.
Fc=частота среза (Гц)
R=сопротивление акустических систем
ВНИМАНИЕ
- Если Вы хотите подключить акустические системы по мостовой схеме, сопротивление акустичес-
ких систем должно быть не менее 4 Ом. Подключение акустических систем с сопротивлением менее
4 Ом может привести к повреждению усилителя.
- Подключайте конденсаторы к акустическим системам, через которые должны воспроизводиться
высокие частоты. Несоблюдение этого требования может привести к уменьшению суммарного
сопротивления АС с сабвуфером.
- Убеждайтесь в том, что конденсаторы (С) и индуктивности (L) рассчитаны на достаточное
напряжение и ток.
ЦЕНТРАЛЬНЫЙ
БЛОК
ВЧ-фильтр
Сабвуфер (L+R)
Частота среза
Частота
