Меры безопасности
Проводка для подключения усилителя
- Если во время работы двигателя в акустических системах слышен шум, к каждому проводу
подключения к аккумулятору подсоедините линейный фильтр защиты от помех (приобретается
дополнительно).
- Используя гроверы, не допускайте прямого контакта провода с краем металлической пластинки.
- Подключайте провод заземления к металлической части кузова автомобиля, который действует
в качестве электрического проводника на отрицательную (-) клемму аккумулятора. Не включайте
питание усилителя, пока не будет подключен провод заземления.
- Устанавливайте защитный предохранитель в провод аккумулятора, как можно ближе к аккумуля-
тору. Используйте предохранитель, рассчитанный на ток на 10 А больший, чем максимальный ток
усилителя.
- Для подключения к аккумулятору и заземлению используйте автомобильные (огнестойкие)
провода. Провод должен выдерживать ток на 10 А больше, чем ток, на который рассчитан
предохранитель (т.е. на 20 А больше, чем максимальный ток усилителя).
- Если Вы планируете использовать больше одного усилителя мощности, используйте провода
подачи питания и защитные предохранители, рассчитанные на большее значение тока, чем
максимальный ток каждого усилителя.
Пример: Используется один усилитель мощности
Предохранитель
25 А
Защитный предохранитель
30 А х 1 [15 А х 2]
Площадь сечения провода (AWG)
3 кв.мм (AWG12) или более х 1
Выбор акустических систем
- Номинальная входная мощность акустических систем, которые Вы хотите подключить к усилителю,
должна быть больше максимальной выходной мощности (в Ваттах) усилителя. Использование
акустических систем, рассчитанных на меньшую выходную мощность, может привести к поврежде-
нию этих акустических систем.
- Сопротивление акустических систем, которые Вы хотите подключить должно быть 2 Ом и выше
(для стереофонического подключения) или 4 Ом и выше (для монофонического подключения). Если
Вы планируете использовать несколько пар акустических систем, подсчитайте суммарное сопро-
тивление акустических систем, а затем подключите подходящие акустические системы к усилителю.

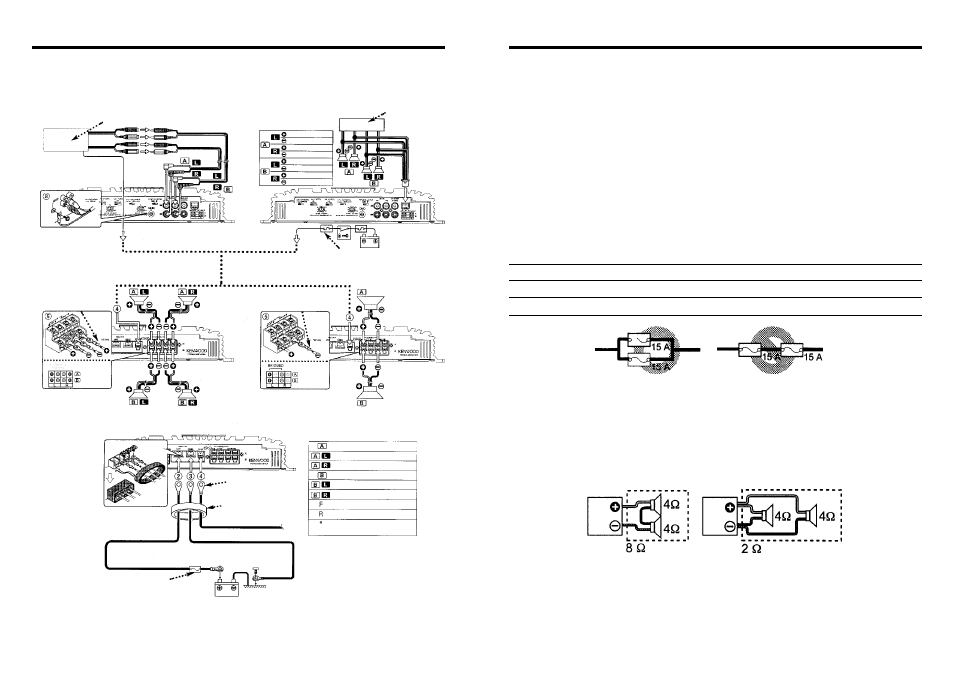

Подключения
ЗАМЕЧАНИЕ: В целях безопасности перед подключением прочтите раздел «Процедура установ-
ки».
- Подключение кабеля типа RCA
Центральный блок (CD-ресивер, магнитола и т.д.).
Провод управления мощностью*
- Подключение к гнезду уровня АС
Цвета проводов
в разъеме
Белый
Белый/черный
Серый
Серый/черный
Зеленый
Зеленый/черный
Пурпурный
Пурпурный/черный
Автомагнитола
(без линейно-
го выхода)
АСС
Блок предохранителей
Аккумулятор
- Стереоподключение АС
Контакт
подключения *
- Мостовое подключение АС
Контакт
подключения *
Мост
Мост
- Подключение провода питания
Контакт
подключения *
Крышка (фикса-
тор) проводов
Провод управления питанием*
Провод аккумулятора *
Провод заземления *
Защитный
предохранитель *
Аккумулятор
Описания символов,
приведенных на рисунках
Левый
Фронтальный левый
Фронтальный правый
Правый
Тыловой левый
Тыловой правый
Фронтальный
Тыловой
Приобретаются
дополнительно
