Инструкция по эксплуатации Alpine MRV-F345 RU
Страница 7
1.
Снятие дверцы.
1)
С помощью входящего в комплект поставки шестигранного ключа (М3)
открутите два шестигранных болта , крепящих дверцу .
2)
Снимите дверцу, аккуратно приподняв ее.
2.
Монтаж дверцы.
1)
Совместите два выступа на дверце с соответствующими
углублениями на корпусе усилителя.
2)
Аккуратно опустите дверцу .
3)
Закрепите дверцу с помощью двух шестигранных болтов .
Синий / Белый
Автоматическая антенна
Провод дистанционного включения
К проводам дистанционного включения
других компонентов Alpine
Однополюсный переключатель (SPST)
(приобретается дополнительно)
Предохранитель (3А)
Установите как можно ближе к отводу от
замка зажигания
Замок зажигания

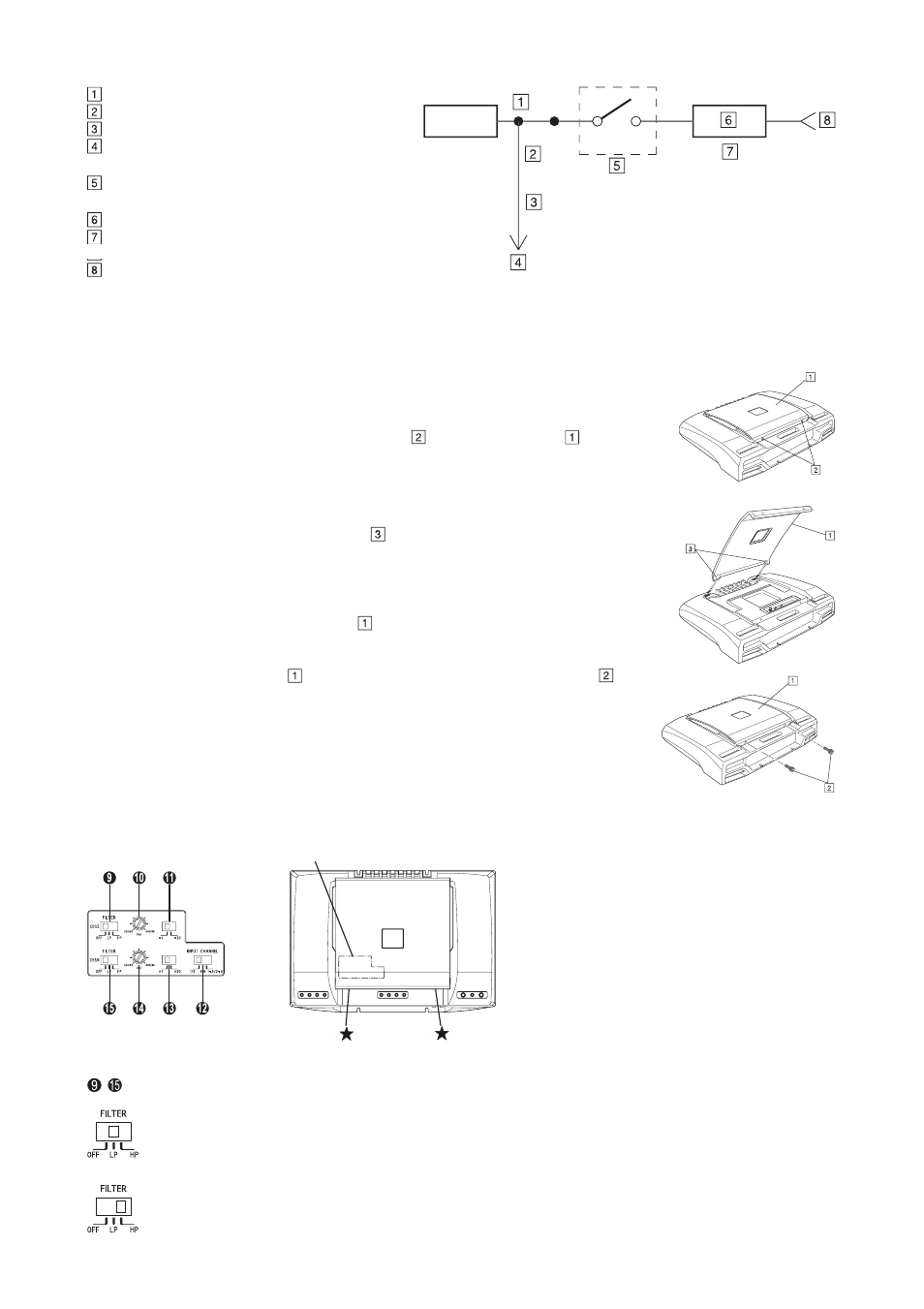

Рис. 9
MRV-F545
MRV-F345
СНЯТИЕ И МОНТАЖ ВЕРХНЕЙ ДВЕРЦЫ
•
Под верхней дверцей расположены настроечные переключатели и кнопки.
•
При выполнении операций по настройке системы снимите верхнюю дверцу. По завершении настройки
необходимо вернуть дверцу в ее исходное положение.
•
Процедура снятия и монтажа дверцы описана ниже.
Рис. 10
Рис. 11
Рис. 12
* Крепко затяните болты так, чтобы они не ослабли в результате
вибраций во время движения автомобиля.
ПРИМЕЧАНИЯ:
•
Обязательно закрепите дверцу. Незакрепленная дверца может
стать причиной сбоев в работе.
•
В случае использования аппарата с открытой дверцей гарантийные
обязательства аннулируются.
УСТАНОВКИ ПЕРЕКЛЮЧАТЕЛЕЙ
Селекторный переключатель разделительного фильтра
а) Установите переключатель в положение «LP», если к усилителю подключен сабвуфер. В этом
случае для всех частот, расположенных выше точки разделения, значение крутизны частотной
характеристики затухания сигнала будет установлено в 12 дБ/окт.
б) В том случае, если для работы ВЧ/СЧ акустических систем используется усилитель, установите
переключатель в положение «НР». Для всех частот, расположенных ниже точки разделения, значение
крутизны частотной характеристики затухания сигнала будет установлено в 12 дБ/окт.
7
Панель переключателей
При эксплуатации открутите
два шестигранных болта и
откройте дверцу. По
завершении эксплуатации
закройте дверцу и закрепите
ее с помощью входящих в
комплект шестигранных болтов.
