Болт с шестигранной
головкой
Терминал для подсоединения провода
Провод
Меры предосторожности при подключении проводов
В случае использования 3-жильного провода питания для упрощения процедуры подсоединения воспользуйтесь
входящими в комплект поставки винтами с шестигранной головкой и шестигранным гаечным ключом.
Для корректного выполнения процедуры подключения ознакомьтесь с приведенной ниже информацией.
Если вы не уверены в том, как правильно выполнять то или иное подключение, обратитесь за помощью
к вашему дилеру.
1. Проверьте калибр провода.
ПРИМЕЧАНИЯ:
• Калибр провода (провод питания, провод заземления).
Для данного подключения рекомендуется использовать провода калибра 21мм
2 -0,8мм 2 .
• Если калибр используемого провода неизвестен, обратитесь за помощью к вашему дилеру.
2. Удалите 7-10 мм изоляции с концов проводов (Рис.7).
ПРИМЕЧАНИЯ:
• Если длина оголенного провода будет слишком мала, то возможно ненадежное подключение, которое
может привести к сбоям в работе или искажению звука.
• С другой стороны, если длина оголенного провода будет слишком большой, возможно возникновение
короткого замыкания электрической системы.
3. Открутите винт, ввернутый в терминал. Вставьте оголенный конец провода в терминал. Закрутите винт
с шестигранной головкой и затяните его с помощью прилагаемого шестигранного гаечного ключа (Рис.8).
Перед выполнением данного подключения используйте изолирующую трубку для изоляции
торчащих из терминала оголенных проводов.
ПРИМЕЧАНИЯ:
• Используйте только входящие в комплект болты с шестигранной головкой.
• По причинам безопасности подключение к аккумулятору выполняйте в последнюю очередь.
• Для предотвращения отсоединения проводов или падения аппарата не перемещайте аппарат, держась
за провода.
ПРОВЕРКА ПОДСОЕДИНЕНИЙ
Проверьте, не присущи ли внешнему головному устройству одно из следующих свойств:
а.
Головной аппарат не снабжен проводом дистанционного включения усилителя или проводом
автоматической антенны.
б. Провод автоматической антенны на головном аппарате активизируется только при включении радио
(отключается в режимах кассетного магнитофона или проигрывателя компакт-дисков).
в . Провод автоматической антенны на головном аппарате активизируется выходным сигналом логического
уровня (+) 5 В, отрицательным триггером (заземляющего типа) или не поддерживает рабочее напряжение
(+) 12 В при подсоединении к другому оборудованию в дополнение к автоматической антенне. В том
случае, если имеет место одно из вышеперечисленных состояний, необходимо подключить провод
дистанционного включения MRV-F545/MRV-F345 к переключаемому источнику питания (зажиганию)
вашего автомобиля. Установите предохранитель номиналом 3А как можно ближе к отводу от замка
зажигания. При использовании данной схемы подсоединений включение MRV-F545/MRV-F345 и его
работа будет осуществляться синхронно с включением и работой системы зажигания автомобиля.
В случае, если данная схема работы вас не удовлетворяет, последовательно с упомянутым выше
предохранителем номиналом 3А можно подсоединить однополюсный переключатель (SPST). Данный
переключатель будет впоследствии использоваться для включения и выключения MRV-F545/MRV-F345.
Этот переключатель следует установить таким образом, чтобы максимально облегчить к нему доступ
водителя.
Всегда проверяйте, выключен ли переключатель после выключения зажигания автомобиля.
В противном случае усилитель останется включенным, что приведет к разрядке аккумуляторной батареи.

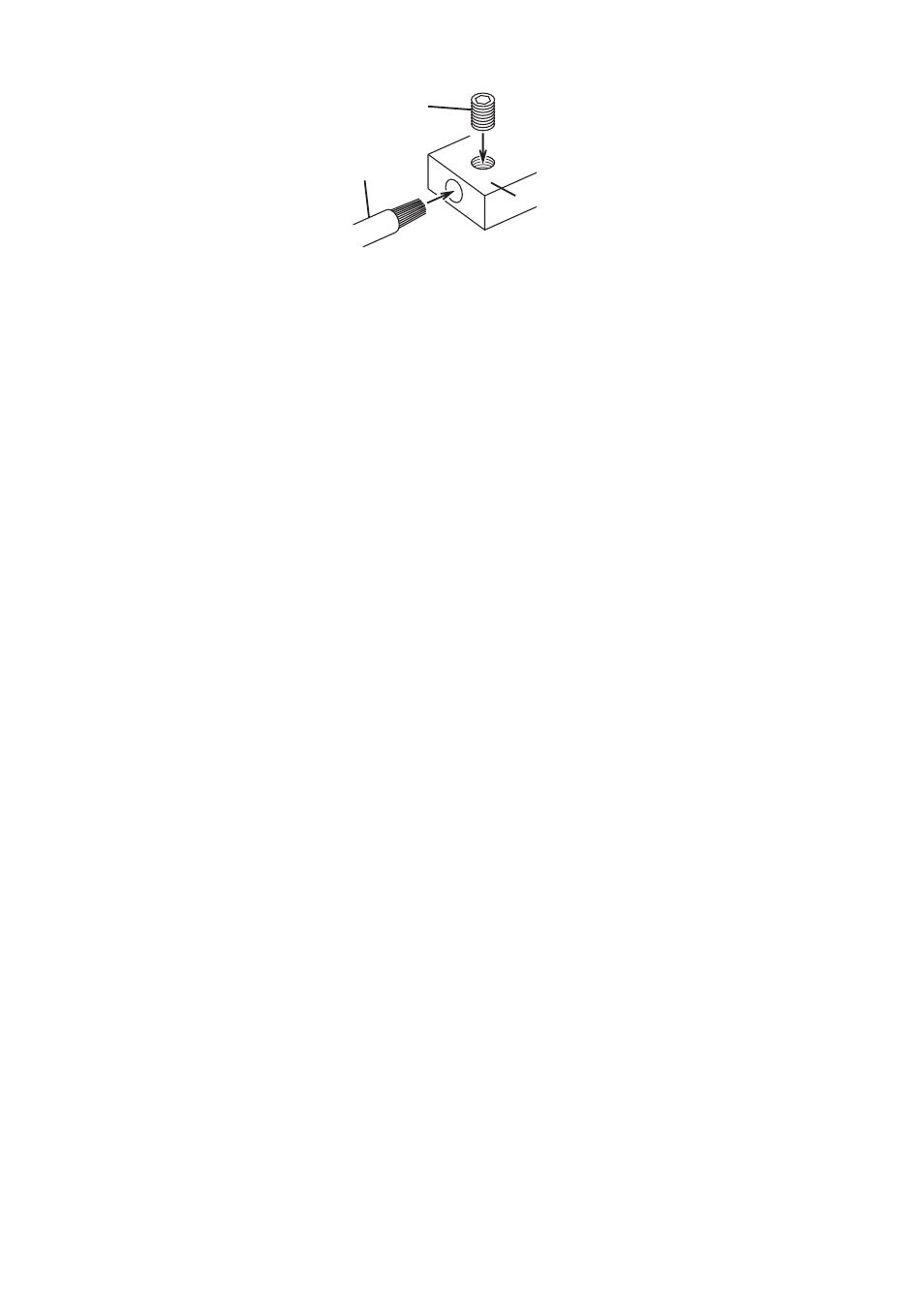

Рис. 8
