Для предотвращения проникновения внешних шумов в аудиосистему.
·
Устанавливайте аппарат и прокладывайте кабели по меньшей мере в 10 см от всех жгутов проводов
в автомобиле.
· Прокладывайте провода питания аккумулятора как можно дальше от остальных проводов.
· Подключайте заземляющий провод к зачищеной металлической поверхности шасси автомобиля (при
необходимости удалите с поверхности краску, грязь или масло).
· При использовании приобретенных дополнительно шумоподавителей устанавливайте их как можно
дальше от усилителя. Ваш официальный дилер фирмы Alpine предложит вам подходящую модель
шумоподавителя. За дополнительной информацией обращайтесь к официальному дилеру.
· Ваш официальный дилер Alpine предложит вам самые эффективные меры по предотвращению
возникновения шумов. За более подробной информацией обращайтесь к официальному дилеру.
1 Выходные клеммы для подключения акустических систем.
Усилитель MRV-F545/MRV-F345 оснащен двумя комплектами выходных клемм для подключения
акустических систем. Строго соблюдайте правильность подключения акустических систем к выходным
клеммам и фазирование. В стерео режиме подсоедините выходы правого и левого громкоговорителя
соответственно к правому и левому громкоговорителям. Подключите плюсовый выход к плюсовой
клемме акустической системы, а минусовый – к минусовой клемме.
В мостовом режиме соедините левую плюсовую (+) клемму с плюсовой (+) клеммой громкоговорителя,
а правую минусовую (-) клемму – с минусовой (-) клеммой громкоговорителя. Не используйте
провод от клемм (-) акустических систем в качестве общего провода между левым и правым каналами.
Не допускайте контакта данного провода с шасси автомобиля.
ПРИМЕЧАНИЕ:
Не закорачивайте провода акустических систем и не подсоединяйте их к шасси автомобиля.
7 Входные RCA-разъемы
Подключите данные разъемы к линейным выходам вашего головного аппарата. Для подключения
используйте RCA кабели - удлинители (приобретаются дополнительно). Проверьте правильность
подключения каналов:
Левый – к левому, правый – к правому.
(Фронтальный – к фронтальному, тыловой – к тыловому).
Выходные разъемы предварительного сигнала
С помощью данных разъемов обеспечивается суммирование выходных сигналов фронтального и
тылового каналов (не зависящее от настроек баланса «фронт-тыл»). Данный режим идеально подходит
для подключения отдельного сабвуферного усилителя. Этот выход является широкополосным и не
регулируется разделительным фильтром.
7 Разъем “Amplifier LINK”
5 Провод питания (Желтый) (Приобретается дополнительно)
Установите предохранитель «80 А (или 4 предохранителя номиналом 20 А по параллельной схеме
подсоединения) как можно ближе к плюсовой (+) клемме аккумуляторной батареи. Этот предохранитель
защитит электрическую систему вашего автомобиля в случае короткого замыкания. При необходимости
удлинения данного провода используйте кабель – удлинитель с сечением 8 мм
2 или толще.
«MRV-F545 … Предохранитель 80 А (или 4 предохранителя номиналом 20 А по параллельной схеме
подсоединения)
MRV-F345 … Предохранитель 60 А (или 2 предохранителя номиналом 30 А по параллельной
схеме подсоединения)
4 Провод дистанционного включения (Синий/белый) (Приобретается дополнительно).
Подключите данный провод к проводу дистанционного включения или проводу автоматической антенны
(положительное напряжение, (+) 12 В) вашего головного аппарата.
3 Заземляющий провод (Черный) (приобретается дополнительно).
Подключите данный провод к зачищенной металлической поверхности шасси автомобиля. Убедитесь в
эффективности заземления путем проверки электропроводности цепи между данной точкой заземления и
минусовой (-) клеммой аккумулятора автомобиля. Подключите заземляющие провода всех
аудиокомпонентов к той же точке заземления для предотвращения возникновения наводок по земле.

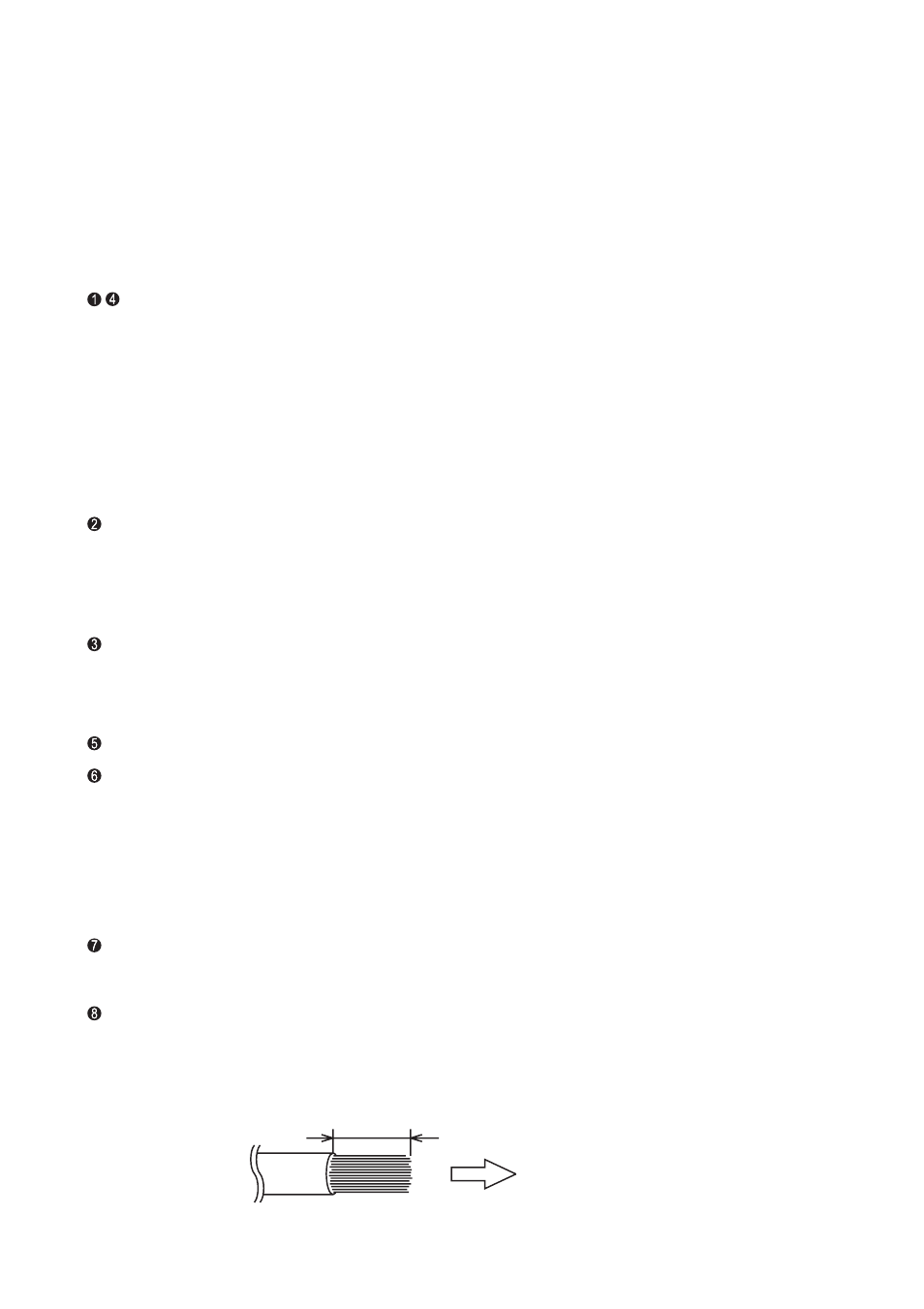

7-10 мм
Конец провода устройства
Рис. 7
