8 РУС

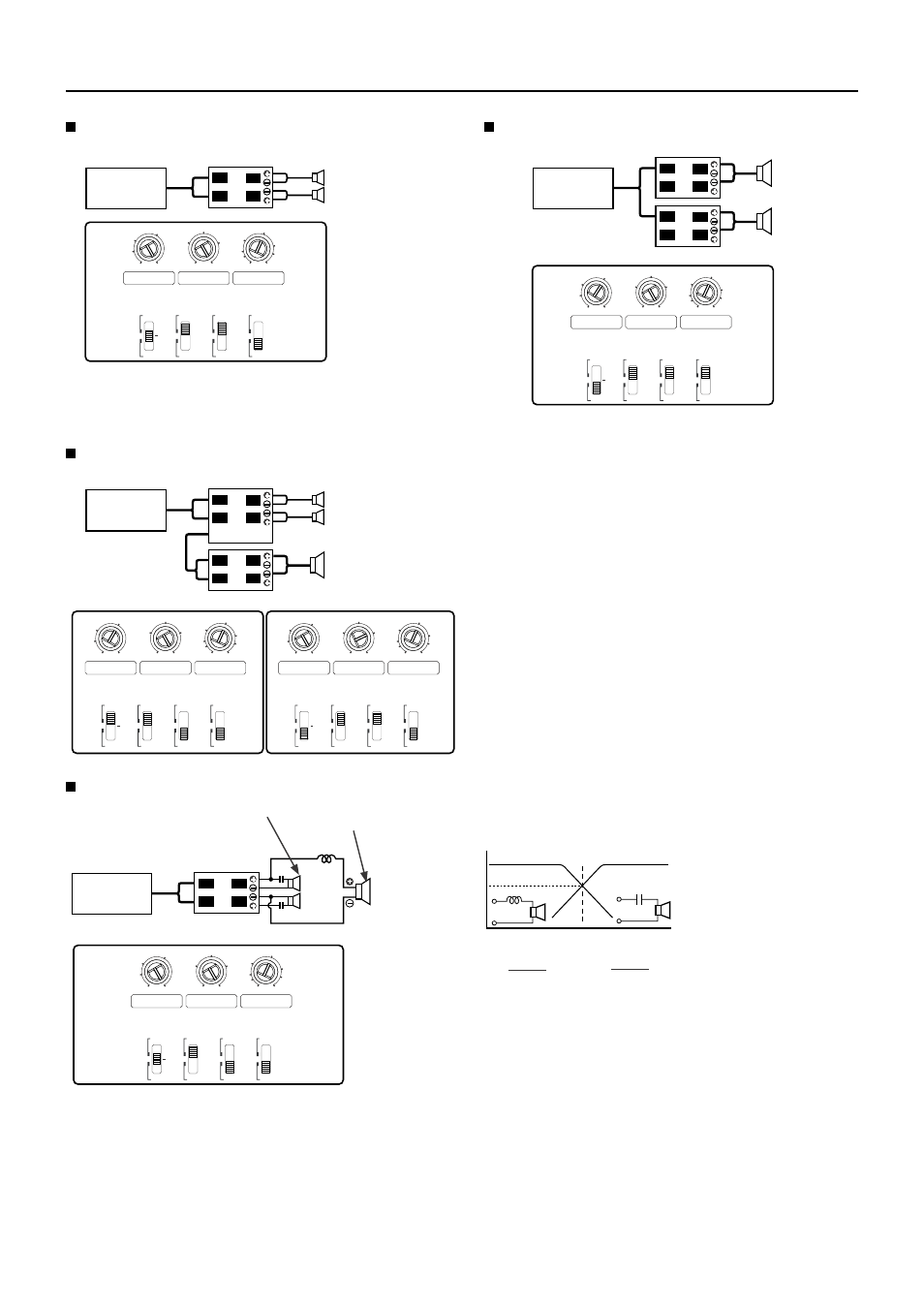

Примеры систем
2-канальная система

















































!


!

































!


!

































!


!

































!


!































$&/5&3
6/*5
ГОЛОВНОЕ
УСТРОЙСТВО
Левая АС
Правая АС
Высокомощная 2-канальная система
Левая АС (мостовое
подключение)
Правая АС (мостовое
подключение)
2-канальная система с сабвуфером
ГОЛОВНОЕ
УСТРОЙСТВО
Левая АС (ВЧ-фильтр)
Правая АС (ВЧ-фильтр)
Сабвуфер (L+R)
(мостовое подключение)
Tri-режим




!


!





































, #

E#

E#







$















˜'







GD
¨
3







Y
3
-















N)











GD
ГОЛОВНОЕ
УСТРОЙСТВО
(ВЧ-фильтр) Сабвуфер (L+R)
(мостовое подключение)
Принцип действия режима Tri
Метод деления частотного диапазона с помощью катушки индуктивности и конден-
сатора ... при наклоне частотной характеристики 6 дБ/октаву.
Индуктивность (L): Пропускает
низкие частоты и блокирует высо-
кие частоты (низкочастотный
фильтр).
Конденсатор (С): Пропускает вы-
сокие частоты и блокирует низкие
частоты (высокочастотный
фильтр).
Fc=частота среза (Гц)
R=сопротивление акустических си-
стем
- Пример:
Если во время использования акустических систем с сопротивлением 4 Ом
требуется установить частоту среза 120 Гц
Подготовьте стандартный конденсатор (емкость) и катушку индуктивности с пара-
метрами, близкими к значениям, рассчитанным с помощью приведенной формулы.
В этом примере емкость конденсатора близка к 331,25 мкФ, а индуктивность ка-
тушки должна составлять 5,3 мГ.
ПРЕДУПРЕЖДЕНИЕ
- Если Вы хотите подключить акустические системы по мостовой схеме, сопротив-
ление акустических систем должно быть не менее 4 Ом. Подключение акустических
систем с сопротивлением менее 4 Ом может привести к повреждению усилителя.
- Подключайте конденсаторы к акустическим системам, через которые должны
воспроизводиться высокие частоты. Несоблюдение этого требования может при-
вести к уменьшению суммарного сопротивления АС с сабвуфером.
- Убеждайтесь в том, что конденсаторы (С) и индуктивности (L) рассчитаны на
достаточное напряжение и ток.
Частота среза
Частота
