4 РУС

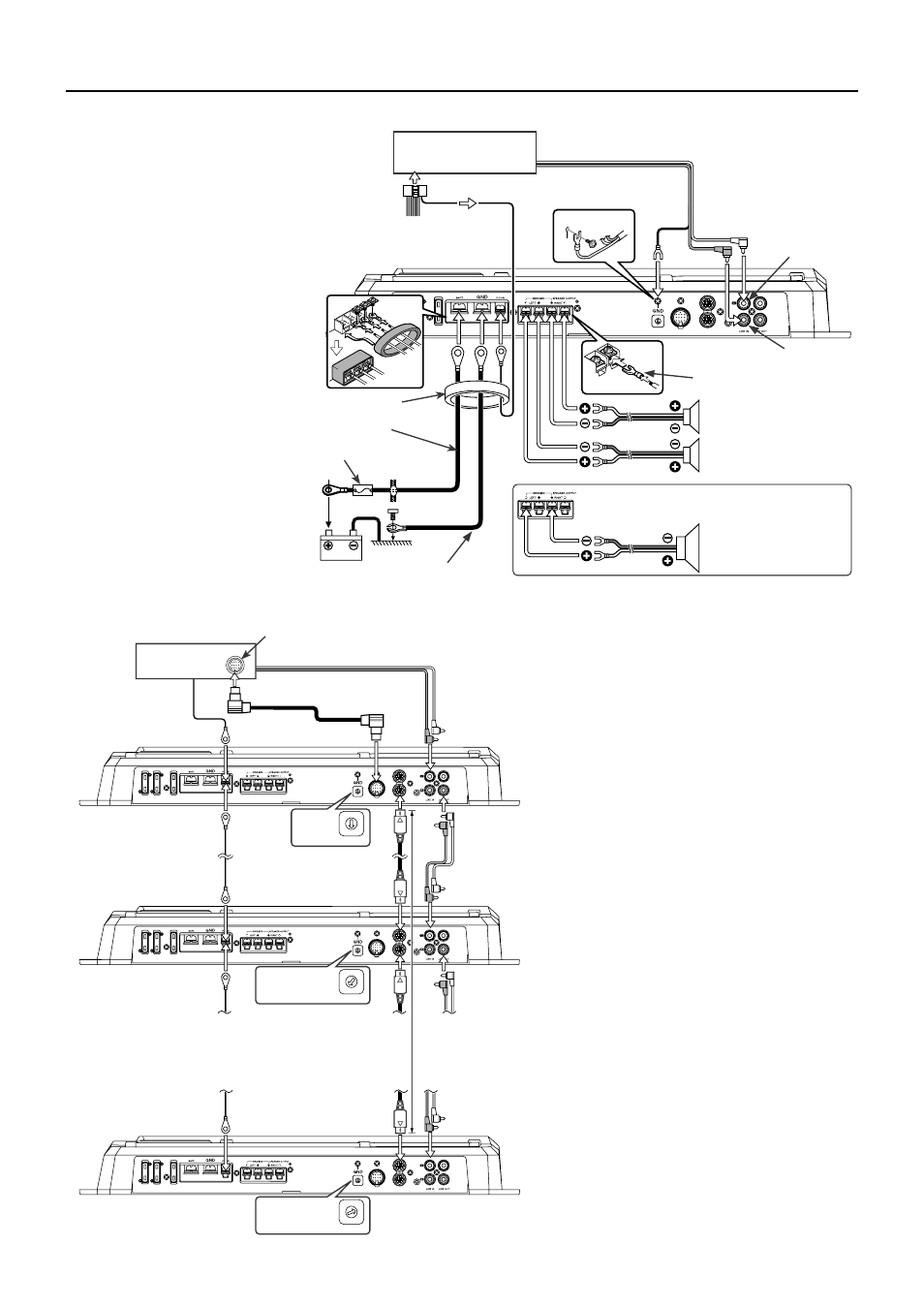

Схемы соединений




















































* Приобретаемые в магазинах принадлежности
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, выз-
ванного коротким замыканием в проводке, под-
ключите гибкую вставку или прерыватель вбли-
зи положительной (+) клеммы автомобильного
аккумулятора.
ПРЕДОСТЕРЕЖЕНИЯ
- Если звук не воспроизводится нормально, не-
медленно выключите питание и проверьте под-
ключения.
- Перед изменением положения любого переклю-
чателя выключайте питание усилителя.
- Если перегорел предохранитель, проверьте
провода на предмет короткого замыкания, а
затем замените предохранитель на новый с та-
кими же параметрами.
- Убедитесь в том, что нет неподключенных
проводов и разъемов, прикасающихся к корпусу
автомобиля. Чтобы предотвратить короткое
замыкание, не снимайте изоляцию с кончиков
неподключенных кабелей или разъемов.
- Подключите кабели акустических систем к
соответствующим акустическим системам по
отдельности. Прикосновение провода отрица-
тельной (-) полярности или провода заземле-
ния акустических систем к корпусу автомобиля
может привести к сбою в работе усилителя.
- После установки усилителя убедитесь в том,
что электрическое оборудование (стоп-сигналы,
сигналы поворота и стеклоочистители) функци-
онирует нормально.
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием
Контакт заземления кабеля RCA
Кабель со штекерами
типа RCA *
Вход левого канала
Вход правого канала
Клемма подключения*
Правая АС
Левая АС
Фиксатор проводов
Провод аккумулятора*
Предохранитель
Провод заземления*
Аккумулятор
Мостовое подключение
Акустическая система
(мостовое подключение)
Установите переключатель идентификационного номера ID
NUMBER основного усилителя в положение «0».
Вы можете подключить до 7 подчиненных усилителей. Присвойте
каждому подключенному усилителю свой номер от 1 до 7 и не
дублируйте номера.
ПРЕДОСТЕРЕЖЕНИЕ
- Не подключайте к головному устройству 2 основных (Master)
усилителя. В противном случае Вы не сможете управлять всеми
усилителями, подключенными к головному устройству.
- Усилитель LX AMP и датчик (сенсор) не могут быть подключены
одновременно.
Единовременно может быть подключено только одно устройство.
ЗАМЕЧАНИЯ
- Общая длина кабелей S-video, которые Вы можете подключить,
не должна превышать 14 метров. Если эта длина будет превыше-
на, Вы не сможете управлять усилителями с головного устрой-
ства.
- Если Вы присвоите один и тот же номер нескольким усилителям,
при управлении с головного устройства могут происходить сбои в
работе усилителей.
- Если Вы присвоите подчиненным усилителям номер 8 или 9, они
не будут распознаны головным устройством.
Подключение по шине LX-Bus
ГОЛОВНОЕ УСТРОЙСТВО
К дисковому чейнджеру KENWOOD/
внешнему устройству
Провод управления питанием
Кабель управления (опция)
Основной усилитель
Удлинитель *
Кабель S-video*
Кабель со
штекерами
типа RCA *
Подчиненный усилитель 1
Не более
14 метров
Подчиненный усилитель 7
