5
РУС

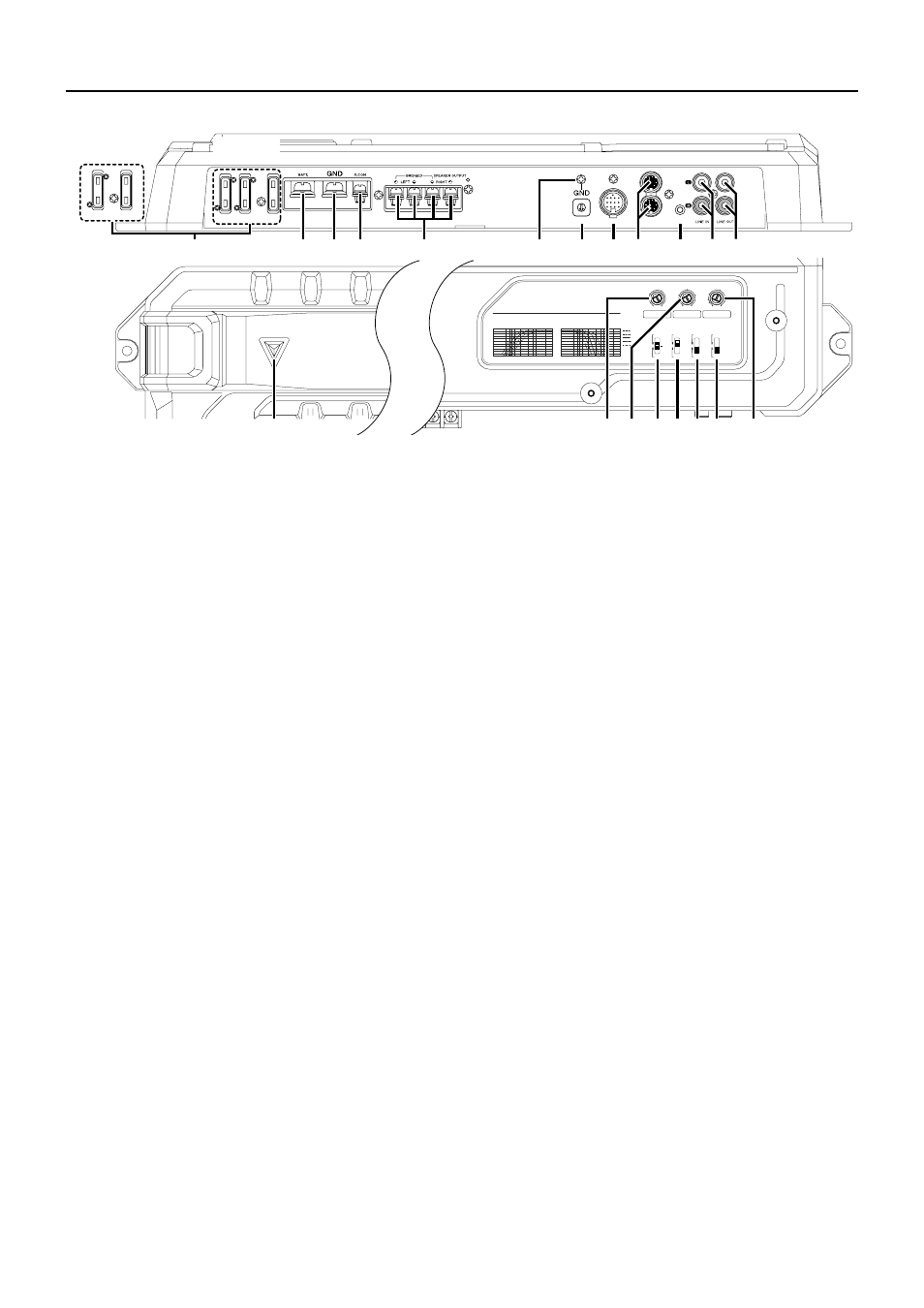

Органы управления
(1) Предохранитель (KAC-X621/PS621: 25 А х 3, KAC-X521/
PS521: 30 А х 2)
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Контакт управления питанием
Используется для управления включением/выключением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте это гнездо ко всем компонен-
там системы.
(5) Выходные гнезда на акустические системы
- Стереофонические подключения (STEREO)
Если Вы хотите использовать Ваш усилитель в качестве стереофонического
усилителя, используйте стереофонические подключения. Подключаемые аку-
стические системы должны иметь сопротивление 2 Ом и более. Если подклю-
чаются несколько акустических систем, убеждайтесь в том, что их общее со-
противление для каждого канала 2 Ом или более.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве высокомощного монофо-
нического усилителя, используйте мостовое подключение. (Выполните под-
ключения к контакту (+) левого (LEFT) канала и контакту (-) правого (RIGHT)
канала). Подключаемые акустические системы должны иметь сопротивление
не менее 4 Ом. Если подключаются несколько акустических систем, убеждай-
тесь в том, что общее сопротивление этих акустических систем составляет не
менее 4 Ом.
ПРЕДОСТЕРЕЖЕНИЕ
Номинальный уровень входного сигнала акустических систем должен быть не
менее максимального уровня выходного сигнала усилителя. В противном слу-
чае могут возникнуть неисправности.
(6) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа RCA и проводом заземления
подключайте провод заземления к этому контакту.
(7) Переключатель ID NUMBER
Установите идентификационный номер (ID) усилителя, который будет исполь-
зоваться при управлении с головного устройства.
Присвойте идентификационный номер «0» усилителю, который будет исполь-
зоваться в качестве основного усилителя.
Подчиненным усилителям присвойте номера от 1 до 7. Не дублируйте номера
усилителей.
ЗАМЕЧАНИЕ
После изменения идентификационных номеров усилителей выключите голов-
ное устройство и включите вновь.
(8) Гнездо TO H/U
После настройки основного усилителя соедините это гнездо с головным уст-
ройством.
(9) Гнезда REMOTE
Используются для подключения подчиненных усилителей.
(10) Кнопка RESET
Используется для сброса параметров микропроцессора.
ЗАМЕЧАНИЕ: Значения, установленные в системе управления усилителем, не
будут изменены.
(11) Гнездо линейного входа LINE IN
(12) Гнездо линейного выхода LINE OUT
!
"
"%
"%
!
#$
%
%
%
%
%
%
%
,"$9
,"$14
,"$9
,"$14
(13) Сетевой индикатор
Когда включено питание усилителя, светится сетевой индикатор.
При включении питания или срабатывании функции защиты этот индикатор
мигает в течение нескольких секунд.
(14) Регулятор LPF FREQUENCY
Используется для установки частоты среза низкочастотного фильтра, когда
переключатель «FILTER» установлен в положение LPF.
(15) Регулятор HPF FREQUENCY
Используется для установки частоты среза высокочастотного фильтра, когда
переключатель «FILTER» установлен в положение HPF.
(16) Переключатель FILTER
Этот переключатель позволяет применить высоко- или низкочастотную филь-
трацию сигнала, поступающего на выходы на акустические системы.
- Положение HPF (высокочастотный фильтр):
Фильтр пропускает частоты выше 150 Гц. (Частоты ниже 150 Гц отсекаются).
- Положение OFF:
Весь частотный диапазон воспроизводится без фильтрации.
- Положение LPF (низкочастотный фильтр):
Фильтр пропускает частоты ниже частоты, установленной с помощью регуля-
тора LPF FREQUENCY.
Выход на акустические системы автоматически переключается в монофони-
ческий режим (L+R).
(17) Переключатель AMP CONT (управление усилителем)
Используется для отключения цепей регулировки параметров звучания.
- Положение ON:
Позволяет Вам контролировать звучание при помощи системы управления уси-
лителем.
- Положение ОFF:
Цепь управления усилителем отключена.
ЗАМЕЧАНИЕ: Управление усилителем возможно даже, когда он выключен.
(18) Переключатель ISF (инфразвуковой фильтр)
Когда этот переключатель установлен в положение ON, частоты, которые на-
ходятся ниже слышимого диапазона не прослушиваются, будут отсекаться с
целью улучшения качества воспроизводимого звука.
(19) Переключатель OPERATION
Этот переключатель используется для выбора режима работы усилителя.
- Положение STEREO
Усилитель может быть использован в качестве стереофонического усилите-
ля.
- Положение MONO (Lch)
Выполняется усиление только сигнала, поступающего на левый канал. Уста-
навливайте переключатель в это положение и выполняйте мостовое подклю-
чение для того, чтобы использовать усилитель в качестве высокомощного
усилителя мощности. (Входной сигнал правого канала не воспроизводится).
(20) Регулятор чувствительности входа INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с уровнем сигнала на выходе
предварительного усилителя головного устройства, подключенного к этому
усилителю мощности.
ЗАМЕЧАНИЕ: Чтобы получить информацию об уровне сигнала на выходе пред-
варительного усилителя, обратитесь к разделу «Технические характеристики»
в инструкции по эксплуатации головного устройства.
