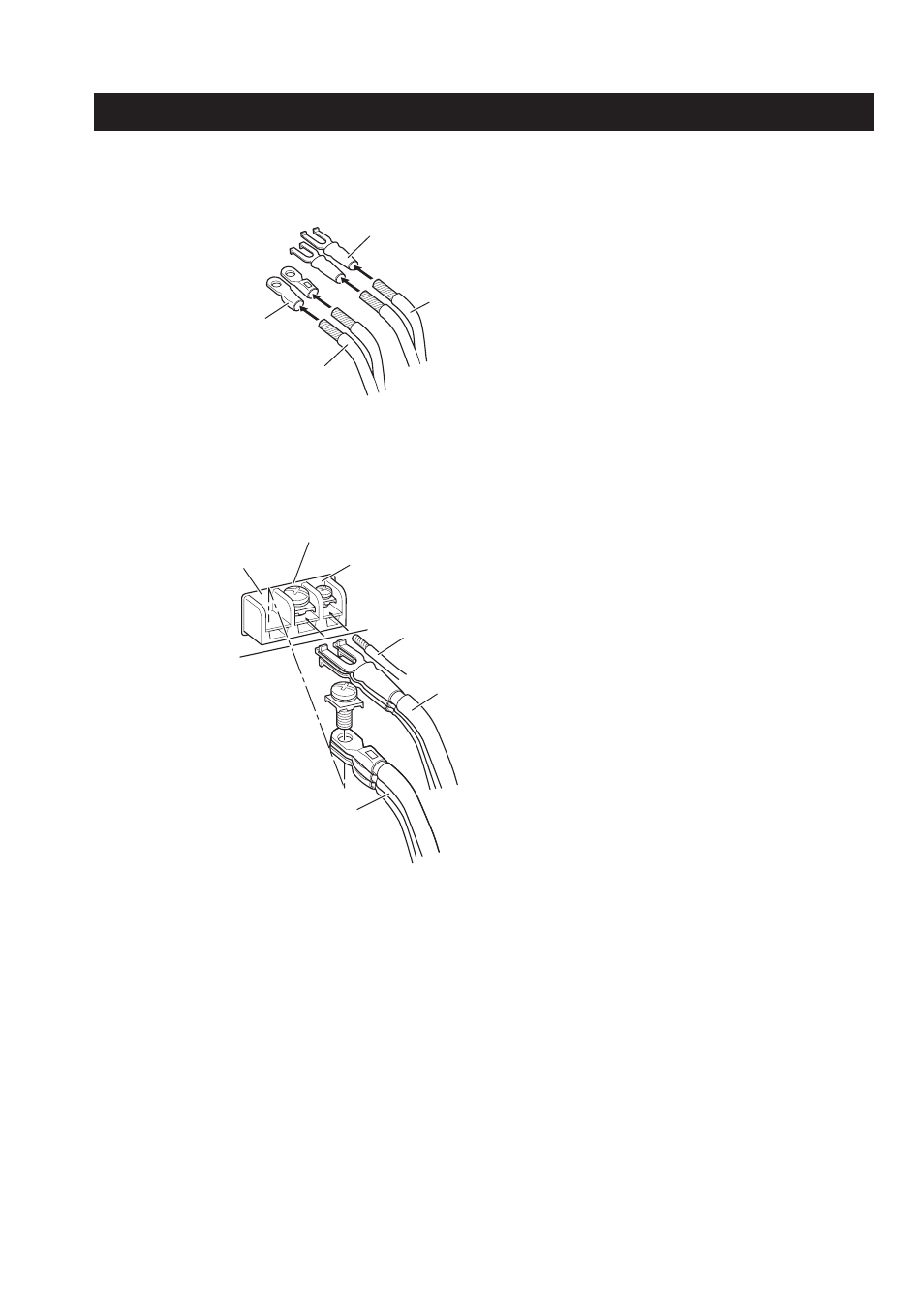

3. Прикрепите зажимы к концам проводов. Зажимы в комплект не входят.
•
Воспользуйтесь пинцетом и пр. для закрепления зажимов.
Подключение устройства
Зажим
Зажим
Провод заземления
Провод аккумулятора
4. Подключите провода к контактам.
•
Надежно закрепите провода при помощи винтовых котактов.
Контакт заземления (GND)
Контакт питания
Контакт дистанционного
управления системой
Провод дистанционного
управления системой
Провод заземления
Провод аккумулятора
