10

fg

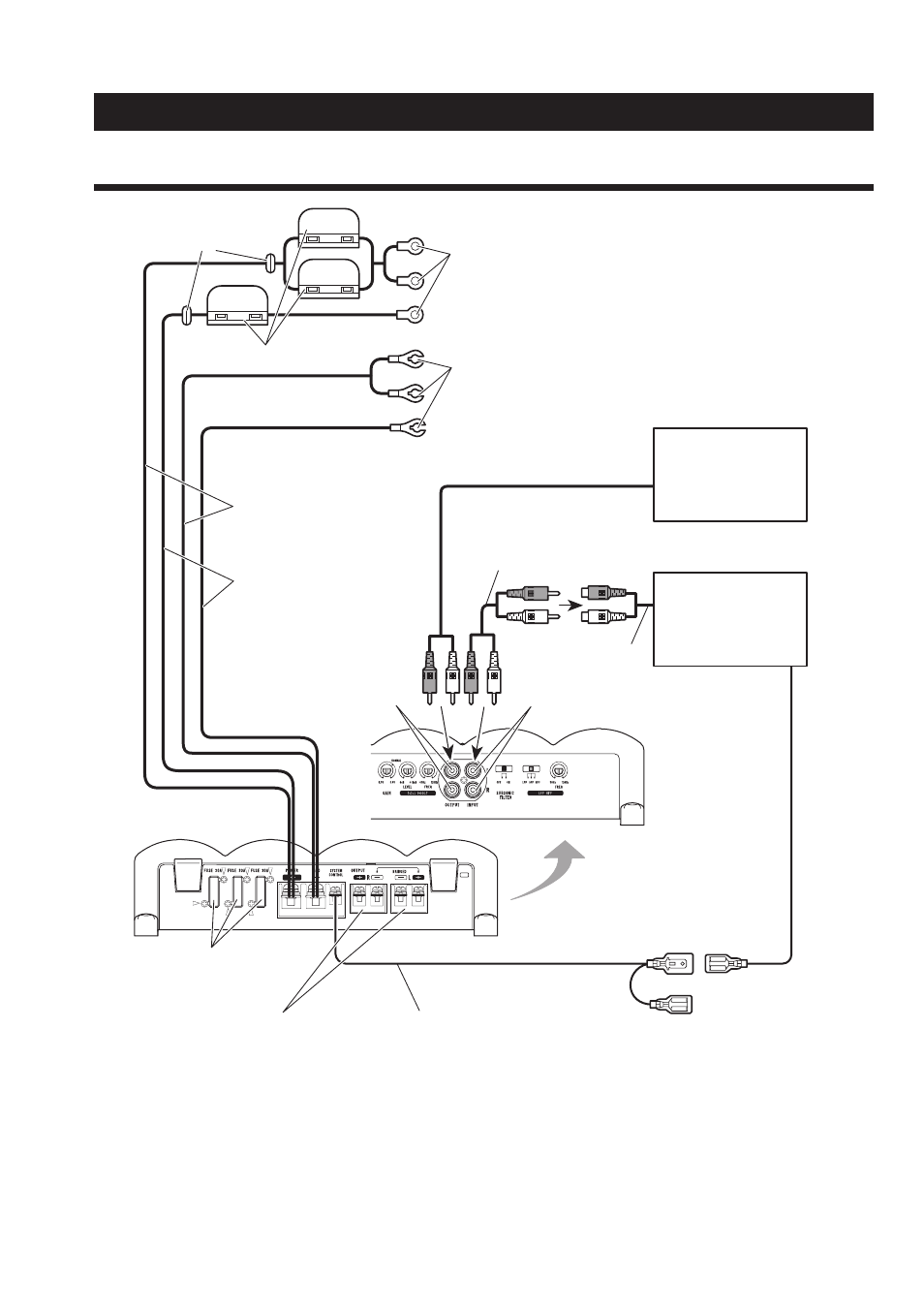

Схема подключения

Подключение устройства

Внешний выход

Гнездо выхода RCA

Автомобильная

стереосистема с

гнездами выхода

RCA

Обратная сторона

PDS-X720: Предох-

ранитель (30 А) х 3

PDS-X320: Предох-

ранитель (30 А) х 2

PDS-X220: Предох-

ранитель (30 А) х 1

Разъем вывода гром-

коговорителя. Обра-

титесь к разделу

“Подключение про-

водки громкогово-

рителей” для получе-

ния инструкций по

подключению гром-

коговорителей.

Муфта

Предохранитель (30 А) х 3

Специальный красный провод аккумулятора

После завершения всех подключений усилителя,

подключите разъем аккумулятора на усилителе к

положительному (+) разъему аккумулятора.

Провод заземления (черный)

Подключите к металлическому кузову или шасси.

[RD-223] (продается от-

дельно)

Не может быть использо-

ван с PRS-X220.

[RD-222] (продается от-

дельно)

Не может быть использо-

ван с PRS-X320.

Вход RCA

Усилитель с гнез-

дами входа RCA

Соединительные провода с

контактными штекерами

RCA (продаются отдельно).

Провод дистанционного управления системой (продается

отдельно).

Подключите разъем со штырями этого провода к разъему дистан-

ционного управления автомобильной стереосистемы (SYSTEM

REMOTE CONTROL). Этот разъем может быть подключен к

разъему управления автономной антенны. Если автомобильная

стереосистема не имеет разъема дистанционного управления,

подключите разъем со штырями к разъему питания через пере-

ключатель зажигания.

Гнездо входа RCA
