5

fg

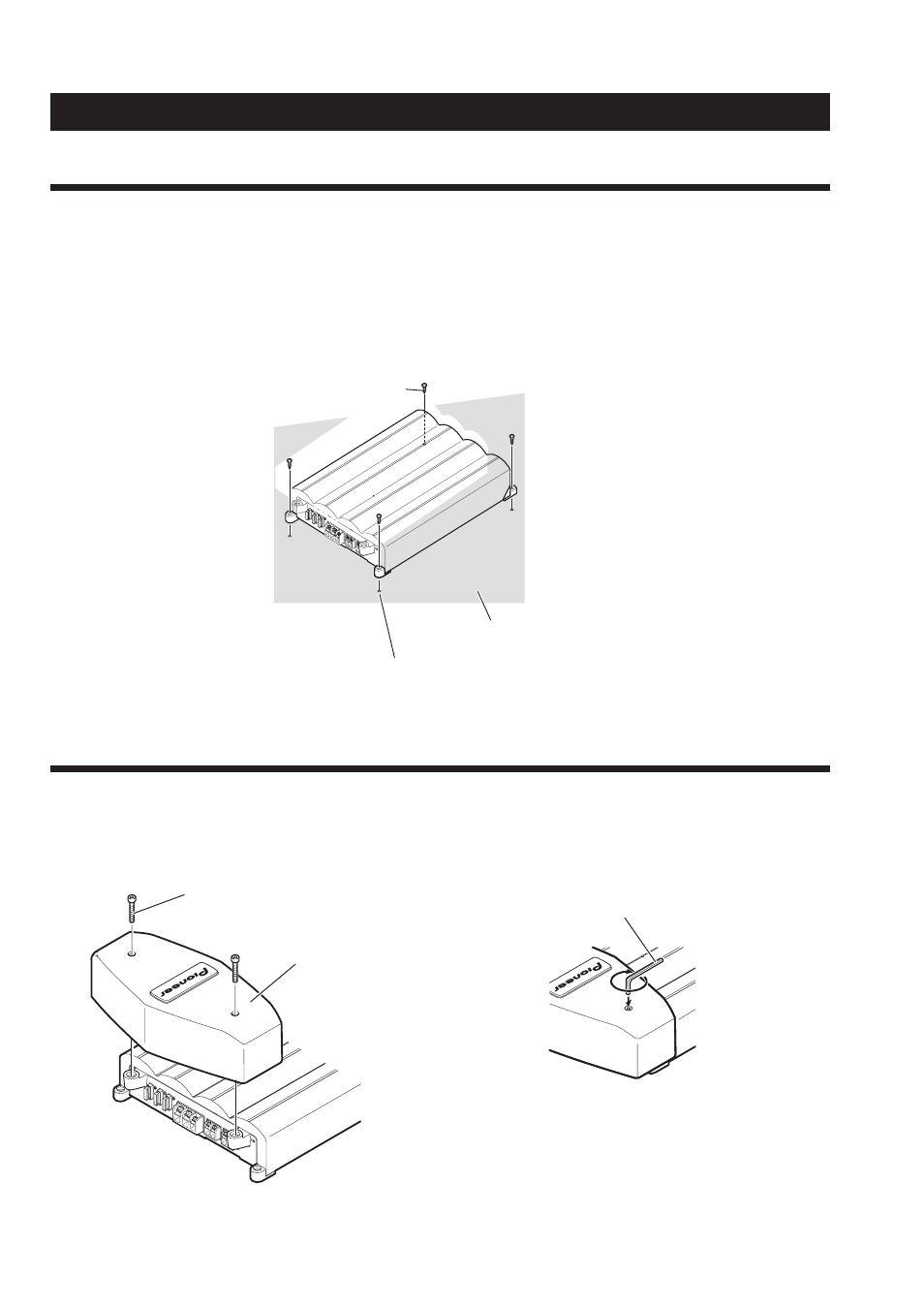

Пример установки на напольный коврик или на шасси

1. Поместите усилитель туда, где он должен быть установлен. Вставьте полученные в

комплекте винты с резьбой (4 х 18 мм) в отверстия для винтов. Нажмите на винты от-

верткой, чтобы они пометили места для просверливания отверстий.

2. Просверлите в отмеченных точках отверстия диаметром 2.5 мм и установите усили-

тель, либо на коврик, либо непосредственно на шасси.

Винты с резьбой (4 х 18 мм)

Просверлите отверстия диаметром 2.5 мм

Коврик или шасси

Установка контактной крышки

Винт

Контактная

крышка

Шестигранный ключ

1. Совместите отверстия на основном уст-

ройстве и на контактной крышке и

вставьте винты.

2. Затяните винты при помощи 4-милли-

метрового шестиграного ключа (не вхо-

дит в комплект).
